2. Установка всех светильников производится в обратном порядке. После установки проверьте исправность функционирования замененных ламп и надежность фиксации плафонов и рассеивателей.
Направленные индивидуальные светильники передних мест
3. При помощи отвертки осторожно снимите рассеиватель плафона светильников передних мест (см. сопр. иллюстрацию).

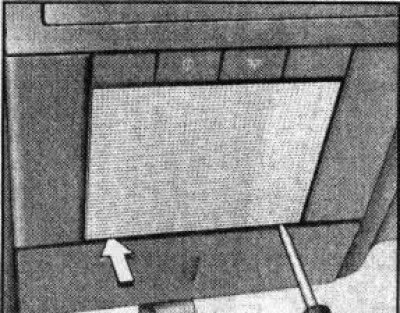

20.3 Снятие рассеивателя плафона индивидуальных направленных светильников передних мест для замены ламп (на примере модели без верхнего люка)
4. Извлеките вышедшую из строя лампу из патрона (см. иллюстрацию 19.6) и замените.
Направленные светильники задних мест
5. При помощи отвертки подденьте светильник с левой (по ходу движения автомобиля) стороны, отожмите светильник и извлеките его из посадочного гнезда.
6. Отожмите пружину фиксатора и откройте металлическую защитную крышку на обратной стороне светильника (см. сопр. иллюстрацию). Рассоедините разъем электропроводки и замените вышедшую из строя лампу.

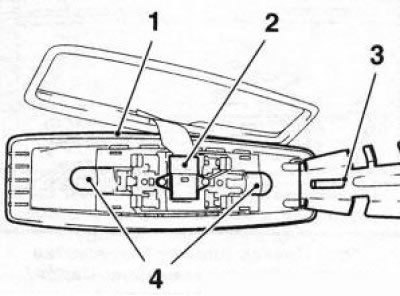

20.6 Замена ламп (4) направленных светильников (1) задних мест: 2. Разъем электропроводки; 3. Металлическая крышка
Светильники багажного отделения/главного вещевого ящика
7. Осторожно, при помощи отвертки снимите рассеиватель с отделки в соответствующей части салона (см. сопр. иллюстрацию).

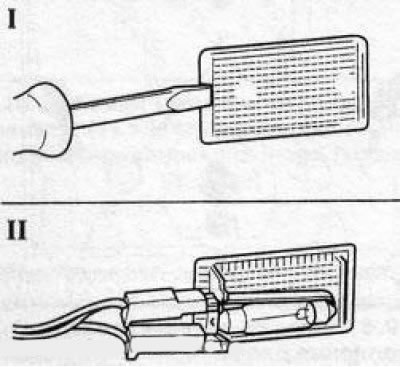

20.7 Замена ламп светильников багажного отделения/главного вещевого ящика
8. Слегка отожмите софит в подпружиненном держателе и извлеките его.
Фонари подсветки порогов
9. Откройте дверь.
10. Отожмите фонарь подсветки вверх (см. сопр. иллюстрацию) и при помощи пластмассового клина (например, Hazet 1965-20) извлеките фонарь из двери. Рассоедините разъем электропроводки и снимите фонарь.

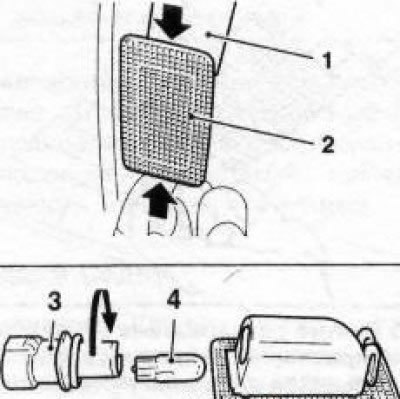

20.10 Замена лампы (4) фонаря (2) подсветки порогов: 1. Пластмассовый клин; 3. Патрон лампы
11. Вдавите патрон внутрь плафона, поверните его против часовой стрелки и отделите от фонаря (см. иллюстрацию 20.10). Извлеките лампу из патрона и замените ее.
