2. На рассматриваемых моделях автомобилей предохранители распределены по трем монтажным блокам. Один монтажный блок вмонтирован в панель приборов слева. В данном блоке установлены также приборы управления электронными системами салона и панели приборов. Второй салонный монтажный блок вмонтирован в левую боковину багажного отделения. В нем помимо предохранителей и реле установлены приборы управления, контролирующие функционирование электронных систем задней части автомобиля. Третий монтажный блок расположен слева в подкапотном пространстве рядом с аккумуляторной батареей. В этом же блоке установлен модуль управления двигателем (ЕСМ). Все блоки оборудованы съемными крышками.
3. Для доступа к монтажному блоку на панели приборов необходимо взяться за выступ на сервисной крышке блока (см. сопр. иллюстрацию) и с силой потянуть ее на себя, при необходимости воспользуйтесь пластмассовым клином. Извлеките крышку из установочных пазов и снимите ее.

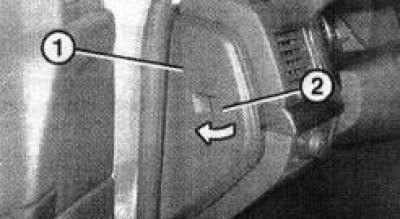

3.3 Сервисная крышка (1) монтажного блока предохранителей на панели приборов: 2. Выступ на крышке
4. Для снятия крышки монтажного блока в багажном отделении на моделях Седан/Хэтчбэк необходимо отжать 1, а на моделях Универсал / Signum 2 фиксатора (см. сопр. иллюстрации), открыть и снять крышки с отделки багажного отделения. На моделях Универсал/Signum для доступа к предохранителям необходимо снять еще одну сервисную крышку.

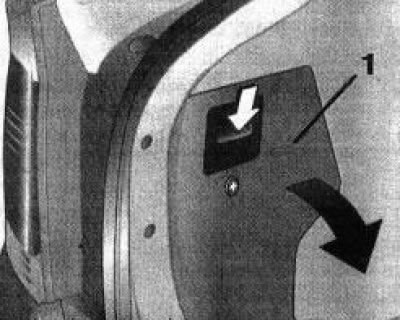

3.4а Крышка (1) монтажного блока предохранителей в багажном отделении (модели Седан/Хэтчбэк)

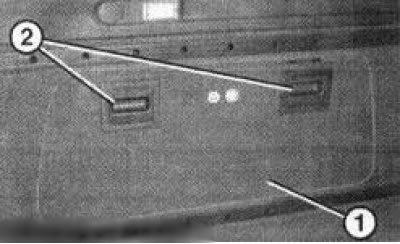

3.4b Крышка (1) монтажного блока предохранителей в багажном отделении (модели Универсал/Signum) 2 Рукоятки фиксаторов
5. В двигательном отсеке для снятия крышки подкапотного монтажного блока предохранителей необходимо предварительно снять крышку защитного кожуха аккумуляторной батареи (см. Главу 5). Затем отожмите фиксатор (стрелка А) (см. сопр. иллюстрацию)крышки монтажного блока, потяните крышку вверх (стрелка В) и снимите ее.

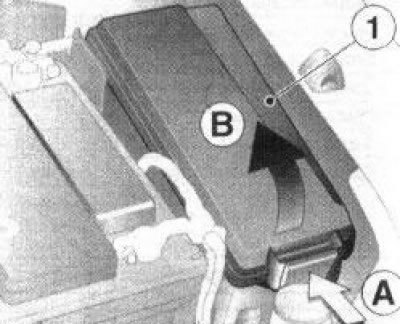

3.5 Снятие крышки (1) подкапотного монтажного блока предохранителей
6. Каждый отдельный предохранитель используется для защиты какого-либо конкретного электрического контура или нескольких контуров. Идентификационная карта со схемой размещения предохранителей в монтажном блоке обычно подклеивается к крышке последнего, с внутренней ее стороны (см. также Спецификации).
7. В монтажных блоках используются предохранители компактной конструкции, оборудованные штыковыми контактами, и при необходимости легко извлекаемые из своих гнезд в блоке. Для извлечения предохранителей следует использовать специальный зажим (см. иллюстрацию 3.7а), который крепиться с обратной стороны крышки монтажного блока предохранителей панели приборов. При отказе какого-либо из потребителей электроэнергии в первую очередь всегда следует проверить состояние соответствующего предохранителя. Обычно корпус предохранителя изготавливается из прозрачной пластмассы, сквозь которую легко определить состояние рабочей перемычки (см. иллюстрацию 3.7b).

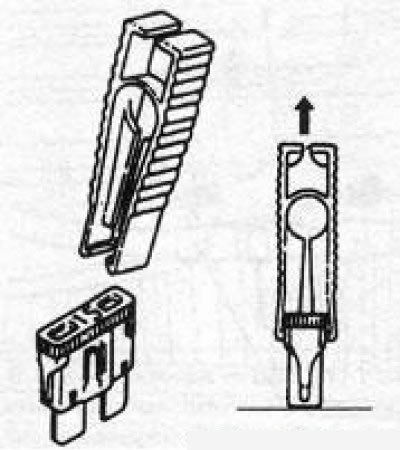

3.7а Специальный зажим для извлечения предохранителей обычно крепится к внутренней стороне крышки монтажного блока

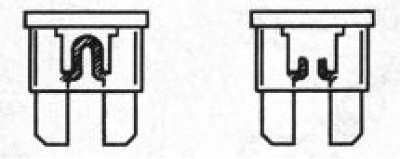

3.7b Факт перегорания контактной перемычки вышедшего из строя предохранителя легко выявляется при визуальном осмотре имеющего полупрозрачный корпус элемента
8. При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный сменный элемент соответствовал по типу вышедшему из строя. Каждая из электрических цепей имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому замена предохранителя, рассчитанного на определенную силу тока не соответствующим ему по параметрам чревата самыми серьезными последствиями (вплоть до возникновения пожара). Рабочие параметры предохранителя (номинальная сила тока) обычно обозначены на его пластмассовом корпусе, кроме того, дополнительно используется цветовая идентификация (см. Спецификации).
9. Если новый предохранитель сразу же после установки также выходит из строя, не имеет смысла производить дальнейшую его замену, - прежде следует выявить и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением ее изоляции. Запасные предохранители помещаются в специальных гнездах с обратной стороны сервисной крышки монтажного блока панели приборов (см. сопр. иллюстрацию), а так же в свободных колодках непосредственно в монтажных блоках.

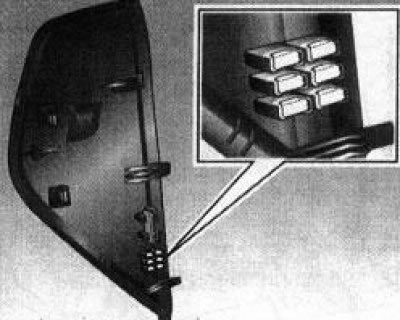

3.9 Запасные предохранители
10. По завершении работ с электрооборудованием установите крышку соответствующего монтажного блока на место и проверьте плотность прилегания и фиксацию крышки.
