Внимание! При установке поворотного кулака необходимо использовать все новые болты и гайки.

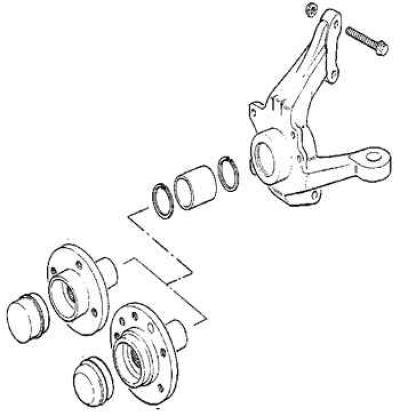

Ступица и поворотный кулак
Снятие
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите соответствующее переднее колесо.
2. Отвинтите гайку крепления рулевой тяги к поворотному кулаку. Используя съемник, извлеките шаровой шарнир рулевой тяги из поворотного кулака.
3. Отвинтите зажимной болт, крепящий шаровой шарнир нижнего рычага передней подвески к поворотному кулаку.
4. Используя рычаг, переместите нижний рычаг передней подвески вниз и извлеките шаровой шарнир из поворотного кулака. Если цапфа шарового шарнира плотно сидит в поворотном кулаке, используйте отвертку или тонкое зубило как клин и расширьте зажим крепления цапфы шарового шарнира.
5. Снимите суппорт, не отсоединяя от него тормозной шланг. Используя мягкую проволоку, подвесьте суппорт на передней стойке.
6. Отвинтите болт и снимите датчик скорости колеса.
7. Снимите колпачок гайки ступицы, извлеките штифт и отвинтите гайку крепления приводного вала к ступице.
8. Извлеките приводной вал к ступице, отводя поворотный кулак от автомобиля.
(Оригинал можно просмотреть на сайте: www.Autoinstruction.ru)
9. Отметьте положение стойки передней подвески на поворотном кулаке.
10. Отвинтите два болта крепления стойки передней подвески к поворотному кулаку. При этом окончательно извлеките приводной вал из поворотного кулака.

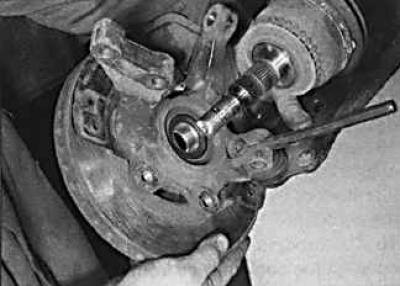

11. Снимите поворотный кулак.
12. Отвинтите винт и снимите передний тормозной диск с фланца ступицы.

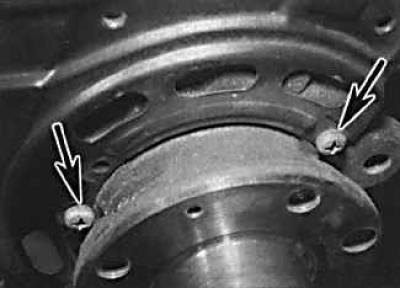

13. Отвинтите винты (стрелки) и снимите брызговик с поворотного кулака.
Установка
1. Установите брызговик на поворотный кулак и закрепите винтами.
2. Установите тормозной диск.
3. Проверьте, что шлицы на наружном конце приводного вала и пазы в ступице чистые. Надвиньте ступицу на пазы приводного вала.
4. Надвиньте поворотный кулак на приводной вал. Расположите верхнюю часть поворотного кулака на стойке и закрепите болтами.
5. Навинтите гайку крепления приводного вала к ступице и затяните ее требуемым моментом.
6. Установите суппорт тормозов.
7. Установите цапфу шарового шарнира нижнего рычага передней подвески в поворотном кулаке и закрепите зажимный болтом.
8. Установите рулевую тягу.
9. Установите колесо и опустите автомобиль.
10. В несколько стадий затяните гайку крепления приводного вала к ступице и зафиксируйте ее штифтом.
11. Установите колпачок гайки крепления приводного вала к ступице.
12. Проверьте и, при необходимости, отрегулируйте углы установки колес.
