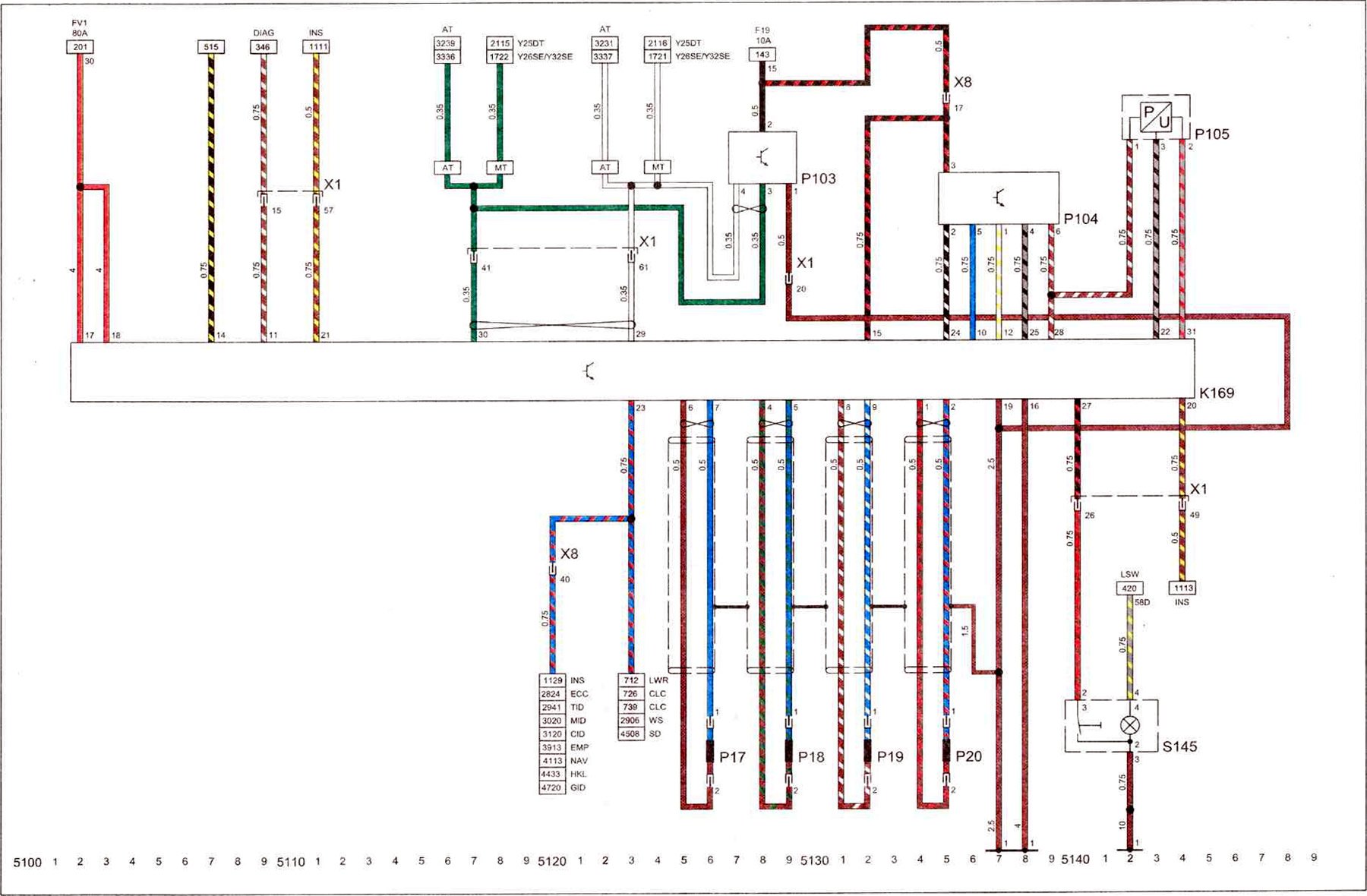

Схема 15. ABS и ESP
Ключ к схеме 15
| K169 | блок управления ABS и ESP |
| P17 | датчик скорости вращения переднего левого колеса |
| P18 | датчик скорости вращения переднего правого колеса |
| P19 | датчик скорости вращения заднего левого колеса |
| P20 | датчик скорости вращения заднего правого колеса |
| P103 | датчик угла наклона рулевой колонки |
| P104 | датчик углового положения автомобиля |
| P105 | датчик давления |
| S145 | выключатель системы контроля сцепления колес с дорожным полотном и системы стабилизации устойчивости автомобиля |
| Х1 | штекер жгута проводов кузова на щитке приборов |
| X8 | штекер жгута проводов кузова на щитке приборов |
| I | точка «массы» (-) на передке с левой стороны |
| 10А | 10 Ампер |
| 15 | клемма подачи напряжения зажигания |
| 30 | постоянно запитанная клемма |
| 58D | клемма напряжения бортовой сети с подсветкой приборов |
| 80А | 80 Ампер |
| АТ | автоматическая трансмиссия |
| CID | цветной информационный дисплей |
| CLC | регулятор дорожного просвета |
| DIAG | диагностический разъем |
| ЕСС | климат-контроль |
| ЕМР | радиоприемник |
| F19 | предохранитель F19 |
| FV1 | основной предохранитель FV1 |
| GID | графический информационный дисплей |
| HKL | гидроусилитель рулевого управления |
| INS | щиток приборов |
| LSW | выключатель освещения |
| LWR | регулятор наклона фар |
| MID | многофункциональный дисплей |
| MT | механическая трансмиссия |
| NAV | навигационная система |
| SD | солнцезащитный козырек |
| TID | информационный дисплей |
| ws | предупреждающий акустический сигнал |
| Y25DT | автомобили с двигателем Y25DT |
| Y26SE/Y32SE | автомобили с двигателем Y26SE/Y32SE |
