Снятие
1. Отсоедините от аккумулятора клемму провода «массы» (-).
2. Затяните стояночный тормоз, поддомкратьте переднюю часть автомобиля и надежно установите ее на козлы.
3. Вывинтите болты и снимите брызговик (защиту) моторного отсека.
4. Вывинтите болты и снимите теплоизоляционный щиток гидравлического модулятора.
5. Отсоедините подающий трубопровод, идущий от насоса гидроусилителя рулевого управления. Подставьте под разъединяемый стык емкость для сбора вытекающей жидкости.
6. Снимке крышку блока предохранителей в моторном отсеке и отсоедините блок от держателя.
7. Снимите крышку блока реле в моторном отсеке. Извлеките блок управления двигателем и отсоедините от него многоконтактный штекер.
8. Снимите реле блока управления двигателем.
9. Отсоедините от блока предохранителей в моторном отсеке три штекера.
10. Отберите из бачка гидроусилителя рулевого механизма как можно больше жидкости.
11. Ослабьте хомуты крепления и отсоедините от бачка гидроусилителя рулевого механизма два шланга. Подставьте под разъединяемый стык емкость для сбора вытекающей жидкости.
12. Снимите бачок усилителя рулевого механизма с крепежного кронштейна, затем вывинтите болты крепления кронштейна и снимите его.
13. Вывинтите болт крепления и отсоедините многоконтактный штекер жгута проводов электронного блока управления ABSAC.
14. Отберите как можно больше жидкости из расширительного бачка тормозной системы.
15. Отвинтите накидные гайки и отсоедините тормозные трубопроводы от главного тормозного цилиндра. Подставьте емкость для сбора вытекающей жидкости и заглушите отверстия трубопроводов.
16. Обозначьте все шесть тормозных трубок гидравлического модулятора, чтобы не перепутать их при установке. Отвинтите гайки и извлеките трубки из модулятора. Заглушитеот-верстия тормозных трубок и гидравлического модулятора, чтобы предотвратить чрезмерную потерю жидкости и проникновение грязи.
17. Отсоедините гидравлический модулятор от крепежного кронштейна и снимите его из моторного отсека, стараясь не наклонять, чтобы не вытекла жидкость.
Установка гидромодулятора выполняется в обратной последовательности
18. Доведите уровень жидкости в бачке гидроусилителя рулевого управления до нормы.
19. Прокачайте тормозную систему (см. соответствующую главу).
20. Убедитесь, что сигнальная лампочка ABS гаснет после запуска двигателя.
21. Проверьте функционирование системы в мастерской с помощью специального диагностического оборудования.
Выключатель системы контроля сцепления с дорогой Снятие
22. Убедитесь, что ключ в замке зажигания находится в положении «Off», затем аккуратно отожмите выключатель от панели приборов с помощью маленькой отвертки. Подложите под отвертку картон или ткань, чтобы не повредить панель приборов..
23. Отсоедините от выключателя штекер. Установка выключателя выполняется в последовательности, обратной снятию.
Датчик скорости переднего колеса
Снятие
24. Отсоедините от аккумулятора клемму провода «массы» (-).
25. Затяните рычаг стояночного тормоза, поддомкратьте перед автомобиля, установите его на подставочные козлы и снимите переднее колесо.
26. Высвободите провод датчика из держателей на амортизационной стойке передней подвески и арке колеса. Не перепутайте этот провод с проводом датчика износа тормозной колодки.

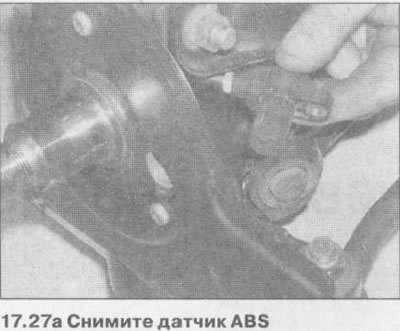

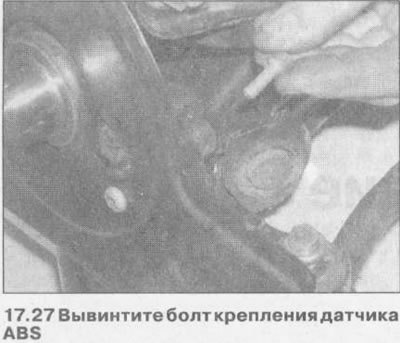

27. Вывинтите торцовым ключом болт крепления и извлеките датчик из крепежного кронштейна (см. иллюстрации 17.27 и 17.27а).
Установка датчика ABS выполняется в последовательности, обратной снятию Перед установкой нанесите на корпус датчика небольшое количество защитной смазки.
28. Проверьте функционирование системы в мастерской с помощью специального диагностического оборудования.
Датчик скорости заднего колеса
Снятие
29. Отсоедините от аккумулятора клемму провода «массы» (-).
30. Затяните рычаг стояночного тормоза, поддомкратьте заднюю часть автомобиля, установите его на подставочные козлы и снимите заднее колесо.
31. Отсоедините штекер датчика и высвободите его провод из креплений на днище.

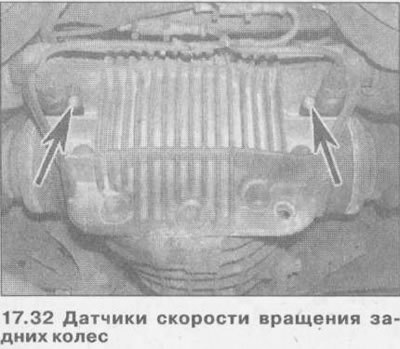

32. Вывинтите болт крепления и извлеките датчик ABS (см. иллюстрацию).
Установка датчика ABS заднего колеса выполняется в последовательности, обратной снятию.
Перед установкой нанесите на корпус датчика небольшое количество защитной смазки.
33. Проверьте функционирование системы в мастерской с помощью специального диагностического оборудования.
