Топливные инжекторы
Снятие и установка
1. Снимите нижнюю секцию впускного коллектора.

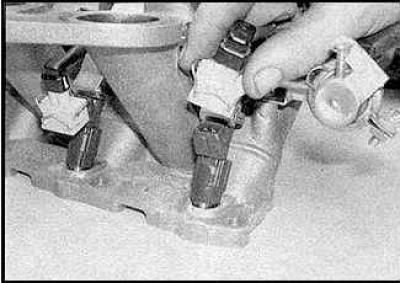

2. Отсоедините разъемы подключения от инжекторов.

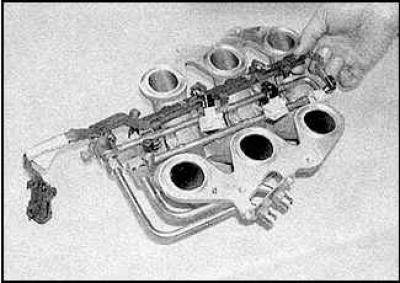

3. Снимите кожух жгута проводов.

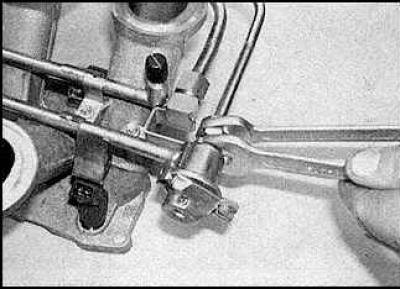

4. Открутите гайки соединений топливных трубок.

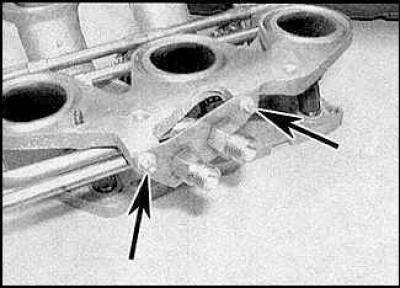

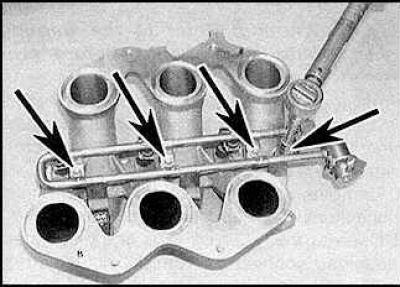

5. Oткрутите крепежные болты (указаны стрелками).

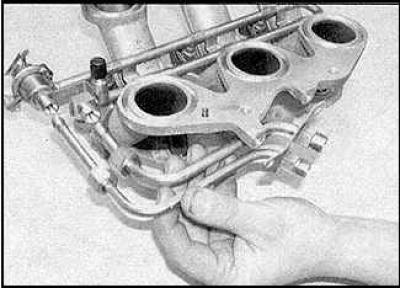

6. Cнимите топливные трубки.
7. Открутите крепежные болты (указаны стрелками) топливного коллектора.

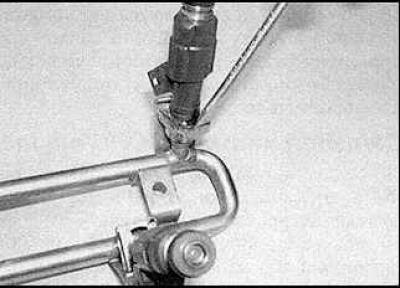

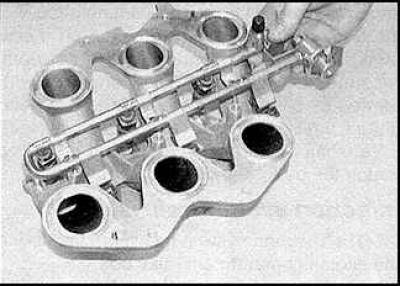

8. Снимите топливный коллектор вместе с инжекторами.

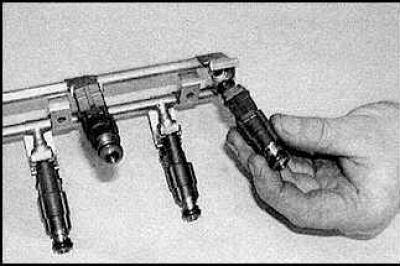

9. Снимите соответствующий крепежный зажим (рисунок слева) и снимите инжектор (рисунок справа).

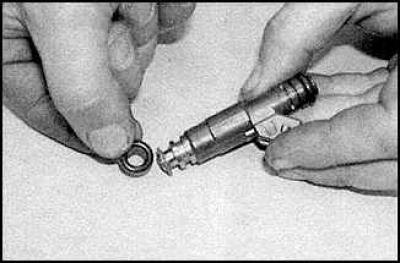

10. Установка проводится в последовательности, обратной снятию. Замените уплотнительные кольца.
Регулятор давления топлива
Снятие и установка
1. Выпустите давление из системы питания и отсоедините провод минусовой клеммы аккумулятора.

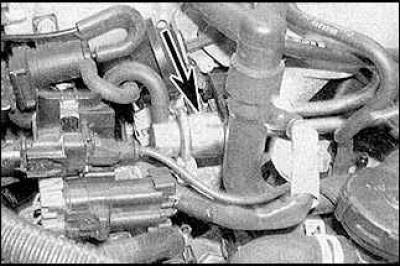

2. Снимите рычаги стеклоочистителей и водоотводящую панель. Регулятор давления топлива (указан стрелкой) расположен позади впускного коллектора.
3. Отсоедините вакуумный шланг от регулятора.
4. Ослабьте крепежный хомут и снимите регулятор.
5. Установка проводится в последовательности, обратной снятию.
Клапан регулировки скорости холостого хода
Снятие и установка

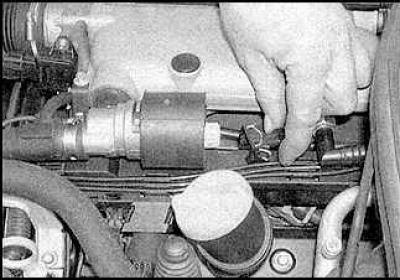

1. Отсоедините разъем подключения клапана.

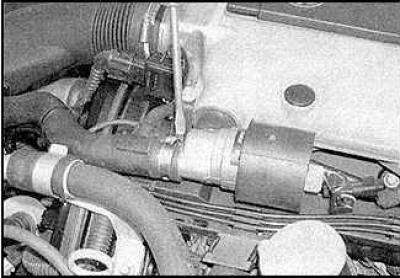

2. Отсоедините шланг от клапана и снимите клапан.
3. Установка проводится в последовательности, обратной снятию.
Потенциометр дроссельной заслонки
Снятие и установка

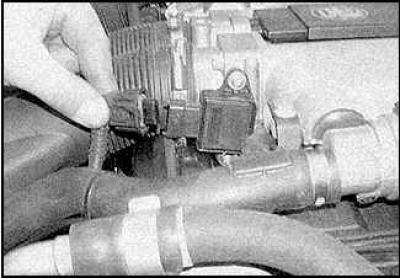

1. Отсоедините разъем подключения. Открутите крепежные винты и снимите потенциометр.
2. Установка проводится в последовательности, обратной снятию.
Датчик температуры охлаждающей жидкости
Расположение датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (указан стрелкой) расположен в выпускном канале (на рисунке впускной коллектор снят).
Снятие и установка
Cм. подраздел 4.7.
Датчик температуры поступающего воздуха
Снятие и установка

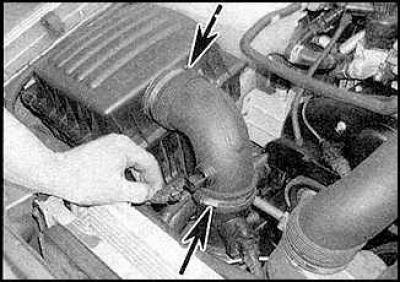

1. Отсоедините разъем подключения, освободите крепежные хомуты (указаны стрелками). Снимите воздухозаборный патрубок.
2. Снимите датчик.
3. Установка проводится в последовательности, обратной снятию.
Датчик потока воздуха
Снятие и установка
1. Отсоедините разъем подключения датчика. Снимите воздухозаборный патрубок.
2. Ослабьте крепежный хомут и снимите датчик.
3. Установка проводится в последовательности, обратной снятию.
Датчик положения коленчатого вала
Датчик расположен на левой стороне блока цилиндров, под масляным фильтром.
Снятие и установка
1. Снимите рычаги стеклоочистителей и водоотводящую панель.

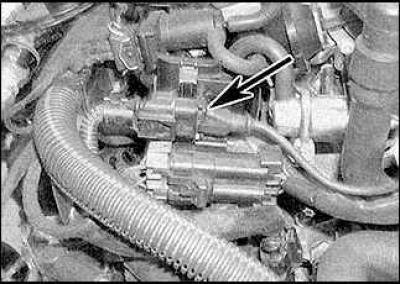

2. Отсоедините разъем подключения (указан стрелкой) датчика положения коленчатого вала, который крепится к заднему кронштейну двигателя.

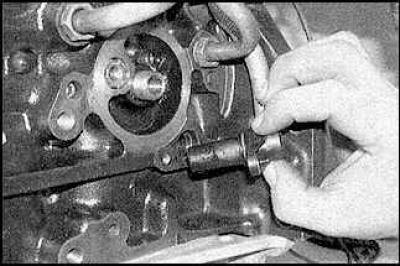

3. Открутите крепежный болт и снимите датчик.
4. Установка проводится в последовательности, обратной снятию.
Датчик детонационного сгорания топлива в правом ряду цилиндров
Снятие и установка
1. Снимите натяжитель приводного ремня. Снимите генератор.
2. Отсоедините разъем подключения датчика.

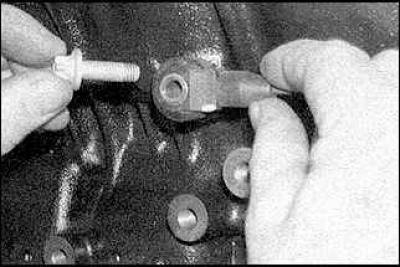

3. Открутите крепежный болт и снимите датчик.
4. Установка проводится в последовательности, обратной снятию.
Датчик детонационного сгорания топлива в левом ряду цилиндров
Снятие и установка
1. На моделях с кондиционером снимите левое крепление двигателя/ коробки передач и крепежный кронштейн с блока цилиндров.
2. Отсоедините разъем подключения датчика.
3. Открутите крепежный болт и снимите датчик.

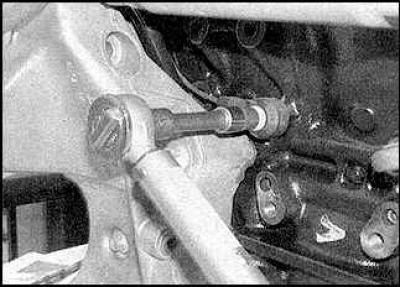

4. Установка проводится в обратном порядке снятия. Закрутите крепежный болт датчика до требуемого момента затяжки.
Датчик положения распределительного вала
Снятие и установка
1. Отсоедините разъем подключения датчика.

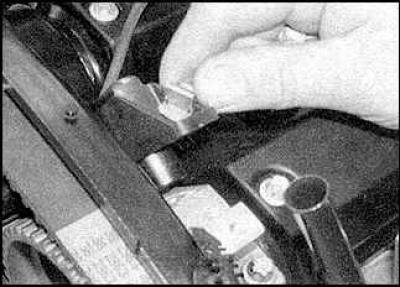

2. Открутите крепежный болт и снимите датчик.
3. Установка проводится в последовательности, обратной снятию.
Электронный блок управления
Снятие и установка
См. подраздел 5.1.12.1.
Реле системы впрыска топлива
Снятие и установка
См. подраздел 5.1.12.1.
Выключатель в системе кондиционирования
Снятие и установка
Для замены выключателя необходимо обратиться к специалистам.
