Многопоточная система подачи воздуха (Opel Omega B)

Оглавление: Соленоид заслонки, установленной в…↓ Заслонка, расположенная в…↓ Соленоид заслонки, установленной во…↓ Заслонка, расположенная во впускном…↓ Предварительная камера ↓

Эта система служит для увеличения мощности двигателя при любых оборотах двигателя. Система состоит из предварительной камеры и двух заслонок, одна из которых установлена в воздухозаборном патрубке, а вторая – в верхней секции впускного коллектора. Положение заслонок регулируется электронным блоком управления в зависимости от скорости работы двигателя.

Для тестирования и проверки системы необходимо обратиться к специалистам.

Соленоид заслонки, установленной в воздухозаборном патрубке

Соленоид расположен в задней части предварительной камеры.

Снятие и установка

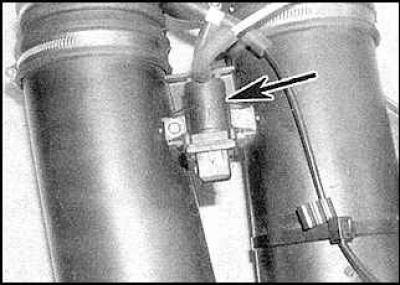

1. Отсоедините разъем подключения соленоида и отсоедините вакуумные трубки. Открутите крепежные винты и снимите соленоид (указан стрелкой).

2. Установка проводится в последовательности, обратной снятию.

Заслонка, расположенная в воздухозаборном патрубке

Снятие и установка

1. Отсоедините шланг регулятора скорости холостого хода от воздухозаборного патрубка.

2. Снимите патрубки.

3. Отсоедините вакуумный шланг от диафрагмы заслонки.

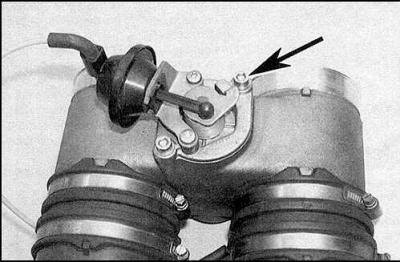

4. Открутите крепежные винты и снимите заслонку (винт указан стрелкой).

5. Установка проводится в последовательности, обратной снятию.

Соленоид заслонки, установленной во впускном коллекторе

Соленоид расположен на левой задней части впускного коллектора.

Снятие и установка

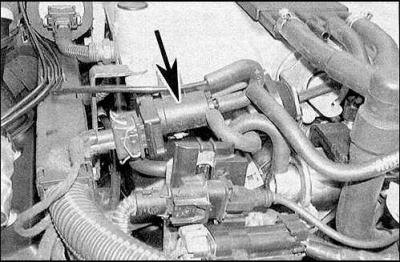

1. Отсоедините разъем подключения соленоида, отсоедините вакуумные трубки. Открутите крепежные винты и снимите соленоид (указан стрелкой).

2. Установка проводится в последовательности, обратной снятию.

Заслонка, расположенная во впускном коллекторе

Снятие и установка

1. Снимите верхнюю секцию впускного коллектора.

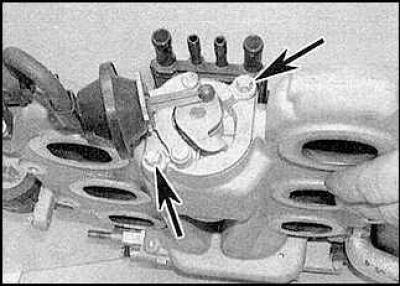

2. Отсоедините вакуумный шланг от диафрагмы заслонки. Открутите крепежные болты (указаны стрелками) и снимите заслонку.

3. Установка проводится в последовательности, обратной снятию.
