Топливные инжекторы
Снятие и установка
Двигатель SOHC
1. Выпустите давление из системы питания и отсоедините провод минусовой клеммы аккумулятора.
2. Снимите топливный коллектор.
3. Снимите крепежный зажим и снимите соответствующий инжектор.
4. Установка проводится в обратном порядке снятия.
Двигатель DOHC
5. Выпустите давление из системы питания и отсоедините провод минусовой клеммы аккумулятора.

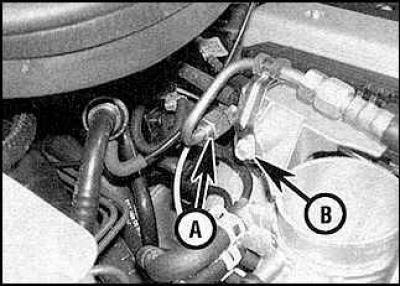

6. Открутите гайку (А) и болт (B) соединения трубки подачи топлива.

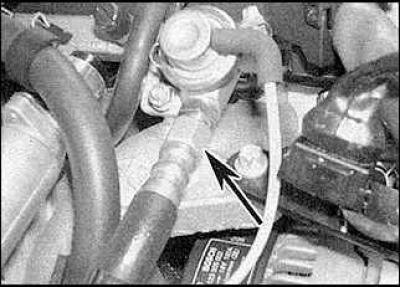

7. Открутите гайку соединения трубки обратного трубопровода и отсоедините топливные трубки от топливного коллектора.
8. Снимите топливный коллектор и инжекторы.
9. Снимите крепежный зажим и снимите соответствующий инжектор. Снимите уплотнительное кольцо.
10. Установка проводится в последовательности, обратной снятию.
Регулятор давления топлива
Снятие и установка
1. Выпустите давление из системы питания и отсоедините провод минусовой клеммы аккумулятора.

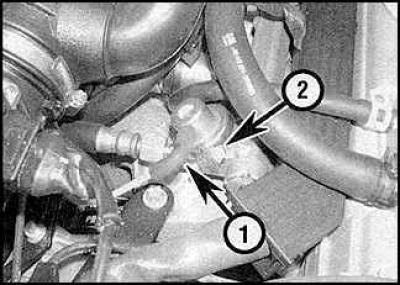

2. Отсоедините вакуумный шланг (1) и крепежный хомут (2) регулятора давления топлива.
3. Ослабьте крепежный хомут и снимите регулятор.
4. Установка проводится в последовательности, обратной снятию.
Клапан регулировки скорости холостого хода
Снятие и установка
1. Снимите воздухозаборный патрубок.
2. Отсоедините разъем подключения, открутите крепежные винты и снимите клапан.
3. Установка проводится в последовательности, обратной снятию.
Потенциометр дроссельной заслонки
Снятие и установка

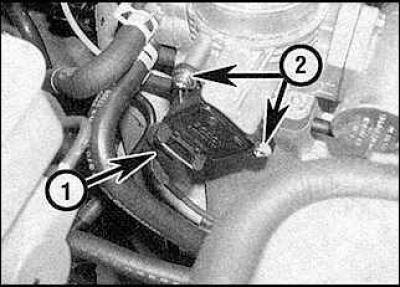

1. Отсоедините разъем подключения (1). Открутите крепежные винты (2) и снимите потенциометр.
2. Установка проводится в последовательности, обратной снятию.
Датчик температуры охлаждающей жидкости
Снятие и установка
Двигатель sohc
Cм. подраздел 4.7.
Двигатель dohc
Cм. подраздел 4.7.
Датчик температуры поступающего воздуха
Снятие и установка

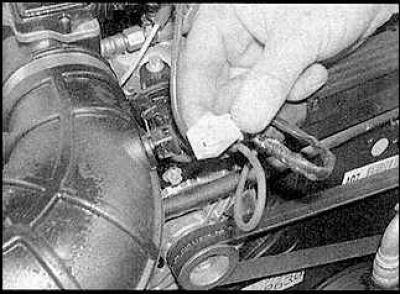

1. Отсоедините разъем подключения.

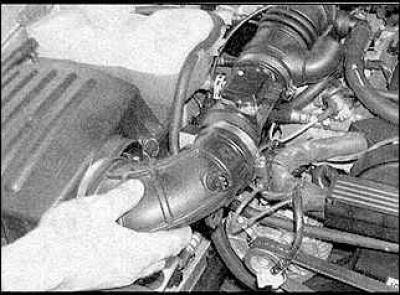

2. Освободите крепежные хомуты и снимите воздухозаборный патрубок.
3. Снимите датчик.
4. Установка проводится в последовательности, обратной снятию.
Датчик потока воздуха
Снятие и установка

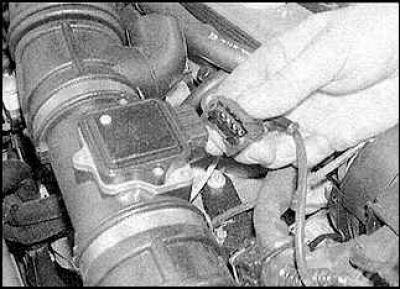

1. Отсоедините разъем подключения датчика. Снимите воздухозаборный патрубок.

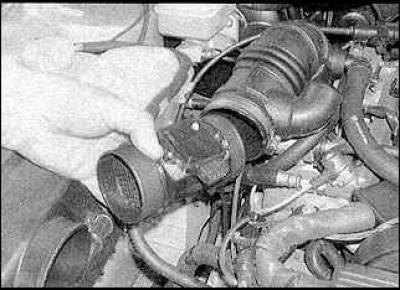

2. Ослабьте крепежный хомут и снимите датчик.
3. Установка проводится в последовательности, обратной снятию.
Датчик положения коленчатого вала
Снятие и установка
Двигатель SOHC
1. Снимите переднюю крышку газораспределительного ремня.
2. На моделях с кондиционером снимите левое крепление двигателя/ коробки передач и крепежный кронштейн с блока цилиндров.
3. Отсоедините разъем подключения датчика.
4. Открутите крепежный болт и снимите датчик.
5. Установка проводится в обратном порядке снятия.
Двигатель DOHC

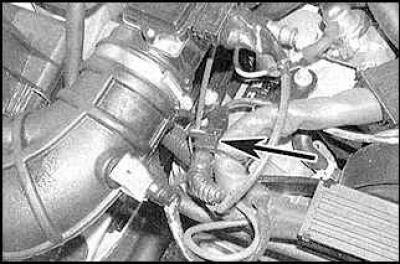

6. Датчик расположен на левой стороне блока цилиндров, под насосом системы гидроусилителя рулевого управления. Для снятия датчика (указан стрелкой) отсоедините разъем подключения. Открутите крепежный болт и снимите датчик.
7. Установка проводится в последовательности, обратной снятию.
Датчик детонационного сгорания топлива
Снятие и установка
Двигатель SOHC
1. Датчик расположен на правой стороне блока цилиндров. Отсоедините разъем подключения, открутите крепежный болт и снимите датчик.
2. Установка проводится в последовательности, обратной снятию.
Двигатель DOHC
3. Датчик расположен на правой стороне блока цилиндров. Снимите стартер, если это необходимо для улучшения доступа.
4. Отсоедините разъем подключения, открутите крепежный болт и снимите датчик.
5. Установка проводится в последовательности, обратной снятию.
Датчик положения распределительного вала – двигатель dohc
Снятие и установка
1. Снимите кожух свечей зажигания.
2. Отсоедините разъем подключения датчика.
3. Снимите переднюю крышку газораспределительного ремня.
4. Открутите крепежный болт и снимите датчик.
5. Установка проводится в последовательности, обратной снятию.
Электронный блок управления
Снятие и установка
1. Отсоедините провод минусовой клеммы аккумулятора и снимите крышку блока реле в двигательном отсеке.

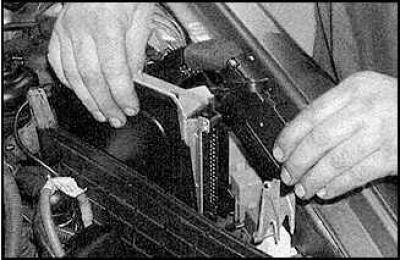

2. Достаньте электронный блок управления из гнезда и отсоедините разъем подключения.
3. Установка проводится в последовательности, обратной снятию.
Реле системы впрыска топлива
Снятие и установка
1. Снимите крышку блока реле в двигательном отсеке. Реле топливного насоса (1) и реле системы впрыска топлива (2) расположены в блоке реле в двигательном отсеке.

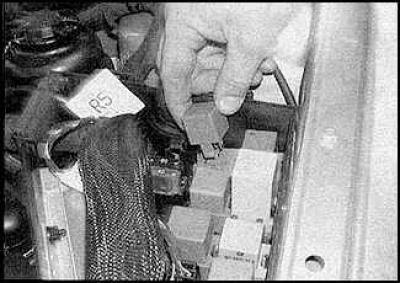

2. Замените соответствующее реле.
Выключатель в системе кондиционирования
Снятие и установка
Для замены выключателя необходимо обратиться к специалистам.
