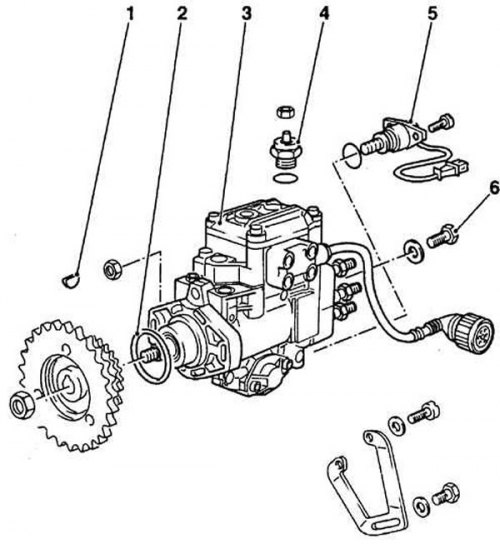

1. Сегментная шпонка; 2. Сальник; 3. ТНВД; 4. Клапан прекращения подачи топлива (электромагнитный клапан); 5. Муфта опережения впрыскивания; 6. Резьбовая пробка нагнетательного насоса
Проверка запорного клапана подачи топлива
Электромагнитный запорный клапан на ТНВД открывает подачу топлива при включении зажигания. Его следует проверить, если двигатель не заводится или продолжает работать после выключения зажигания.
Внимание! При работах с системой впрыска следует соблюдать правила чистоты.
1. Включите и выключите замок зажигания на рулевом колесе. При этом электромагнитный выключатель должен щелкнуть.
2. В противном случае отвинтите электрические провода.
3. Проложите к клапану вспомогательный кабель от положительного полюса батареи.
4. Если теперь клапан щелкнет, проверьте подачу напряжения по электрической схеме, при необходимости замените.
5. Если неисправность не найдена, замените клапан.
Снятие

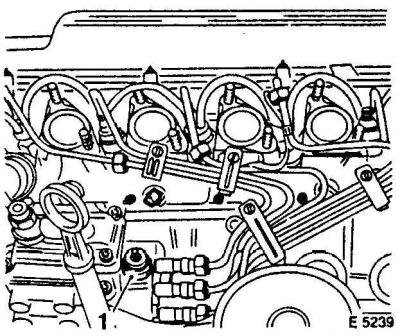

Отсоедините кабель и вывинтите клапан.
Установка
1. Установите поршень и пружину клапана в новый клапан. Обратите внимание на правильное расположение уплотнительных колец.
2. Ввинтите новый клапан с усилием 20 Н·м.
3. Привинтите кабель.
