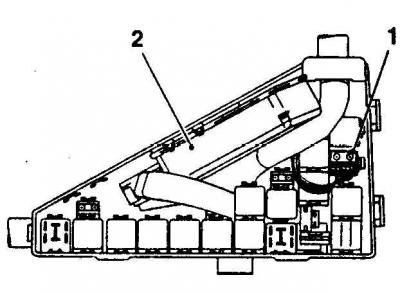

1. Реле системы преднакала; 2. Прибор управления DDE

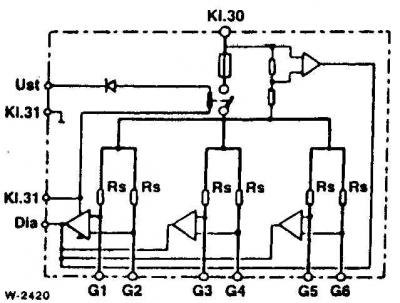

Схема реле преднакала
Крышка штекеров

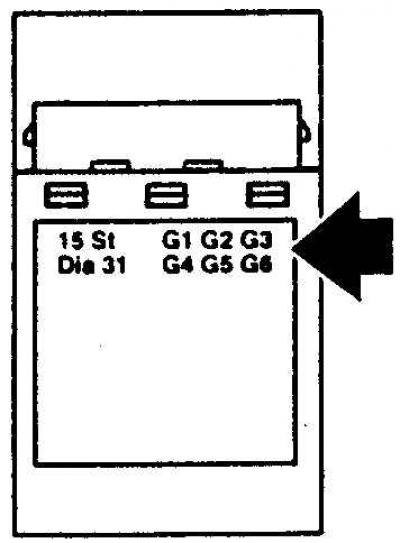

Соответственное расположение штекеров находится на крышке реле для системы преднакала.
Снятие
1. Снимите кожух с модуля электроники около батареи.
2. Нажмите на защелки держателя с помощью отвертки и выньте реле системы преднакала.
3. Проверьте полосковый предохранитель 80 А около соединительного штекера, в случае неисправности замените.
4. Заранее найдите причины перегрузки и устраните.
Смотрите источник на портале AutoInstruction.ru

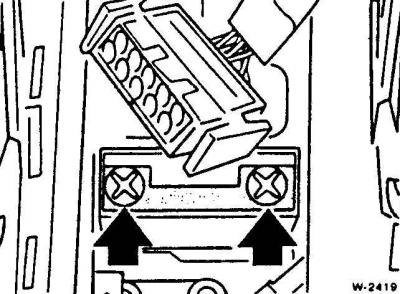

5. Отвинтите толстый положительный кабель от корпуса реле.
6. Подсоедините батарею и проверьте напряжение между клеммой 15 и массой.
7. Включите зажигание. Светодиод в приборе контроля напряжения должен загореться, в противном случае проверьте передачу напряжения в замке зажигания.
8. Если светодиод загорелся, проверьте, не перегорела ли проводка к свечам накаливания, при необходимости замените.
9. В противном случае замените реле.
10. Установите кожух прибора управления.
