Снятие и установка
1. Снимите впускной коллектор.
2. Отсоедините от топливного насоса высокого давления подающую и возвратную топливные трубы (стрелками указаны болты крепления труб).
3. Снимите верхнюю цепь и звездочки.

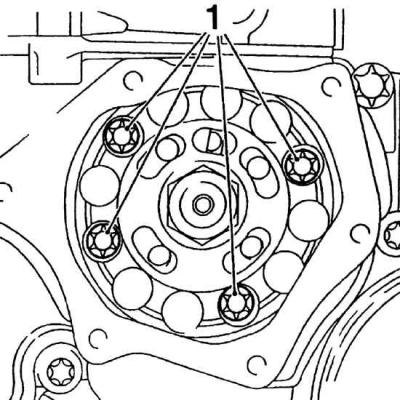

4. Через отверстие в нижней звездочке отвинтите болты (1) крепления передней части топливного насоса.

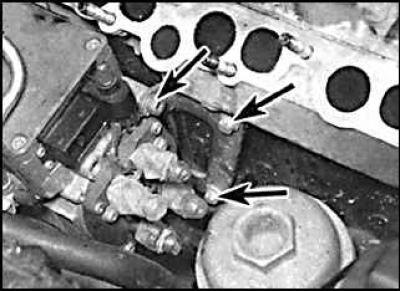

5. Отвинтите болты (указаны стрелками) и снимите кронштейн крепления с задней части топливного насоса.

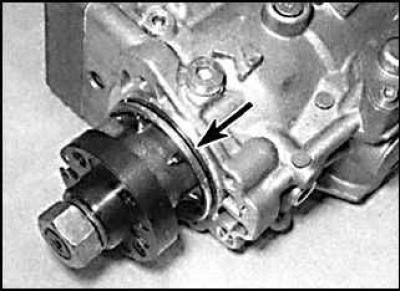

6. Снимите топливный насос вместе с уплотнительным кольцом (указано стрелкой).
7. Перед установкой проверьте, что предохранитель в выступе звездочки топливного насоса совмещается с отверстием корпуса насоса, и проверьте, что распределительный вал и коленчатый вал установлены в положение, соответствующее верхней мертвой точке первого цилиндра в такте сжатия.
8. Установите новое уплотнительное кольцо на топливный насос.
9. Установите топливный насос, совмещая нижнюю звездочку цепи с выступом насоса, и закрепите насос болтами. Установите задний кронштейн топливного насоса и закрепите болтами.
10. Установите верхнюю цепь и звездочки.
Информация скопирована с сайта [AutoInstruction.ru]
11. Привинтите к топливному насосу топливные трубки.
12. Установите впускной коллектор.
13. Подсоедините аккумулятор, запустите двигатель и проверьте герметичность топливной системы.
