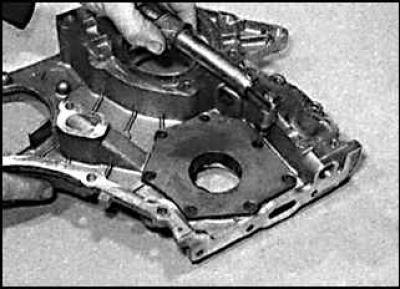

Снятие
Масляный насос расположен в крышке цепи, поэтому снятие масляного насоса производится одновременно с крышкой цепи.
Проверка

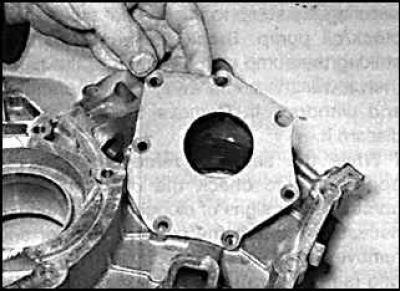

1. Отвинтите винты и снимите крышку насоса с внутренней части крышки цепи.

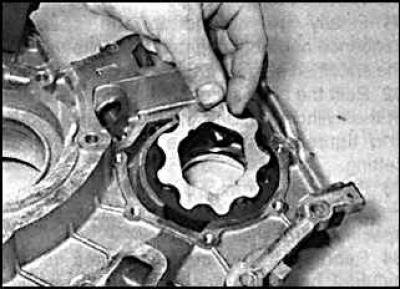

2. Используя маркер, отметьте взаимное расположение внутреннего и внешнего ротора масляного насоса. Снимите внутренний ротор масляного насоса.

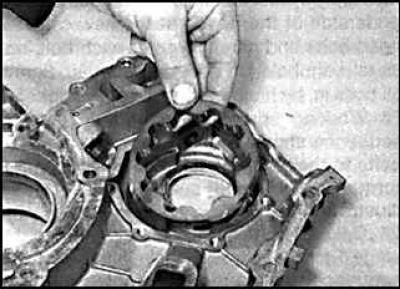

3. Снимите внешний ротор масляного насоса.

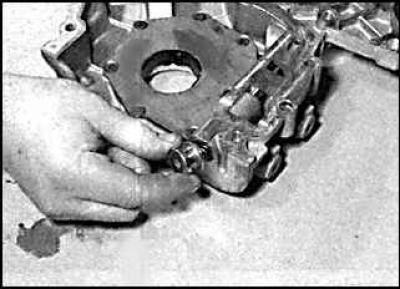

4. Отвинтите болт крепления предохранительного клапана давления от основания крышки цепи

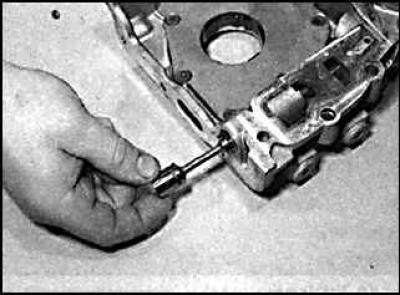

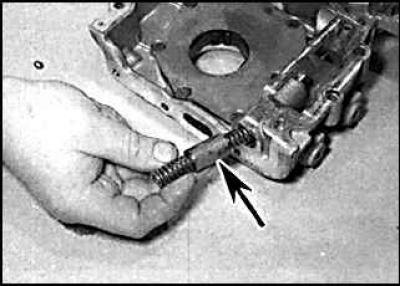

5. Извлеките пружину, втулку (указана стрелкой на рисунке слева) и плунжер предохранительного клапана давления (рисунок справа), снимите уплотнительное кольцо с болта.

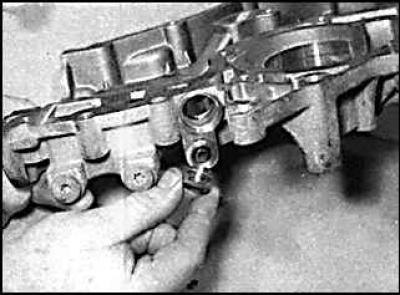

6. Отвинтите болт клапана безопасности от задней части крышки цепи.

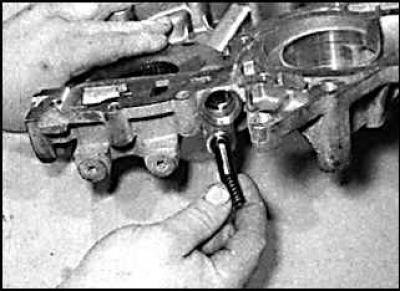

7. Снимите пружину и толкатель клапана безопасности.
8. Очистите все детали масляного насоса и исследуйте роторы и толкатели клапанов на наличие износа или выработки. При необходимости замените изношенные детали.
9. Соберите масляный насос в последовательности, обратной разборке, с учетом следующих моментов:
- проверьте, что роторы установлены в соответствии с ранее нанесенными метками;
- установите новые уплотнительные кольца к болтам крепления предохранительного клапана и клапана безопасности;
- затяните винты крепления крышки масляного насоса требуемым моментом;
- заполните насос моторным маслом, проворачивая при этом внутренний ротор масляного насоса.
Установка
Установите крышку цепи на двигатель.
