Панель управления системы и выключатели
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите пепельницу из панели приборов.
3. Снимите радио и его крепление.

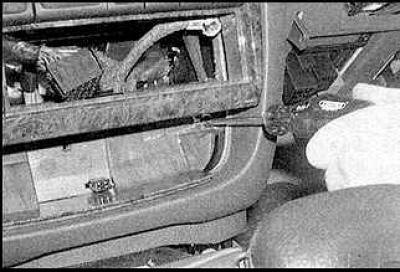

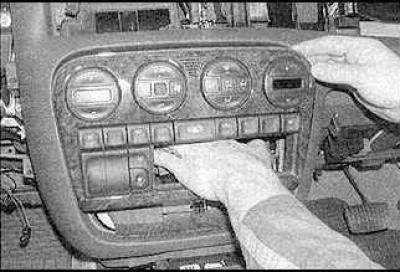

4. Выкрутите винты из нижней части панели приборов.

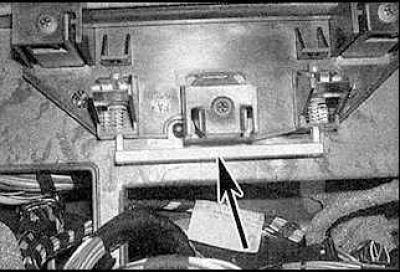

5. Через отверстие для установки радио потяните вниз алюминиевую пластину в задней части панели управления.

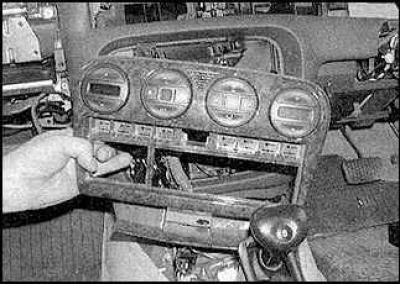

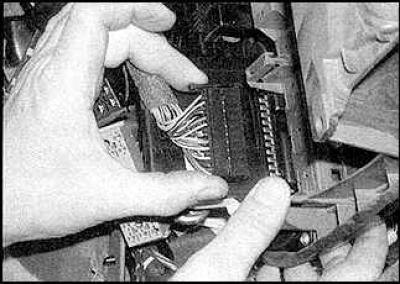

6. Отсоедините провода от разъемов и снимите панель управления.
Установка
Установка проводится в последовательности, обратной снятию.
Сервомотор воздушного клапана антиобледенителя
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите нижнюю отделочную панель со стороны водителя и снимите воздушный канал, расположенный в отделении для ног.

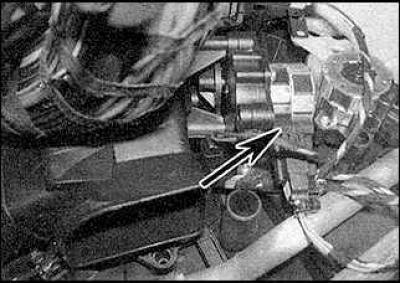

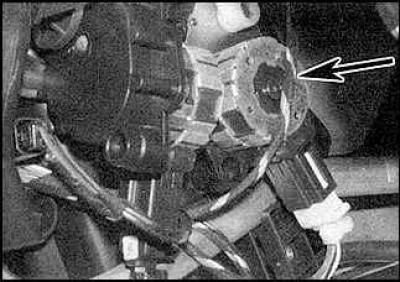

2. Сервомотор закреплен на правой стороне блока распределения воздуха (показан стрелкой).
3. Отсоедините провод сервомотора от многоконтактного разъема.
4. Выкрутите винты и снимите сервомотор.
Установка
Установка проводится в последовательности, обратной снятию.
Сервомотор клапана воздушных каналов обогрева ног
Снятие
1. Снимите сервомотор воздушного клапана антиобледенителя.
2. Сервомотор закреплен на правой стороне блока распределения воздуха перед сервомотором воздушного клапана антиобледенителя (указан стрелкой).
3. Отсоедините провод сервомотора от многоконтактного разъема.
4. Выкрутите винты и снимите сервомотор.
Установка
Установка проводится в последовательности, обратной снятию.
Сервомотор центрального вентиляционного канала
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите нижнюю отделочную панель со стороны водителя и снимите воздушный канал обогрева ног.
3. Сервомотор закреплен на правой стороне блока распределения воздуха над сервомотором воздушного клапана антиобледенителя.
4. Отсоедините провод сервомотора от многоконтактного разъема.
5. Выкрутите винты и снимите сервомотор.
Установка
Установка проводится в последовательности, обратной снятию.
Сервомотор правого вентиляционного канала
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите нижнюю отделочную панель со стороны водителя и снимите воздушный канал обогрева ног.

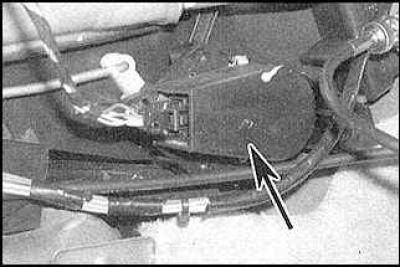

3. Снимите крышку сервомотора (стрелка). Отсоедините провод сервомотора от многоконтактного разъема.
4. Выкрутите винты и снимите сервомотор.
Установка
Установка проводится в последовательности, обратной снятию.
Сервомотор левого вентиляционного канала
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите вещевой ящик.
2. Отсоедините крепление жгута проводов и воздушный канал от панели приборов.
3. Снимите крышку сервомотора. Отсоедините провод сервомотора от многоконтактного разъема.
4. Выкрутите винты и снимите сервомотор.
Установка
Установка проводится в последовательности, обратной снятию.
Температурный датчик правого вентиляционного канала
Снятие
1. Снимите сервомотор клапана воздушных каналов обогрева ног.
2. Отсоедините провод датчика от многоконтактного разъема.
3. Снимите датчик.
Установка
Установка проводится в последовательности, обратной снятию.
Температурный датчик левого вентиляционного канала
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите вещевой ящик.
2. Отсоедините крепление жгута проводов и воздушный канал от панели приборов.

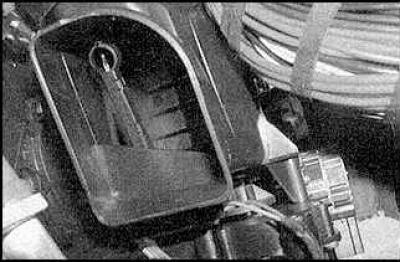

3. Снимите датчик.
Установка
Установка проводится в последовательности, обратной снятию.
Регулятор мотора нагнетательного вентилятора
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите вещевой ящик.
2. Снимите регулятор и отсоедините провод регулятора от многоконтактного разъема.
Установка
Установка проводится в последовательности, обратной снятию.
Солнечный датчик
Снятие

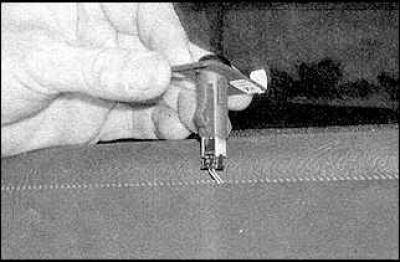

Извлеките датчик из панели приборов при помощи отвертки.
Установка
Установка проводится в последовательности, обратной снятию.
