Схема электронной системы управления двигателем с блоком управления Sirius D4 (начало): 11 - монтажный блок реле и предохранителей в моторном отсеке; 2 - реле питания топливного насоса и катушки зажигания; 3 - монтажный блок предохранителей в салоне; 4 - свечи зажигания; 5 - катушка зажигания; 6 - блок управления двигателем (ЭБУ); 7 - датчик положения коленчатого вала
Схема электронной системы управления двигателем с блоком управления Sirius D4 (продолжение): I - с иммобилайзером; II - без иммобилайзера; 1 - монтажный блок реле в салоне; 2 - монтажный блок реле и предохранителей в моторном отсеке; 3 - комбинация приборов; 4 - сигнализатор неисправности системы управления двигателем; 5 - блок управления АКП; 6 - блок управления подушками безопасности; 7 - блок управления гидроусилителем рулевого управления; 8 - ЭБУ; 9 - диагностический разъем; 10 - блок управления иммобилайзера; 11 - диагностический разъем ABS; 12 - блок управления ABS; 13 - блок управления автомобильной противоугонной системой
Схема электронной системы управления двигателем с блоком управления Sirius D4 (продолжение): 1 - монтажный блок предохранителей в салоне; 2 - реле питания топливного насоса и катушки зажигания; 3 - главное реле; 4 - монтажный блок реле и предохранителей в моторном отсеке; 5 - муфта топливопровода; 6 - датчик фаз; 7 - топливная форсунка; 8 - ЭБУ; 9 - топливный модуль; 10 - реле компрессора кондиционера; 11 - реле малой скорости вентилятора системы охлаждения; 12 - реле большой скорости вентилятора системы охлаждения; 13 - управляющее реле вентилятора системы охлаждения; 14 - блок управления вентиляцией, отоплением и кондиционированием; 15 - блок автоматического управления кондиционером

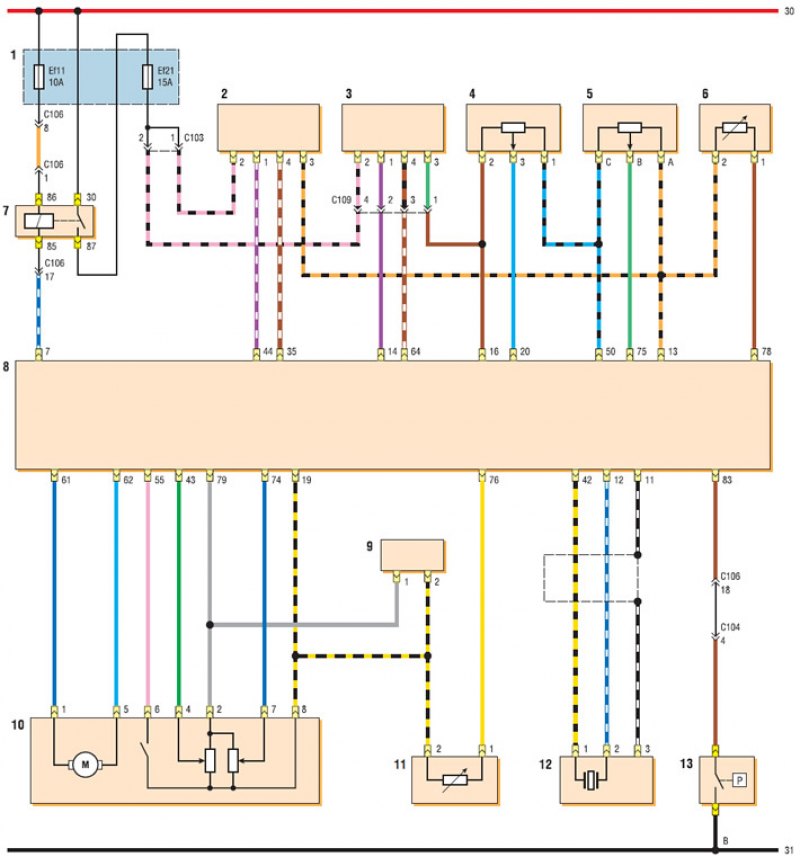

Схема электронной системы управления двигателем с блоком управления Sirius D4 (с бортовой системой диагностики) (продолжение): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - управляющий датчик концентрации кислорода; 3 - диагностический датчик концентрации кислорода; 4 - датчик давления хладагента; 5 - датчик абсолютного давления воздуха во впускном трубопроводе; 6 - датчик температуры воздуха на впуске; 7 - главное реле; 8 - ЭБУ; 9 - клапан рециркуляции отработавших газов; 10 - блок регулятора холостого хода и датчика положения дроссельной заслонки; 11 - датчик температуры охлаждающей жидкости; 12 - датчик детонации; 13 - датчик давления в системе гидроусилителя рулевого управления
Схема электронной системы управления двигателем с блоком управления Sirius D4 (без бортовой системы диагностики) (продолжение): 1 - блок регулятора холостого хода и датчика положения дроссельной заслонки; 2 - датчик температуры охлаждающей жидкости; 3 - датчик детонации; 4 - ЭБУ; 5 - датчик давления хладагента; 6 - датчик абсолютного давления воздуха во впускном трубопроводе; 7 - датчик температуры воздуха на впуске; 8 - датчик концентрации кислорода; 9 - датчик давления в системе гидроусилителя рулевого управления

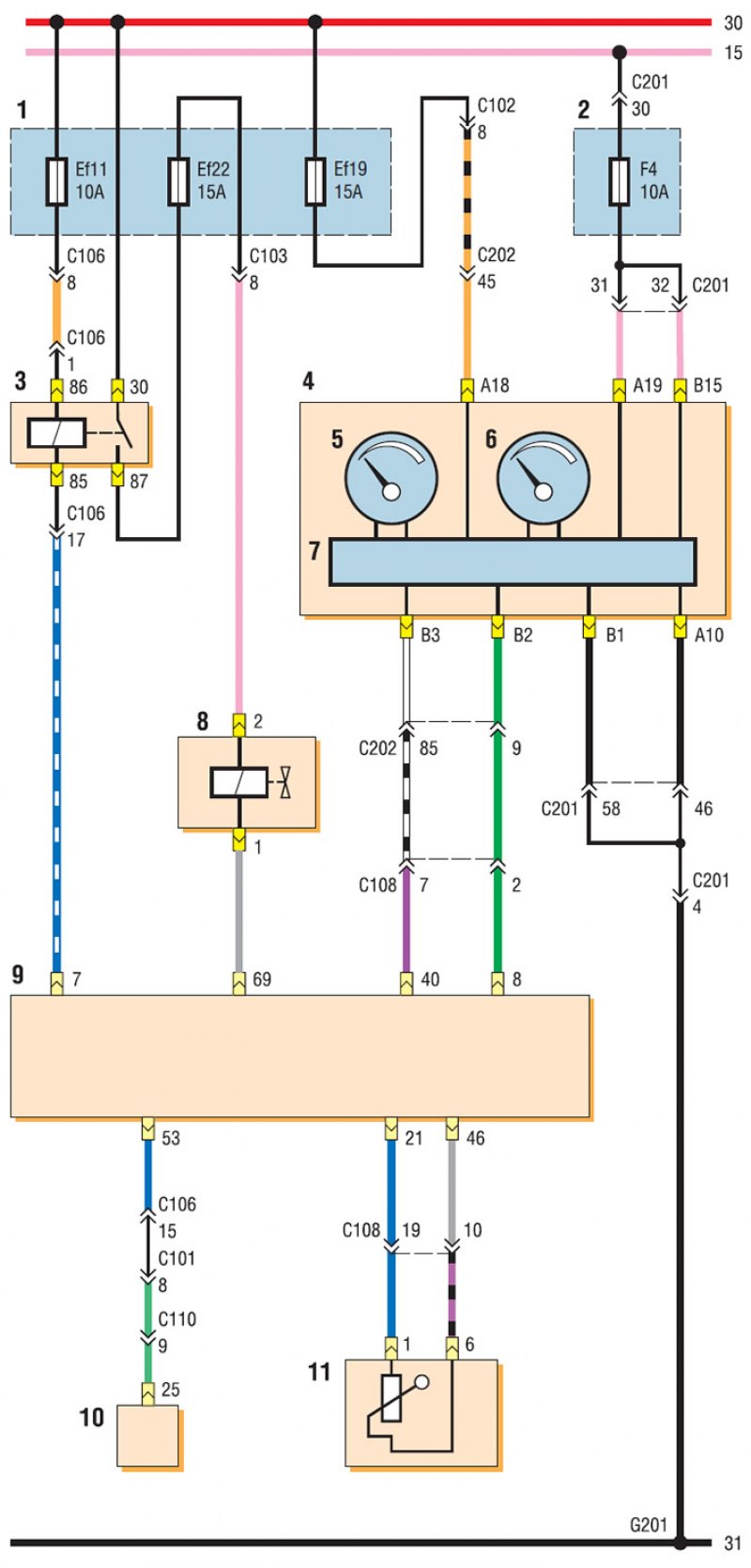

Схема электронной системы управления двигателем с блоком управления Sirius D4 (EURO 3, с бортовой системой диагностики) (продолжение): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - главное реле; 4 - комбинация приборов; 5 - указатель уровня топлива; 6 - указатель температуры охлаждающей жидкости; 7 - блок управления комбинацией приборов; 8 - клапан рециркуляции отработавших газов; 9 - блок регулятора холостого хода и датчика положения дроссельной заслонки; 10 - ЭБУ; 11 - блок управления ABS; 12 - топливный модуль
Схема электронной системы управления двигателем с блоком управления Sirius D4 (без бортовой системы диагностики) (продолжение): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - главное реле; 4 - комбинация приборов; 5 - указатель уровня топлива; 6 - указатель температуры охлаждающей жидкости; 7 - блок управления комбинацией приборов; 8 - клапан рециркуляции отработавших газов; 9 - ЭБУ; 10 - блок управления ABS; 11 - топливный модуль
Схема электронной системы управления двигателем с блоком управления Sirius D4 (окончание): 1 - монтажный блок предохранителей в салоне; 2 - монтажный блок реле и предохранителей в моторном отсеке; 3 - главное реле; 4 - комбинация приборов; 5 - тахометр; 6 - спидометр; 7 - блок управления комбинацией приборов; 8 - клапан системы изменения длины впускного тракта; 9 - клапан продувки адсорбера; 10 - ЭБУ; 11 - датчик скорости автомобиля с механической КП; 12 - блок управления АКП; 13 - датчик скорости автомобиля с автоматической КП
