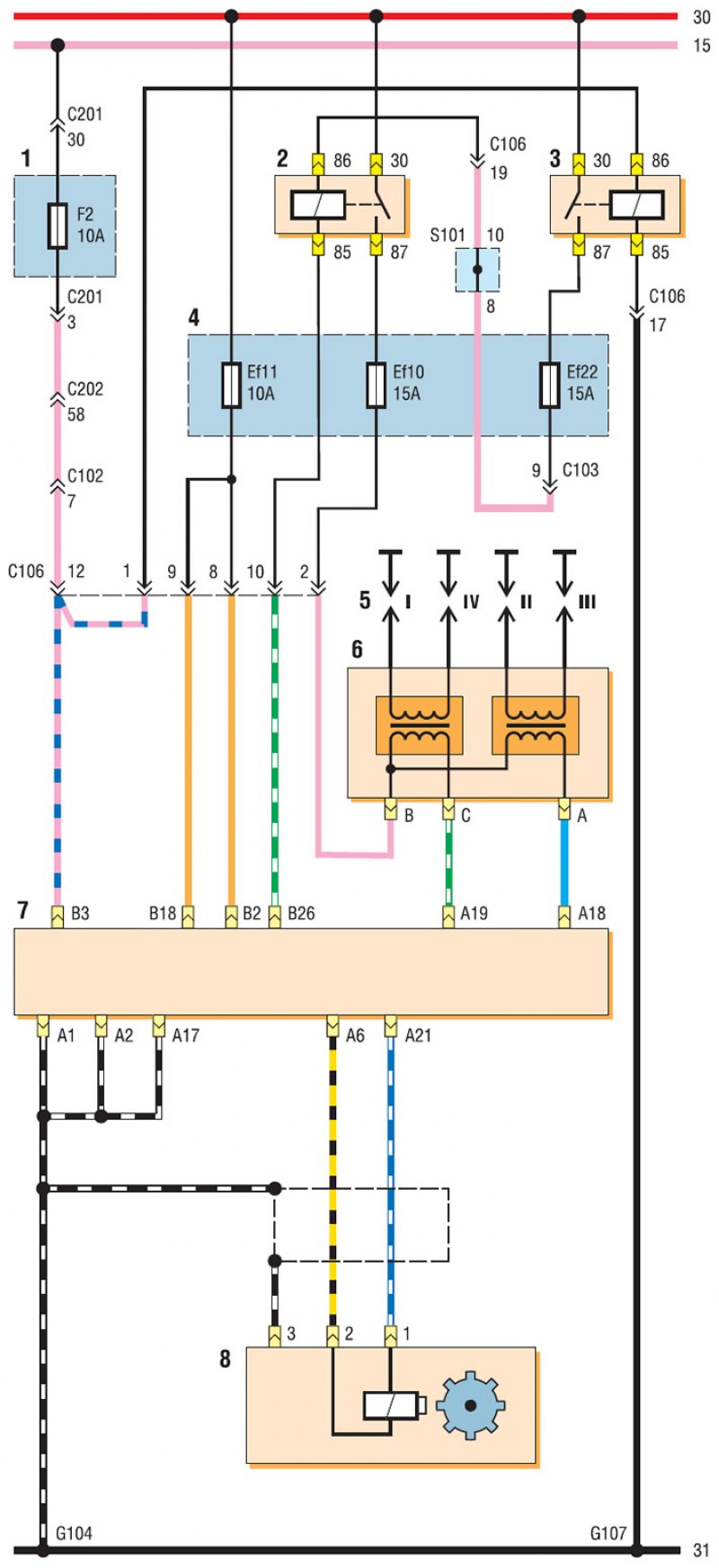

Схема электронной системы управления двигателем с блоком управления HV-240 (начало): 1 - монтажный блок предохранителей в салоне; 2 - реле питания топливного насоса и катушки зажигания; 3 - главное реле; 4 - монтажный блок реле и предохранителей в моторном отсеке; 5 - свечи зажигания; 6 - катушка зажигания; 7 - блок управления двигателем (ЭБУ); 8 - датчик положения коленчатого вала

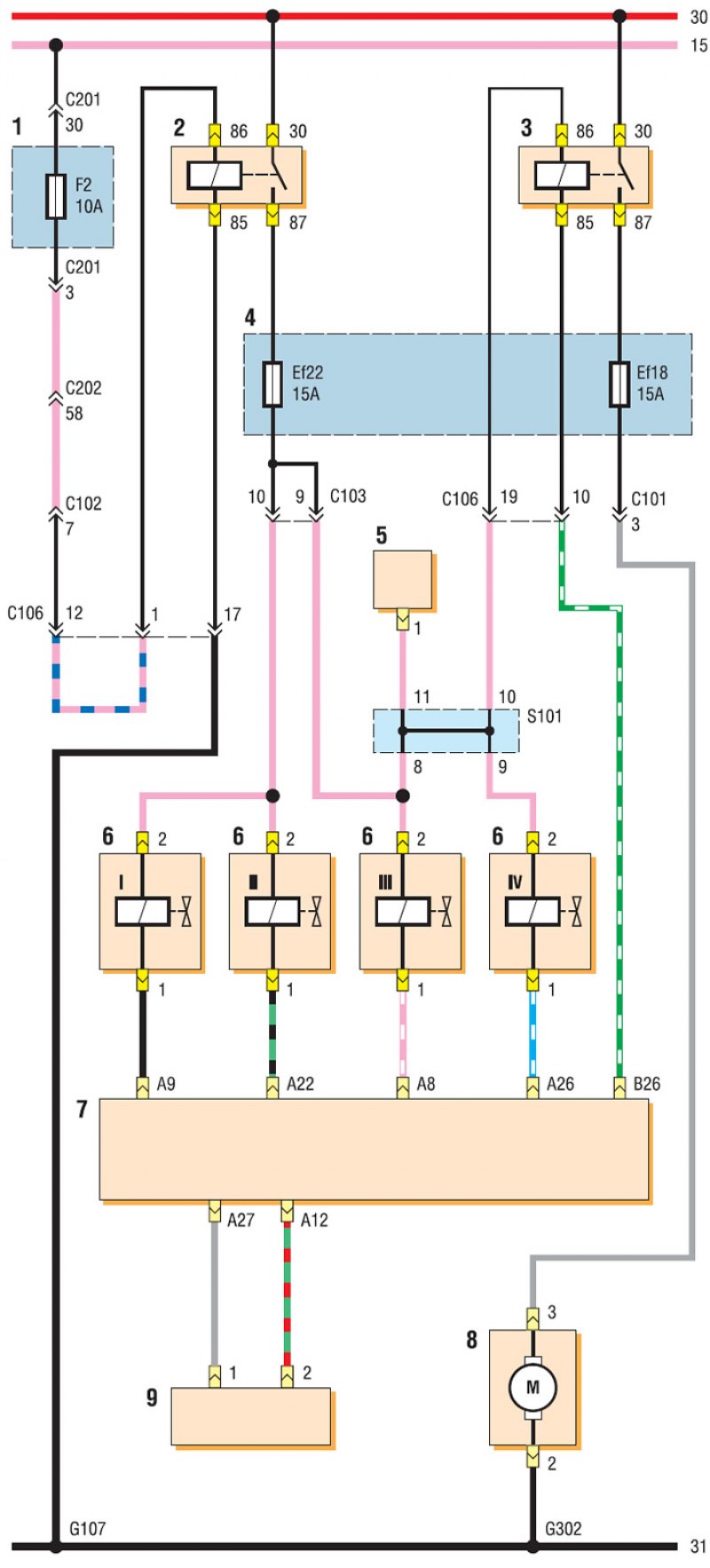

Схема электронной системы управления двигателем с блоком управления HV-240 (продолжение): 1 - монтажный блок предохранителей в салоне; 2 - главное реле; 3 - реле питания топливного насоса и катушки зажигания; 4 - монтажный блок реле и предохранителей в моторном отсеке; 5 - клапан рециркуляции отработавших газов; 6 - топливная форсунка; 7 - ЭБУ; 8 - топливный модуль; 9 - датчик концентрации кислорода

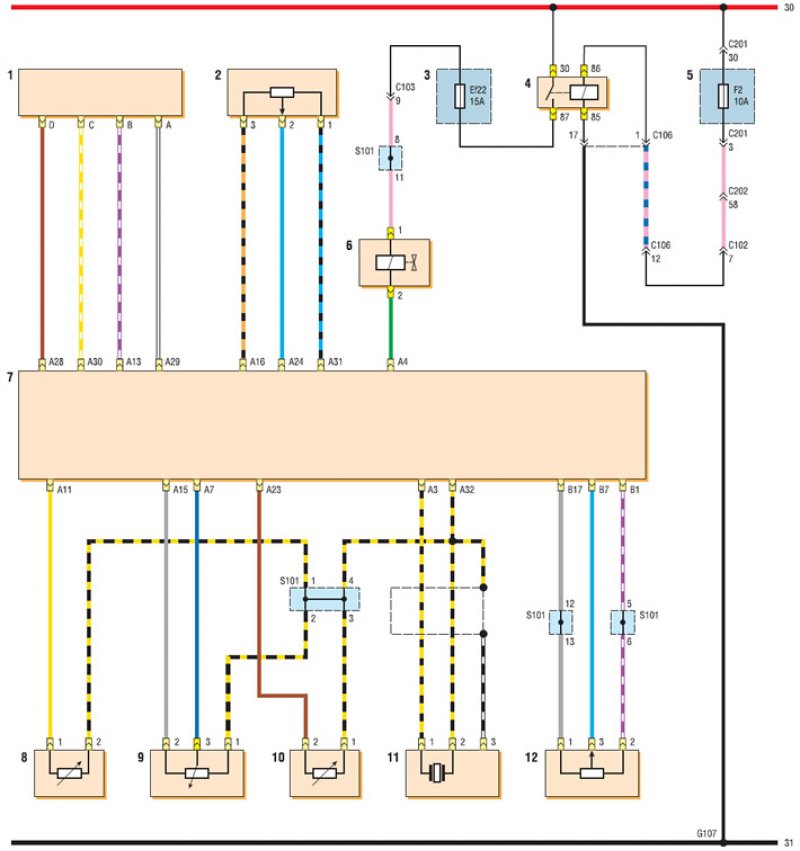

Схема электронной системы управления двигателем с блоком управления HV-240 (продолжение): 1 - регулятор холостого хода; 2 - датчик абсолютного давления воздуха во впускном трубопроводе; 3 - монтажный блок реле и предохранителей в моторном отсеке; 4 - главное реле; 5 - монтажный блок предохранителей в салоне; 6 - клапан рециркуляции отработавших газов; 7 - ЭБУ; 8 - датчик температуры охлаждающей жидкости; 9 - датчик положения дроссельной заслонки; 10 - датчик температуры воздуха на впуске; 11 - датчик детонации; 12 - датчик давления хладагента

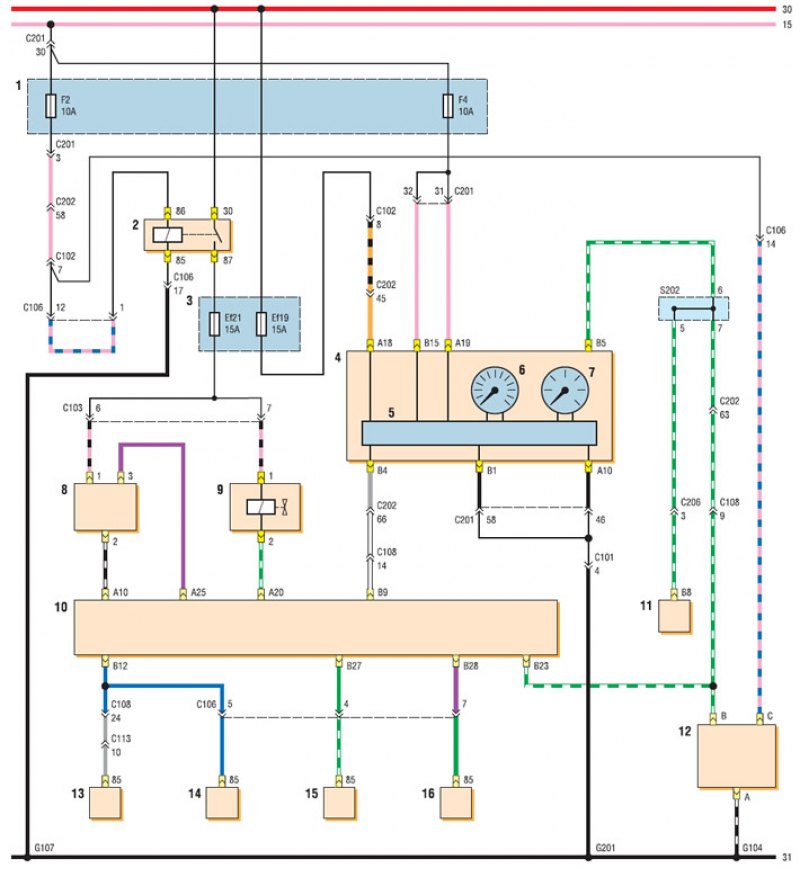

Схема электронной системы управления двигателем с блоком управления HV-240 (продолжение): 1 - монтажный блок предохранителей в салоне; 2 - главное реле; 3 - монтажный блок реле и предохранителей в моторном отсеке; 4 - комбинация приборов; 5 - блок управления комбинацией приборов; 6 - тахометр; 7 - спидометр; 8 - датчик фаз; 9 - клапан продувки адсорбера; 10 - ЭБУ; 11 - блок управления АКП; 12 - датчик скорости автомобиля (механическая КП); 13 - управляющее реле вентилятора системы охлаждения; 14 - реле большой скорости вентилятора системы охлаждения; 15 - реле малой скорости вентилятора системы охлаждения; 16 - реле компрессора кондиционера

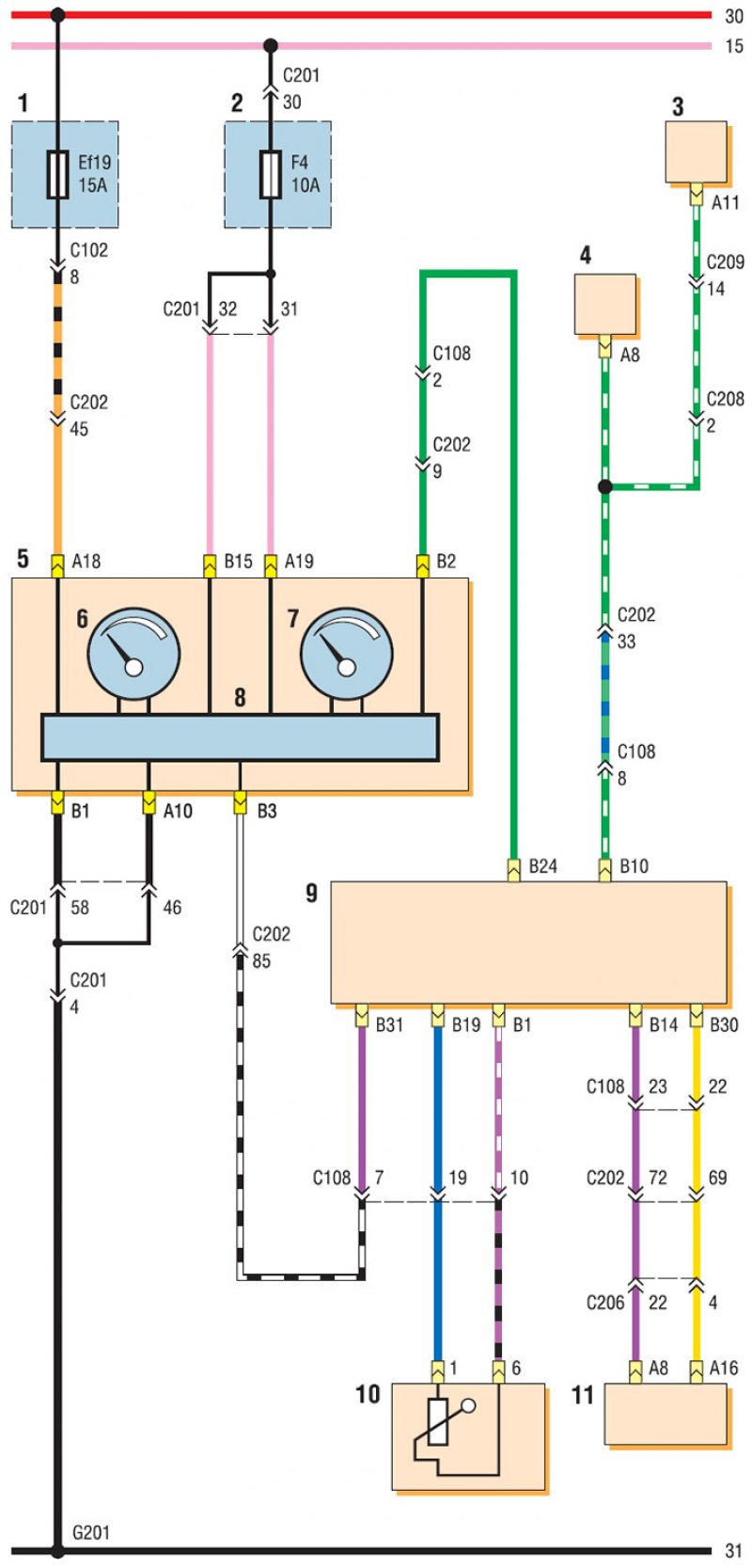

Схема электронной системы управления двигателем с блоком управления HV-240 (продолжение): 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - монтажный блок предохранителей в салоне; 3 - блок автоматического управления кондиционером; 4 - блок управления вентиляцией, отоплением и кондиционированием; 5 - комбинация приборов; 6 - указатель уровня топлива; 7 - указатель температуры охлаждающей жидкости; 8 - блок управления комбинацией приборов; 9 - ЭБУ; 10 - топливный модуль; 11 - блок управления АКП

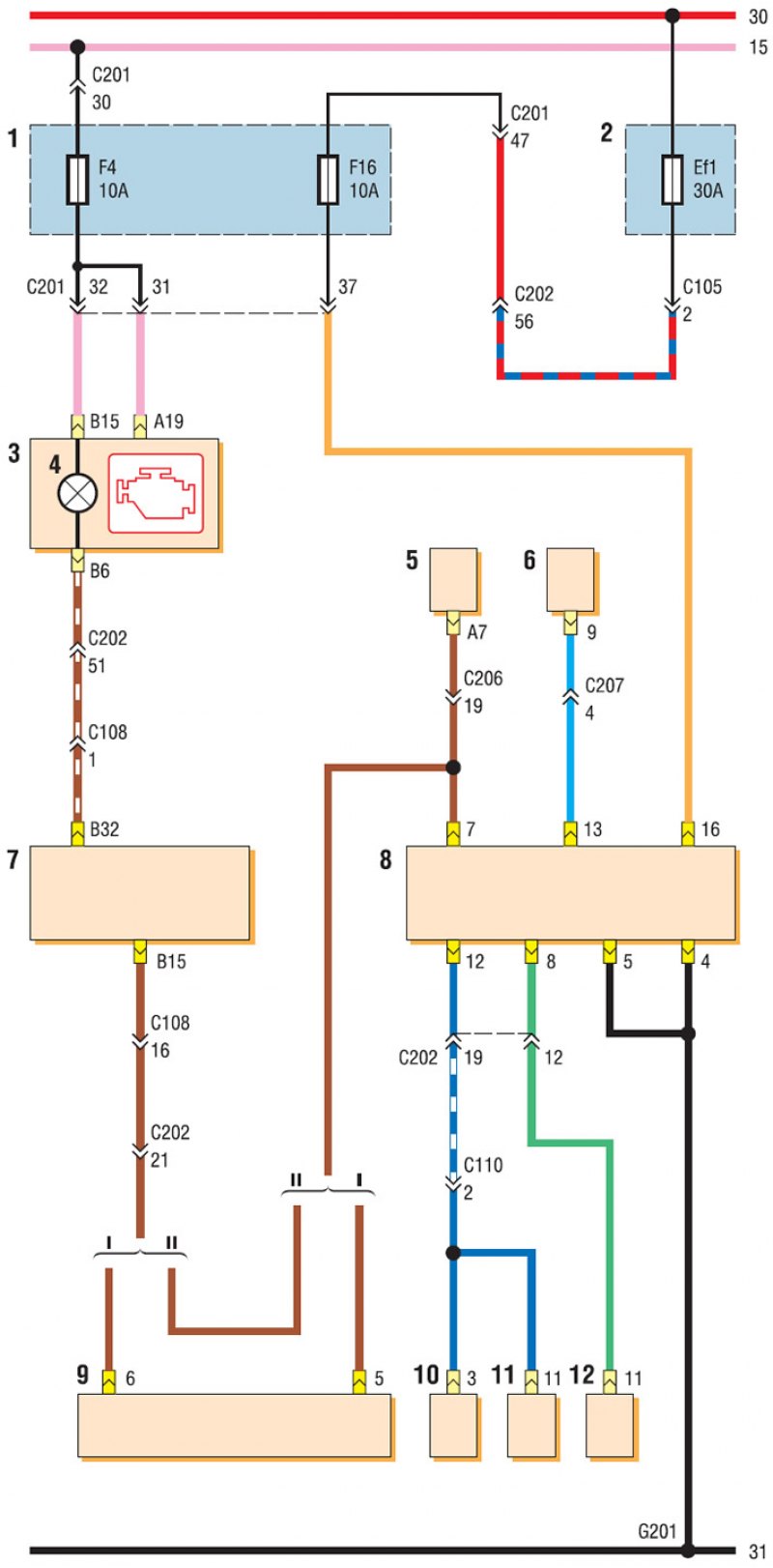

Схема электронной системы управления двигателем с блоком управления HV-240 (окончание): I - с иммобилайзером; II - без иммобилайзера; 1 - монтажный блок предохранителей в салоне; 2 - монтажный блок реле и предохранителей в моторном отсеке; 3 - комбинация приборов; 4 - сигнализатор неисправности системы управления двигателем; 5 - блок управления АКП; 6 - блок управления подушками безопасности; 7 - ЭБУ; 8 - диагностический разъем; 9 - блок управления иммобилайзера; 10 - диагностический разъем ABS; 11 - блок управления ABS; 12 - блок управления автомобильной противоугонной системой
