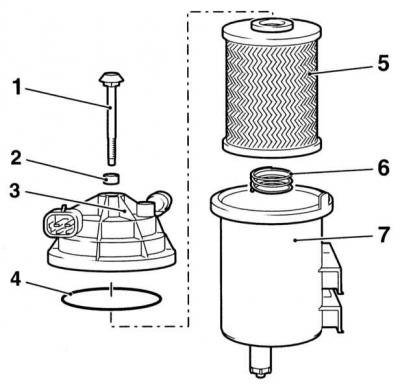

1 - Центральный болт; 2 - Уплотнительный элемент; 3 - Крышка; 4 - Уплотнительное кольцо; 5 - Фильтрующий элемент; 6 - Пружина; 7 - Корпус
1. Слейте из топливного фильтра дизтопливо (см. Удаление отстоя из топливного фильтра дизельного двигателя).
2. Отсоедините электропроводку от термочувствительного датчика-выключателя и элемента подогрева фильтра, установленных между топливным фильтром и его опорным кронштейном.

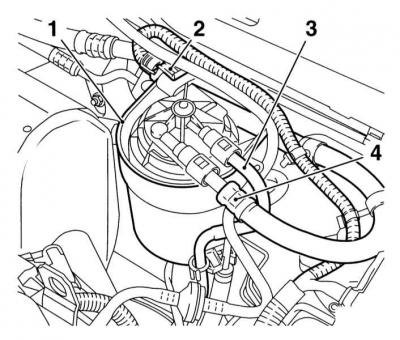

3. Слегка ослабьте центральный болт крепления фильтра, разомкните штуцерные разъемы быстрой стыковки и отсоедините от фильтра шланги.
4. Снимите корпус фильтра с опорного кронштейна.
5. Опустите корпус фильтра в подходящую сливную емкость, затем выверните центральный болт, отдайте нижнюю гайку и слейте остатки топлива (см. иллюстрацию Конструкция топливного фильтра ).
6. Снимите крышку и уплотнительное кольцо, извлеките фильтрующий элемент, пружину и нижний уплотнитель, — уплотнительные элементы подлежат замене в обязательном порядке (см. иллюстрацию Конструкция топливного фильтра ).
7. Тщательно вычистите корпус фильтра.
8. Посадите в корпус нижний уплотнитель и пружину, при соответствующем исполнении заправьте в корпус нижнюю гайку (гайка одного типа встраивается в нижний уплотнитель, другого — наворачивается на конец центрального болта).
9. Заправьте в корпус новый фильтрующий элемент, затем, по возможности, заполните корпус фильтра чистым дизтопливом для облегчения задачи удаления воздуха из тракта системы питания, — в идеале уровень залитого топлива должен доходить до верхнего среза корпуса.
10. Посадите на корпус крышку (не забудьте посадить новое уплотнительное кольцо), затем установите центральный болт, — еще проконтролируйте положение уплотнительного кольца. Затяните болт с требуемым усилием, — не допускайте деформации крышки.
11. Запустите двигатель и прокачайте систему питания (см. Главу Системы питания и выпуска).
