Двигатели 1.4, 1.6 и 1.8 л
См. Снятие и установка поддона картера — модели с литым поддоном.

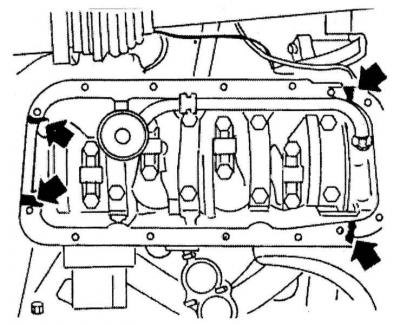

Обратите внимание, что на моделях 1.4 и 1.6 л поддон устанавливается через прокладку, которая при сборке подлежит замене в обязательном порядке.

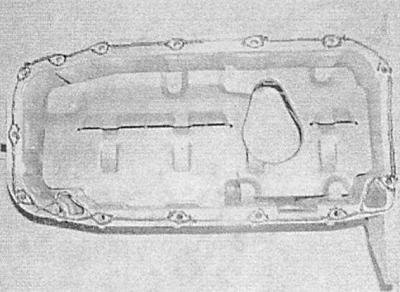

При установке на моделях 1.4 и 1.6 л герметик наносится на сопрягаемую поверхность блока цилиндров в районах пристыковки корпуса масляного насоса и крышки заднего коренного подшипника.
На моделях 1.8 л подушку герметика толщиной порядка 2.5 мм следует наложить на всю сопрягаемую поверхность стыковочного фланца, в месте пристыковки крышки пятого коренного подшипника толщину подушки следует увеличить до 3.5 мм.
Двигатели 2.0 л
Снятие
1. Выполните процедуры — см. Снятие и установка поддона картера — Снятие, — после отсоединения электропроводки от датчика уровня масла отпустите фиксатор и протолкните датчик внутрь поддона.
2. Выверните болты крепления нижней секции поддона к главной литой секции. Снимите нижнюю секцию и ее уплотнительную прокладку, — постарайтесь не повредить электропроводку датчика.
3. Для снятия главной секции поддона необходимо прежде снять масляный фильтр (см. Главу Текущее обслуживание).
При установке фильтр разумно будет заменить.
4. На моделях с РКПП отсоедините от коробки правый приводной вал (см. Главу Сцепление и приводные валы). С целью обеспечения адекватного доступа снимите с картера коробки фланец подшипника правого вала.
5. Выверните болты крепления посадочного фланца поддона к картеру трансмиссии.
6. Выверните болты крепления маслозаборника к мосту крышек коренных подшипников и к масляному насосу.
7. В несколько приемов равномерно ослабьте, затем выверните болты главной секции поддона к блоку цилиндров/ масляному насосу. Если поддон «прикипел» и не поддается, легонько обстучите его с боков молотком с мягким бойком. Опустите поддон и извлеките его из-под автомобиля в сборе с маслозаборником. Снимите и выбросите уплотнительную прокладку, — при сборке прокладка подлежит замене в обязательном порядке.
Установка
Болты крепления поддона подлежат замене в обязательном порядке.
1. Тщательно зачистите сопрягаемые поверхности поддона, маслозаборника и блока, полностью удалив с них следы грязи и масла. Резьбовые отверстия в поддоне прочистите от следов старого анаэробного герметика.
2. Замените уплотнительное кольцо маслозаборника.
3. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей главной секции поддона и блока цилиндров, удалите следы анаэробного герметика с резьбовой части крепежных болтов.
4. Нанесите слой герметика на сопрягаемую поверхность блока цилиндров вокруг корпуса масляного насоса и крышки заднего коренного подшипника.
5. Уложите новую прокладку на главную секцию поддона и нанесите несколько капель анаэробного герметика на резьбовую часть крепежных болтов.
6. Прижмите сборку поддона с маслозаборником и уплотнительной прокладкой к блоку и наживите крепежные болты. Двигаясь от центра к краям в диагональной последовательности, постепенно затяните болты крепления отливки с требуемым усилием. Также с требуемым усилием затяните болты крепления маслозаборника.
7. Затяните с требуемым усилием болты крепления фланца главной секции поддона к картеру трансмиссии.
8. Установите приемную трубу системы выпуска отработавших газов (см. Главу Системы питания и выпуска). Установите фланец подшипника приводного вала.
9. Установите приводной вал (см. Главу Сцепление и приводные валы).
10. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей нижней и главной секций поддона, уложите на нижнюю секцию новую прокладку и прижмите сборку к главной сборке, - не забудьте установить новое уплотнительное кольцо на разъем датчика уровня масла и посадить разъем в главную секцию поддона.
11. Наживите новые болты крепления ванны поддона, затем, двигаясь в диагональной последовательности от центра к краям, затяните болты с усилием первой стадии. Далее в том же порядке дотяните крепеж на угол стадии 2.
12. Установите новый масляный фильтр.
13. Подсоедините электропроводку к датчику уровня масла.
(Статья перепечатана отсюда: «autoinstruction»)
14. Опустите автомобиль и залейте свежее двигательное масло (см. Главу Текущее обслуживание).
