Прежде чем приступать к обслуживанию любых компонентов SRS внимательно изучите меры предосторожности (см. Система дополнительной безопасности (SRS) - общая информация !
Передняя водительская подушка безопасности
Передняя водительская подушка безопасности встроена в ступичную часть рулевого колеса и находится под кнопкой активации звукового сигнала.
1. Произведите отключение SRS (см. Датчик скорости движения автомобиля (VSS) - общая информация).
2. Установите передние колеса в прямолинейное положение. Вынув ключ из замка зажигания, заблокируйте колонку.
3. Выверните два крепежных винта в задней части рулевого колеса и аккуратно снимите модуль подушки безопасности в сборе с накладкой кнопки клаксона.
[Оригинал найдёте на этом ресурсе: AutoInstruction.ru]

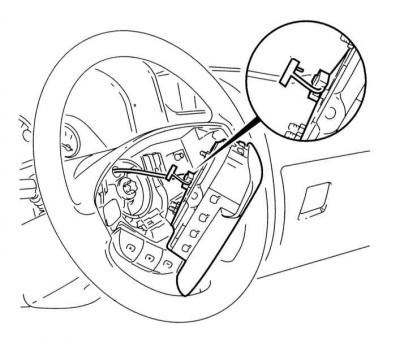

4. Отсоедините от модуля подушки безопасности электропроводку. Уберите снятый модуль в безопасное место и уложите его лицевой стороной вверх.
При переноске модуля держите его лицевой накладкой от себя!
5. Установка производится в обратном порядке. Не забудьте восстановить исходное подсоединение электропроводки, проследите, чтобы крепежные винты были затянуты с требуемым усилием.
Передняя пассажирская подушка безопасности
Пассажирская подушка закреплена на поперечной балке под панелью приборов автомобиля.
1. Произведите отключение SRS (см. Датчик скорости движения автомобиля (VSS) - общая информация).
2. Снимите вещевой ящик (см. Главу Кузов).

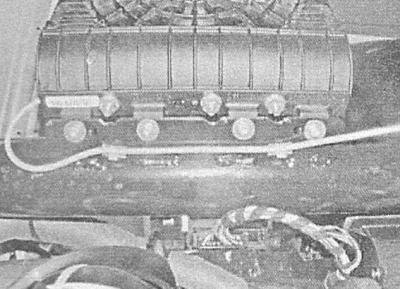

3. При помощи ключа типа TORX выверните крепежные болты и снимите модуль подушки безопасности с опорного кронштейна на поперечной балке.

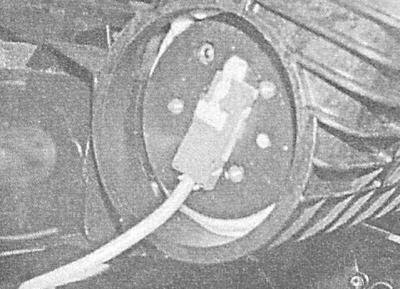

4. Отсоедините электропроводку и снимите модуль с автомобиля, - обратите внимание, что нижняя сторона блока обработана для установки на отверстия кронштейна.
5. Установка производится в обратном порядке. Проследите, чтобы крепежные болты были затянуты с требуемым усилием.
Боковые подушки безопасности
Боковые подушки безопасности вмонтированы в наружные стороны спинок передних сидений.
1. Произведите отключение SRS (см. Датчик скорости движения автомобиля (VSS) - общая информация).
2. Отпустите фиксаторы и снимите со спинки сиденья боковую декоративную накладку.
3. Отсоедините от модуля электропроводку.
4. Отдайте три крепежных гайки и снимите подушку со спинки сиденья
Производители рекомендуют заменять самоконтрящиеся гайки крепления модулей подушек безопасности в обязательном порядке.
5. Установка производится в обратном порядке. Правильно соединяйте проводку и затягивайте гайки предписанным моментам.
Контактный барабан подушки безопасности на рулевой колонке
1. Снимите водительский модуль подушки безопасности (см. выше).
2. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление). Удостоверьтесь, что передние колеса автомобиля установлены в прямолинейное положение, ключ зажигания вынут из замка и рулевая колонка заблокирована.
3. Выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки (см. Главу Подвеска и рулевое управление). Снимите с выключателя зажигания накладку с идентификационной маркировкой положений ключа.
4. Маленькой отверткой отпустите фиксатор и защелку и рассоедините разъем электропроводки с задней стороны контактной группы.

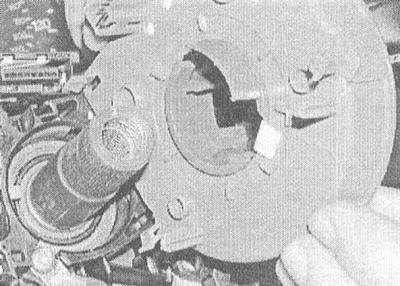

5. Отпустите четыре задних фиксатора и снимите контактный блок с верхней части рулевой колонки.
Проследите, чтобы обе половины контактного блока оставались в центральном положении и располагались стрелками вниз, - в случае необходимости закрепите их скотчем.
6. Перед установкой нового контактного барабана, либо старого с нарушенной центровкой, отожмите верхний фиксатор и аккуратно вращайте верхнюю часть блока против часовой стрелки до возникновения ощущения сопротивления. Теперь поверните блок на 2.5 оборота по часовой стрелке и добейтесь совмещения стрелок на центральной секции и наружном крае. При установке нового блока прежде снимите транспортировочный крепеж.
7. Установите контактный барабан на рулевую колонку, проследив за правильностью попадания направляющих штифтов в отверстия в рулевой колонке. Прижмите блок до защелкивания фиксаторов.
Соблюдайте крайнюю осторожность, - в случае повреждения фиксаторов блок подлежит замене в сборе!
8. Восстановите исходное подсоединение электропроводки и зафиксируйте контактный разъем фиксатором.
9. Установите на замок зажигания накладку с идентификационной маркировкой положений ключа. Установите секции кожуха рулевой колонки и надежно затяните винты их крепления (см. Главу Подвеска и рулевое управление).
10. Установите рулевое колесо (см. Главу Подвеска и рулевое управление).
11. Установите подушку безопасности (см. выше).
Электронный блок управления
1. Произведите отключение системы (см. Датчик скорости движения автомобиля (VSS) - общая информация).

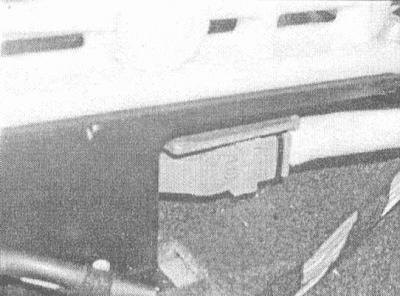

2. Снимите центральную консоль (см. Главу Кузов). На моделях Zafira снимите также узел рычага переключения передач (см. Главу Ручная коробка передач), — блок управления находится под рычагом.

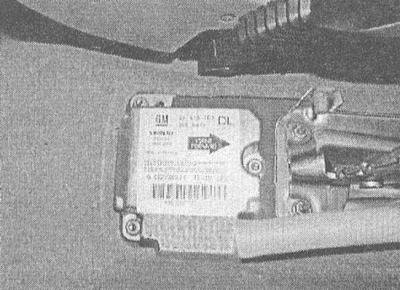

3. Отсоедините от блока электропроводку, отдайте крепежные гайки и снимите блок с автомобиля, — обратите внимание, что стрелка сверху блока должна указывать вперед по автомобилю (ввиду асимметричности расположения крепежа блок имеет однозначное установочное положение).
4. Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием.
При установке нового блока управления он должен быть запрограммирован в условиях фирменной мастерской автосервиса Opel.
Дверные датчики удара
Датчики установлены внутри передних дверей.
1. Произведите отключение системы (см. Датчик скорости движения автомобиля (VSS) - общая информация).
2. Снимите внутреннюю панель обивки двери (см. Главу Кузов).
3. С целью обеспечения доступа к датчику отогните пластиковую изолирующую мембрану.
4. Выверните крепежные винты и снимите датчик с опорного кронштейна. Отсоедините электропроводку.
5. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежа.
Датчик определения занятости переднего пассажирского сиденья
Датчик вмонтирован в покрытие сиденья. Выполнение процедуры его замены следует поручить специалистам автосервиса.
