1 - Штифт фиксирующей пружины; 2 - Корпус; 3 - Цилиндр замка; 4 - Втулка; 5 - Шарик; 6 - Фиксатор; 7 - Основание корпуса; 8 - Стопорное кольцо; 9 - Каретка с рычагом (версия с единым замком); 10 - Торсионная пружина; 11 - Винтовая пружина
1. Снимите наружную ручку замка и основание ее корпуса (см. Снятие и установка наружной ручки двери).

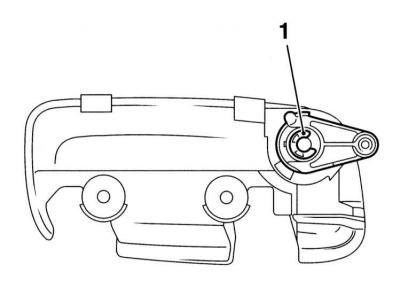

2. Вставьте ключ в замок и снимите стопорное кольцо (1) с внутреннего торца цилиндра.
3. Снимите с внутреннего торца цилиндра каретку и рычаг, - постарайтесь запомнить установочное положение компонентов. Также снимите торсионную и винтовую пружины (см. иллюстрацию Детали установки цилиндра замка передней двери).
4. Краской пометьте положение корпуса цилиндра относительно пластины. При помощи выколотки диаметром 2.5 мм выбейте штифт фиксирующей пружины, - постарайтесь не повредить края отверстия.
5. Снимите цилиндр замка, направляющую втулку, шарики и фиксатор.
Цилиндр замка заменяется в комплекте с фиксатором.
6. Установка производится в обратном порядке, - не забудьте расчеканить штифт фиксирующей пружины.
