Сборка защелки замка
1. Поднимите оконное стекло и снимите панель внутренней обивки двери (см. Снятие и установка внутренней обивки дверей).
2. Через большое отверстие в дверной раме отсоедините шток, соединяющий наружную ручку с защелкой. То же проделайте со штоком внутренней ручки, а также со штоками наружного и внутреннего замков и электромагнитного исполнительного устройства (при соответствующей комплектации) (см. сопроводительную иллюстрацию).
3. Все штоки крепятся посредством пластмассовых фиксаторов. Отпустите входящую в зацепление со штоком часть фиксатора, затем потяните шток, высвобождая его из посадочного отверстия.

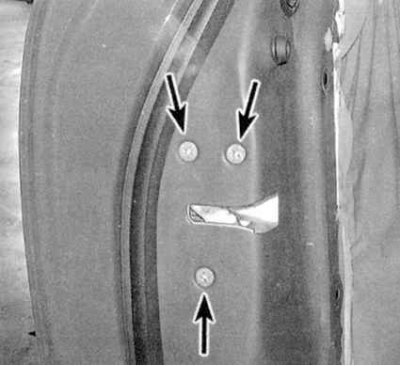

4. Выверните винты крепления защелки к двери (см. сопроводительную иллюстрацию). Извлеките сборку защелки через предусмотренное в дверной раме отверстие.
5. Установка производится в обратном порядке.
Наружная ручка и цилиндр дверного замка
1. Закройте окно и снимите панель внутренней обивки двери и водозащитный экран (см. Снятие и установка внутренней обивки дверей).
2. Через отверстие в дверной раме отпустите пластмассовые фиксаторы крепления к защелке исполнительных штоков наружных ручки и замка двери (см. сопроводительную иллюстрацию).
3. Выверните болты крепления наружной ручки (см. иллюстрацию выше).
4. Снимите ручку и сборку цилиндра замка с автомобиля.
5. Установка производится в обратном порядке.
Внутренняя ручка
1. Снимите панель внутренней обивки и отделите водозащитный экран (см. Снятие и установка внутренней обивки дверей).
2. Отпустите направляющую исполнительного штока, затем выверните винты крепления ручки (см. сопроводительную иллюстрацию).
3. Высвободите ручку из двери и отсоедините от ее задней стороны исполнительный шток. Снимите ручку.
4. Установка производится в обратном порядке.
