Передние двери
1. Снимите панель обивки двери и пластмассовую изолирующую мембрану (см. Снятие и установка панелей внутренней отделки салона).
2. Полностью поднимите стекло. На моделях, оборудованных боковыми подушками безопасности отсоедините отрицательный провод от батареи и обождите минимум 1 минуту, в течение которой должен разрядиться конденсатор автономного источника питания. Отсоедините электропроводку, выверните крепеж и снимите датчик подушки безопасности в сборе с опорным кронштейном.
Правый датчик отличается от левого - не перепутайте их при установке.
3. Высверлите заклепки крепления заднего направляющего желоба стеклоподъемника к внутренней панели двери и извлеките желоб из дверной рамы через отверстие.

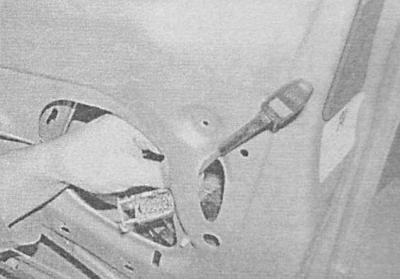

4. На моделях с электроприводными стеклоподъемниками временно подключите выключатель регулятора и подсоедините отрицательный провод к батарее. На моделях с ручными стеклоподъемниками временно посадите на свою ось приводную ручку стеклоподъемника. Установите стекло так, чтобы болты крепления его к регулятору были видны через отверстия в двери. Выверните болты.
5. Наклоните стекло вперед, настолько, чтобы высвободить ролик стеклоподъемника от заднего направляющего желоба, затем поднимите стекло вверх и извлеките его из двери, вынув наружу, - возможно, ввиду ограниченности проема, придется переместить стекло стеклоподъемником.
- A. Схема крепления стекла передней двери
- B. Извлечение стекла передней двери
A.
1 - Винты крепления стекла к регулятору; 2 - Направляющий желоб стекла
B.
6. Установка производится в обратном порядке. Установите новые заклепки крепления направляющего желоба. Болты крепления стекла к регулятору на первом этапе следует затянуть от руки, перед окончательным затягиванием болтов стекло следует полностью поднять, затем опустить в соответствующее положение.
Задние двери (включая фиксированную форточку)
1. Снимите панель обивки двери и пластмассовую изолирующую мембрану (см. Снятие и установка панелей внутренней отделки салона).
2. На моделях с электроприводными стеклоподъемниками временно подключите выключатель регулятора и подсоедините отрицательный провод к батарее. На моделях с ручными стеклоподъемниками временно посадите на свою ось приводную ручку стеклоподъемника. Полностью опустите стекло.
3. Аккуратно вытяните резиновое уплотнение из заднего направляющего желоба стекла, затем выверните винт крепления верхнего направляющего желоба. При помощи ключа типа TORX, через отверстия во внутренней панели двери, выверните винты крепления нижнего направляющего желоба.
4. Аккуратно отделите желобы от неподвижного стекла и снимите их вверх с двери. Уплотнение неподвижного стекла должно остаться в желобе.
1 - Вкладыш направляющего желоба; 2 - Направляющий желоб; 3 - Уплотнитель; 4 - Фиксированное стекло
5. Поднимите фиксированное стекло вверх и снимите его с двери.
6. Немного наклоните опускающееся стекло, высвобождая его из желоба стеклоподъемника и, потянув вверх, извлеките из дверной рамы.
Порядок высвобождения стекла задней двери из направляющего желоба регулятора стеклоподъемника
Ввиду ограниченности проема, возможно, придется частично снять уплотнение и переместить стекло стеклоподъемником.
7. Установка производится в обратном порядке.
