Лампу удерживайте только за цоколь во избежание загрязнения баллона и потери яркости.
Новая лампа должна соответствовать заменяемой (номинальная мощность лампы указана на цоколе).
Регулировка пучка света фар выполняется в автосервисе.
Фара, ближний и дальний свет

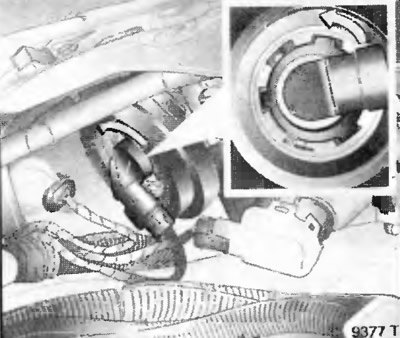

Фара имеет две отдельные лампы для дальнего(внутренние лампы) и ближнего света(наружные лампы).
Ближний свет
1. Откройте капот.

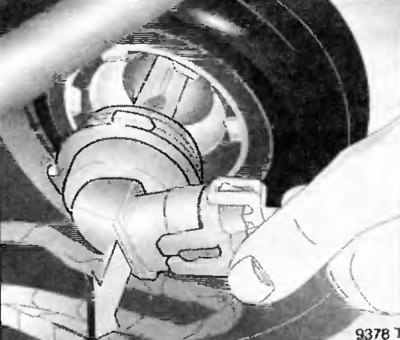

2. Поверните держатели пампы против часовой стрелки.

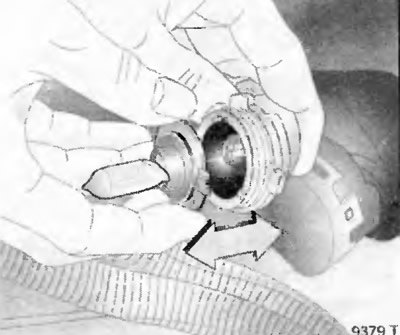

3. Снимите держатель.
4. Выверните лампу.
5. Установите в держатель новую лампу (не дотрагиваясь до баллона).
6. Присоедините лампу так, что бы выступы в держателе совпали с пазами в отражателе.
7. Заверните лампу до упора.
Дальний свет
1. Откройте капот.

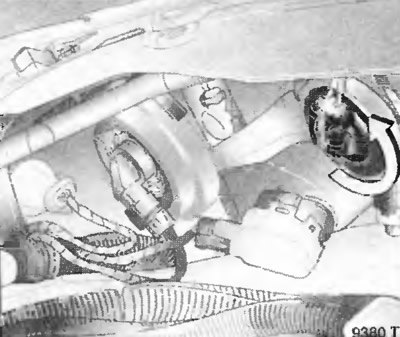

2. Поверните держателе лампы против часовой стрелки.

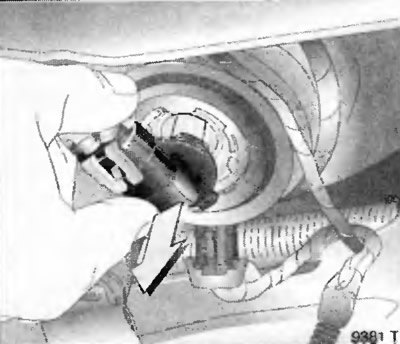

3. Снимите держатель с лампой.

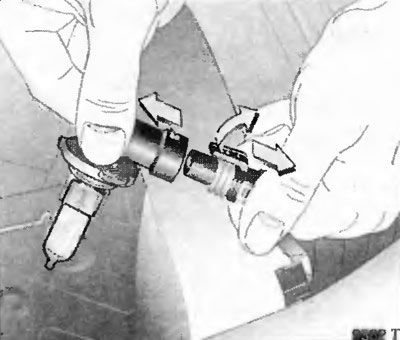

4. Достаньте лампу.
5. Установите новую лампу (не дотрагиваясь до баллона).
6. Вставьте лампу с держателем так, что бы выступы в держателе зашли в выемки на отражателе.
7. Поверните лампу по часовой стрелке до упора
Лампы габаритных фонарей
1. Откройте капот.

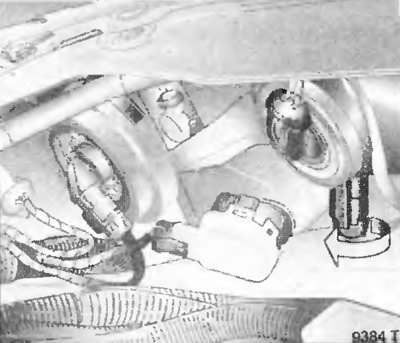

2. Поверните держатель лампы против часовой стрелки.

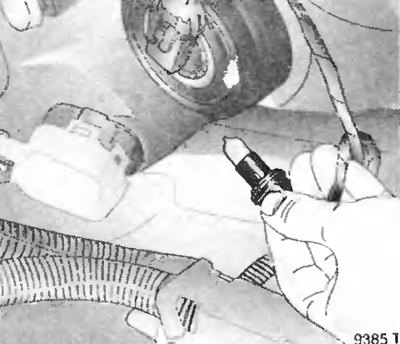

3. Достаньте лампу.
4. Приподнимите защелку и отсоедините разъем провода.
5. Установите новую лампу с держателем, не дотрагиваясь до баллона.
6. Вставьте лампу с держателем так, что бы выступы в держателе зашли в выемки на отражателе.
7. Поверните лампу по часовой стрелке до упора.

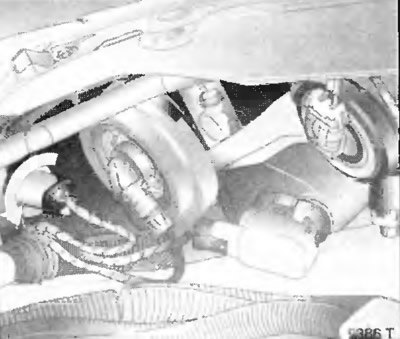

Лампа переднего указателя поворота
Оригинал расположен на ресурсе www.Autoinstruction.ru
1. Откройте капот.

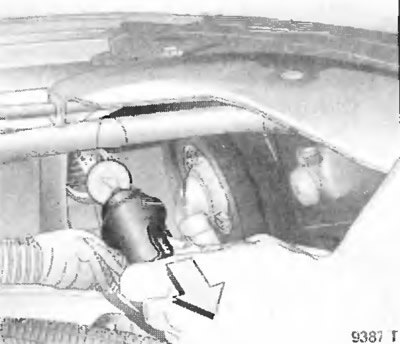

2. Поверните держатель лампы против часовой стрелки.
Лампы противотуманных фар
Замена ламп выполняется в автосервисе.
Лампы задних фонарей, указателей поворота, сигнала заднего хода, задних противотуманных фонарей

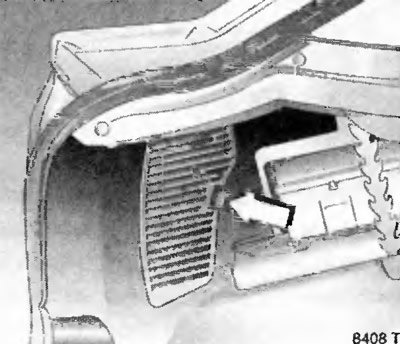

3 — дверный и 5- дверный седан

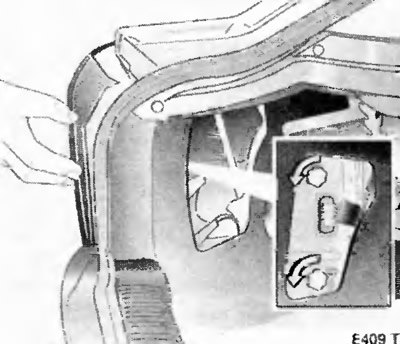

1. Отожмите защелку и снимите крышку.
2. Отсоедините от держателя разъем.

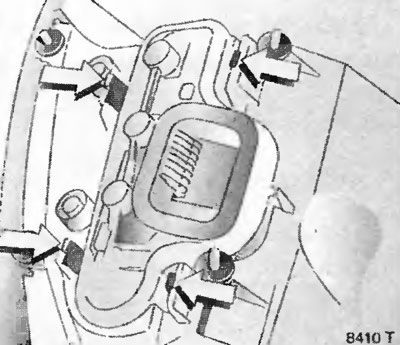

3. Удерживая корпус, отверните две рифленые гайки.
4. Снимите корпус держателей ламп.
5. Отожмите защелки в указанном направлении и снимите держатель ламп.
Лампы располагаются в указанной последовательности (сверху вниз):
- Лампа заднего противотуманного фонаря
- Лампа указателя поворота
- Лампа сигнала заднего хода
- Лама габаритного фонаря /сигнала торможения (двухнитевая)
6. Достаньте лампу из гнезда.
7. Замените лампу в обратном порядке.

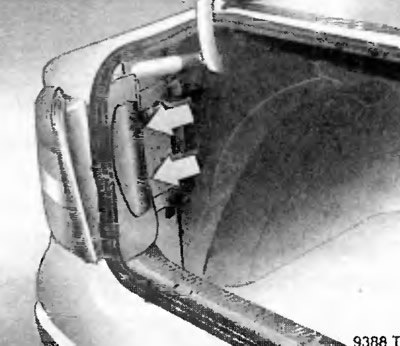

4-х дверный седан

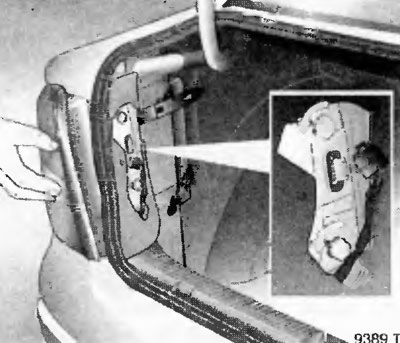

1. Нажмите на защелки и снимите кожух.
2. Отсоедините разъем.
3. Отверните рифленые гайки.

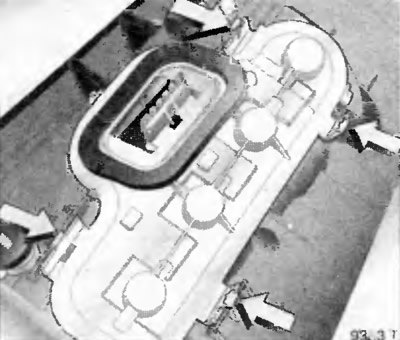

4. Снимите корпус.
5. Нажмите защелки в указанном направлении и снимите держатель ламп:
- Лампа заднего противотуманного фонаря
- Лампа указателя поворота
- Лампа сигнала заднего хода
- Лампа габаритного фонаря /сигнала торможения (двухнитевая)
6. Выверните лампу.
7. Замените лампу в обратном порядке.
Многоместный вариант и автофургон

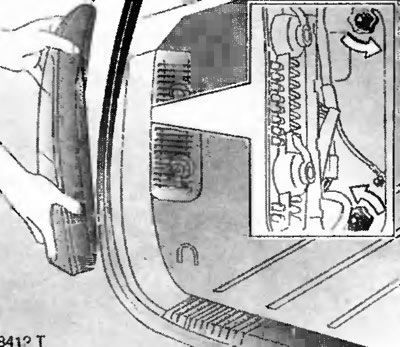

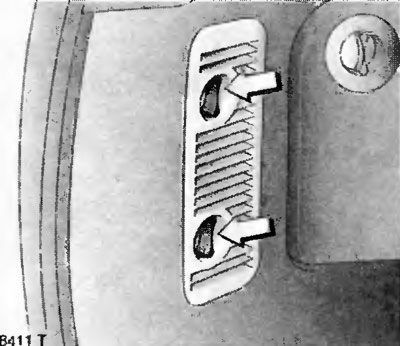

1. Поверните фиксаторы и снимите крышку. На автофургонах подденьте и достаньте крышку.
2. Удерживая корпус, отверните рифленые гайки.

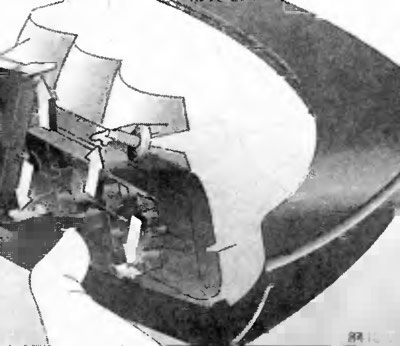

3. Снимите корпус.
4. Нажмите защелки в указанном направлении и снимите держатель ламп.
Лампы располагаются в указанной последовательности (сверху вниз):
- Лампа задних противотуманного фонаря
- Лампа указателя поворота
- Лампа сигнала заднего хода
- Лама габаритного фонаря/сигнала торможения
5. Достаньте лампу из гнезда.
6. Замените лампу, установив в обратном порядке.
Лампа подсветки номерного знака

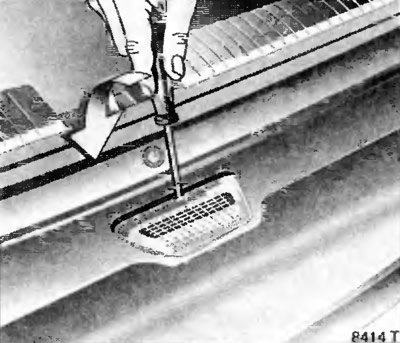

Седан
1. Откройте крышку багажника.

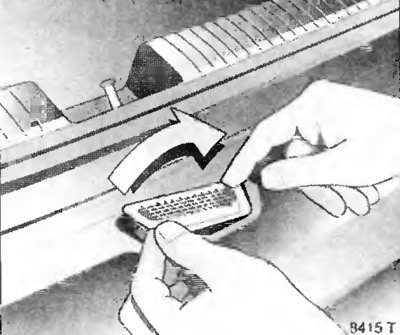

2. Отверткой подденьте и отведите пружину.

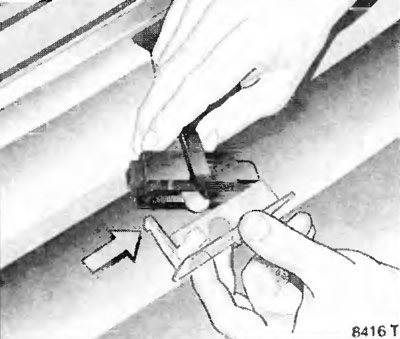

3. Надавите на плафон в правой части и достаньте, поддев его слева.
4. Нажмите на язычок и снимите рассеиватель.
5. Достаньте лампу.
6. Замените лампу.
Многоместный вариант и автофургон
1. Откройте крышку заднего отсека.

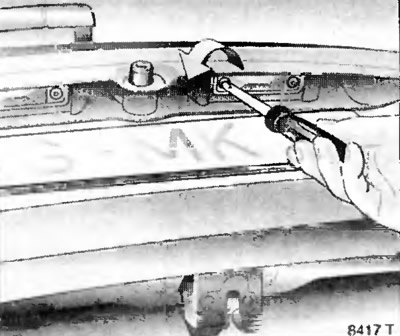

2. Отверните винты крепления и снимите плафон лампы.
3. Слегка надавите на лампу и достаньте.
4. Замените лампу.

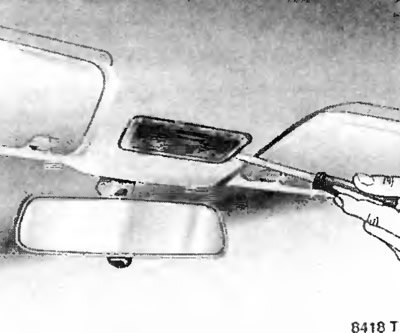

Дверная лампа, задние лампы подсветки для чтения, лампа освещения перчаточного ящика, лампа багажника/грузового отсека

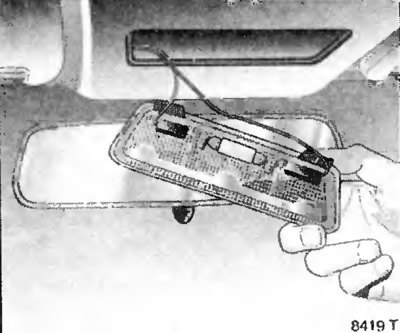

Перед снятием лампы, закройте дверь или нажмите на кнопку концевого выключателя, отключив лампу от бортовой сети.
1. Подденьте и снимите плафон. На дверном плафоне и на плафоне лапы для чтения подденьте и достаньте линзы.
2. Сместите лампу и достаньте.
3. Замените лампу.
Подсветка щитка приборов, подсветка информационного дисплея
Замена ламп выполняется в автосервисе.
