Откройте ящик, отожмите боковые защелки, откиньте ящик и снимите.

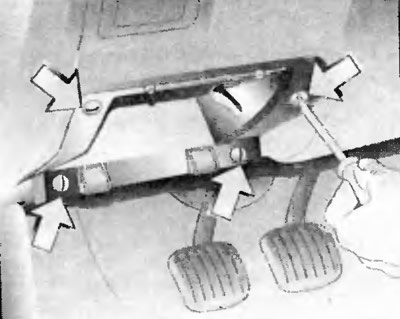

Отпустите винты и снимите каркас для крепления вещевого ящика.
Нумерация предохранителей указана на тыльной стороне крышки монтажного блока.

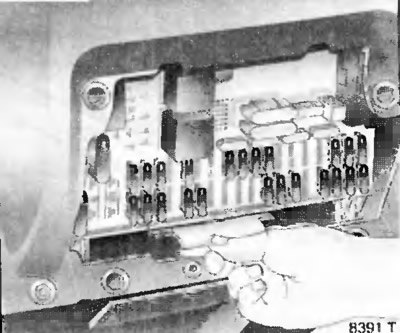

Чтобы заменить предохранитель, подайте рукоятку на себя (по стрелке) и откиньте панель с предохранителями.
Рекомендуется возить с собой запасные штатные предохранители, которые устанавливаются в монтажном блоке, в месте, отмеченном желтым цветом.
В монтажном блоке с правой стороны вложен пинцет для извлечения неисправного предохранителя.
[Перейдите к источнику по ссылке: www.autoinstruction.ru]
Перед заменой предохранителя отключите соответствующий выключатель и зажигание.
Достаньте предохранитель пинцетом.
Перегоревший предохранитель можно опознать по расплавленной токовой нити.
Перед заменой установите причину перегорания и устраните. Новый предохранитель должен полностью соответствовать заменяемому. Новый предохранитель вставьте на место снятого.
Номинальный ток предохранителя можно определить по цветовой маркировке:
| Коричневый | 7,5 А |
| Красный | 10А |
| Синий | 15А |
| Желтый | 20А |
| Зеленый | З0А |
| Оранжевый | 40А |

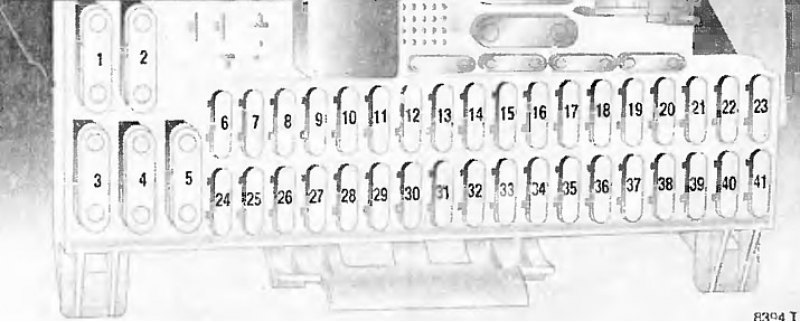

Предохранители, установленные в салоне
Блок предохранителей в моторном отсеке
В моторном отсеке расположены предохранители запальных свечей и обогрева топливного фильтра (дизельные модели), а также другие предохранители и реле, назначение которых определяется комплектацией автомобиля. Эти предохранители находятся под этой крышкой.
Снятие блока главных предохранителей (в блоке устанавливается до 8 предохранителей). Выход из строя этих предохранителей указывает на неисправность основных узлов электрооборудования.
