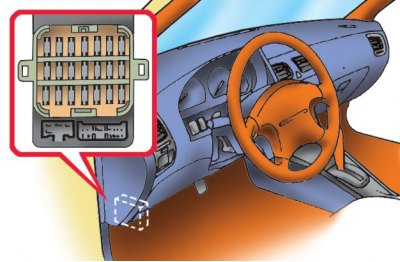

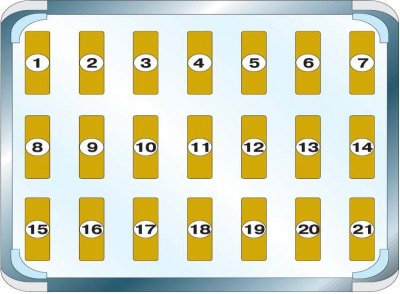

Блок с плавкими предохранителями, расположенный под панелью приборов
 |
 |
| N предохранителя | Ток | Электрическая цепь |
| 1 | 15 А | Контрольная лампа поворотов. Габаритное освещение |
| 2 | 20 А | Очиститель и омыватель ветрового стекла |
| 3 | 20 А | Прикуриватель. Управление зеркалами заднего вида |
| 4 | 10 А | Задний фонарь (левая сторона) |
| 5 | 10 А | Задний фонарь (правая сторона) |
| 6 | 15 А | Передняя противотуманная фара |
| 7 | 20 А | Обогреватель заднего стекла |
| 8 | 15 А | Блок SPS подушки безопасности |
| 9 | 10 А | Управление яркостью освещения |
| 10 | 10 А | Электро-пневматическая подвеска |
| 11 | 20 А | Центральный замок |
| 12 | 20 А | Звуковой сигнал. Стоп-сигнал |
| 13 | 20 А | Вентилятор системы охлаждения |
| 14 | 10 А | Блок управления автоматической коробкой передач |
| 15 | 10 А | Измеритель потока воздуха |
| 16 | 15 А | Система зажигания. Блок SPS подушки безопасности |
| 17 | 15 А | Радиоприемник |
| 18 | 10 А | Управление круиз-контроля. Управление ABS |
| 19 | 20 А | Клапана ABS |
| 20 | 15 А | Вентилятор отопителя |
| 21 | 15 А | Вентилятор отопителя |
Блок с плавкими предохранителями, расположенный под нижней частью панели приборов
 |
 |
| N предохранителя | Ток | Электрическая цепь |
| 22 | 15 А | Розетка |
| 20А | Обогрев сидений | |
| 23 | 15 А | Противообледенитель стеклоочистителя |
| 24 | Пусто | |

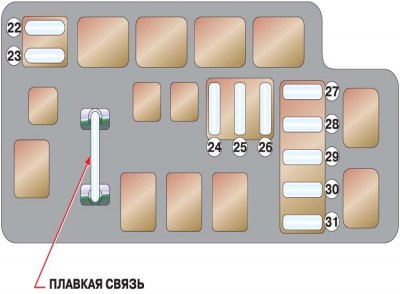

Блок с плавкими предохранителями, расположенный в моторном отсеке
 |
 |
| N предохранителя | Ток | Электрическая цепь |
| 22 | 20 А | Вентилятор системы охлаждения |
| 23 | 10 А | Кондиционер |
| 24 | Запасной | (Не используемый) |
| 25 | Запасной | (Не используемый) |
| 26 | Запасной | (Не используемый) |
| 27 | 15 А | Аварийная световая сигнализация |
| 28 | 20 А | Переключатель освещения |
| 29 | 15 А | Фара (левая сторона) |
| 30 | 15 А | Часы |
| Подсветка салона | ||
| Контрольная лампа иммобилайзера | ||
| 31 | 15 А | Фара (правая сторона) |
