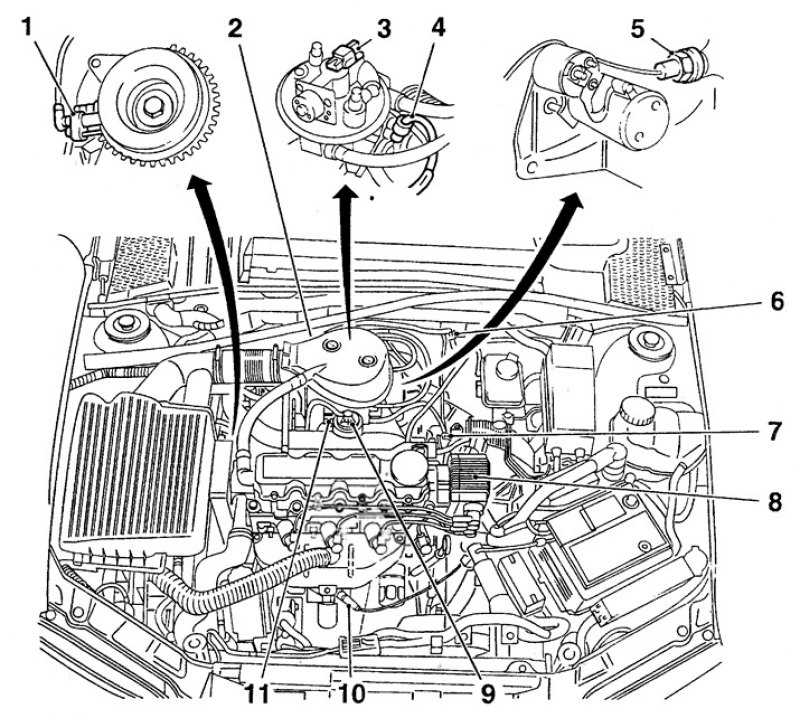

5.1 Устройство однофорсуночной системы впрыска Multitec: 1. Датчик оборотов двигателя; 2. Дроссельный патрубок; 3. Форсунка (МАР-датчик); 4. Датчик угла поворота дроссельной заслонки; 5. Датчик детонации; 6. Датчик давления во впускном коллекторе; 7. Клапан продувки бачка с поглотителем; 8. Блок зажигания; 9. Клапан рециркуляции; 10. Датчик кислорода; 11. Электропривод переключения холостого хода

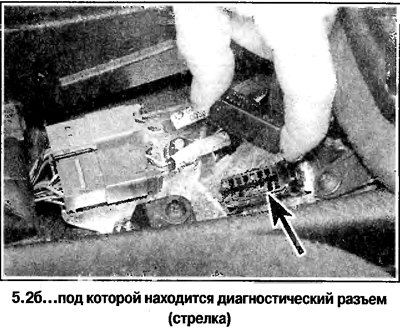

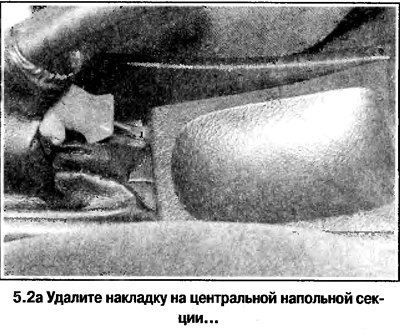

2. Обслуживание системы впрыска выполняется в автосервисе. Для проверки однофорсуночной системы впрыска предусмотрен диагностический разъем (смотрите фотографию), который смонтирован под декоративной накладкой, рядом с рычагом, стояночного тормоза.
3. Двухвальные двигатели 1,4 и 1,6 л оборудуются многофорсуночной системой впрыска Multitec S (смотрите фотографию).

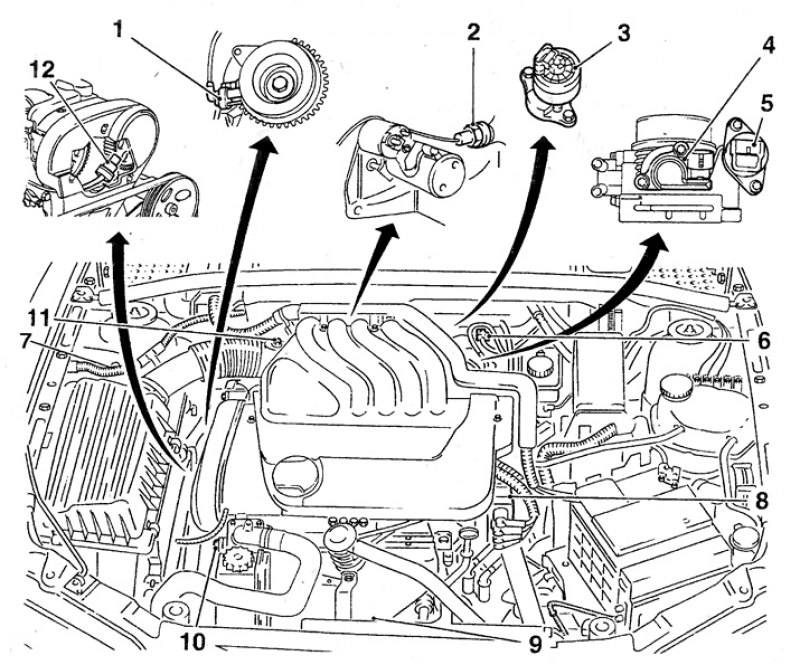

5.3 Устройство многофорсуночной системы впрыска Multitec S: 1. Датчик оборотов двигателя; 2. Датчик детонации хода; 3. Клапан рециркуляции; 4. Датчик угла поворота дроссельной заслонки; 5. Электропривод переключения холостого; 6. Датчик давления во впускном коллекторе (МАР-датчик); 7. Клапан продувки бачка с поглотителем; 8. Блок зажигания; 9. Датчик кислорода; 10. Датчик температуры охлаждающей жидкости; 11. Датчик температуры воздуха на входе в коллекторе; 12. Датчик вращения распредвала
4. На неисправность этой системы указывает загорание контрольной лампы на панели приборов. Диагностический разъем системы смонтирован под декоративной накладкой, рядом с рычагом стояночного тормоза (см. выше).
5. Двигатели 1,8 и 2,0 л оборудуются многофорсуночной системой впрыска Simtec 70 (смотрите фотографию), которая отличается от системы Multitec S только наличием измерителя массового расхода воздуха.

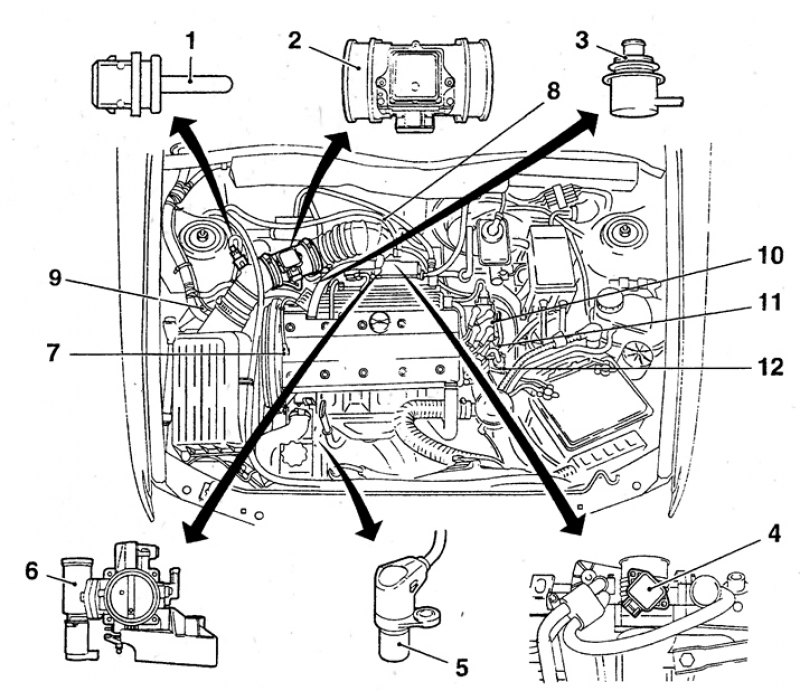

5.5 Устройство многофорсуночной системы впрыска Simtec 70: 1. Датчик температуры воздуха на входе в коллектор; 2. Измеритель расхода воздуха; 3. Регулятор давления топлива; 4. Датчик угла поворота дроссельной заслонки; 5. Датчик оборотов двигателя; 6. Электропривод переключения холостого хода; 7 Датчик вращения распредвала; 8. Датчик детонации; 9. Клапан продувки бачка с поглотителем; 10. Блок зажигания; 11. Датчик температуры охлаждающей жидкости; 12. Клапан рециркуляции
