Модуль подушки безопасности со стороны водителя
1. Выставьте руль в положение езды по прямой.

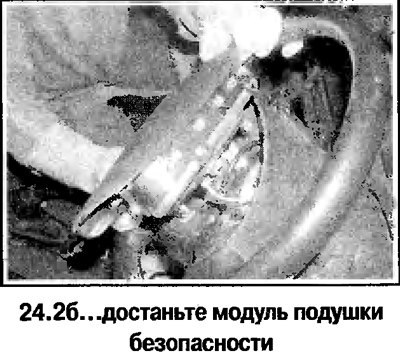

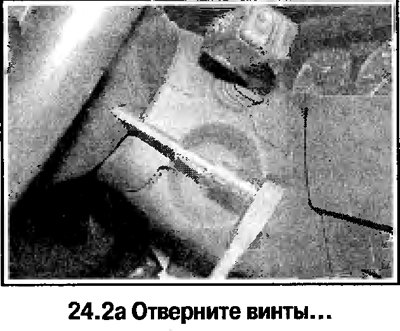

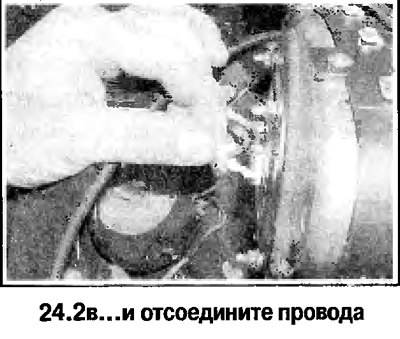

2. Отверните 2 винта за рулевым колесом (смотрите фотографию). Отсоедините провода и снимите модуль подушки.
Модуль подушки безопасности со стороны пассажира
3. Снимите перчаточный ящик.

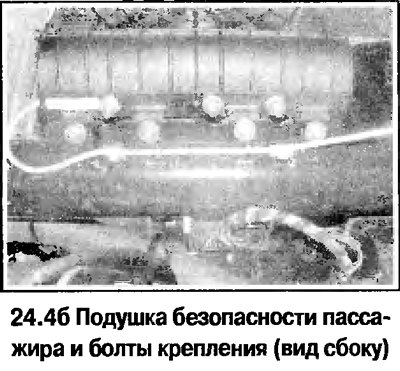

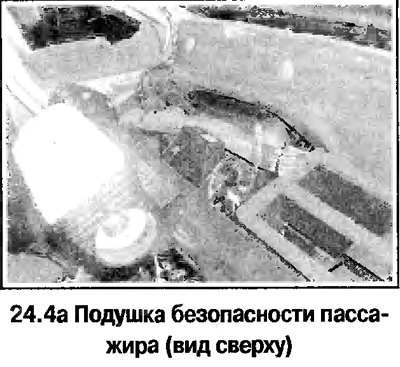

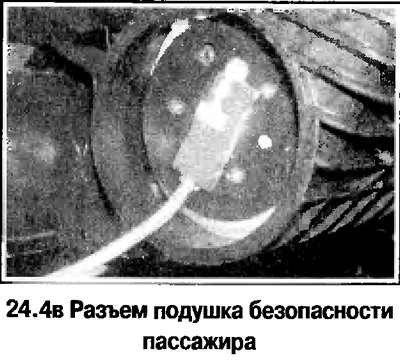

4. Отверните 2 болта (смотрите фотографию) и достаньте модуль подушки, отсоединив разъем.
Боковая подушка безопасности
5. Отключите подушки безопасности.
6. Снимите обивку со спинки переднего сиденья, приподняв ее со скоб.
7. Отсоедините разъем.
8. Отверните 3 гайки и снимите модуль подушки. При установке модуля гайки замените.
Контактный блок системы пневмобезопасности
9. Снимите модуль подушки безопасности со стороны водителя.
10. Выставьте руль в положение езды по прямой и снимите руль.
11. Снимите оба кожуха рулевой колонки.

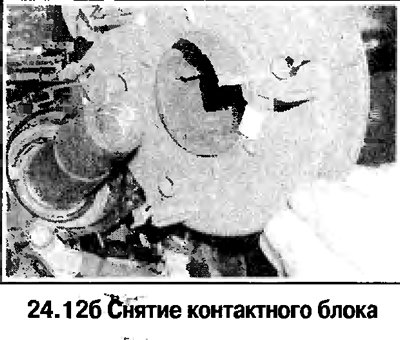

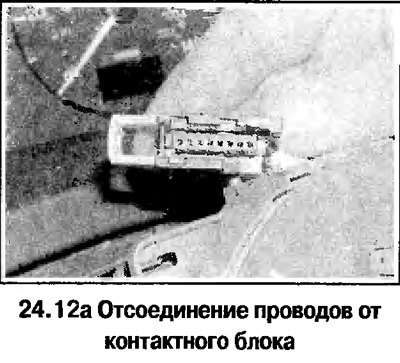

12. Удалите стопорную пластину и отсоедините от блока разъем (смотрите фотографию). Отведите 4 скобы и достаньте блок. Примите меры к тому, чтобы не нарушить положения обеих частей контактного блока, рекомендуется обмотать их скотчем.
13. При установке нового контактного блока определите его центральное положение. Для этого нажмите на фиксатор блока и осторожно поверните внутреннюю часть блока против часовой стрелки до ощущения сопротивления. Поверните внутреннюю часть блока по часовой стрелке на 2,5 оборота и совместите стрелки на внутренней и наружной частях контактного блока. Установите блок на рулевую колонку так, чтобы штифты блока зашли в отверстия колонки. Осторожно нажмите на блок до щелчка. Присоедините провода и установите снятые детали.
Внимание! В случае поломки скоб контактный блок следует заменить.
Блок управления модуля подушки безопасности
14. Отключите подушки безопасности.

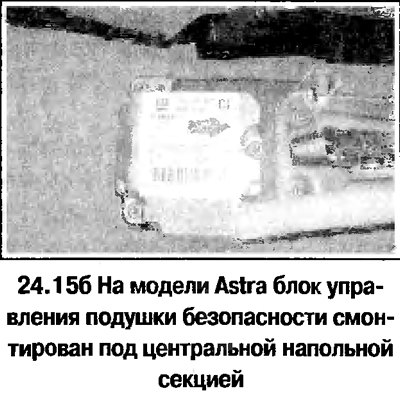

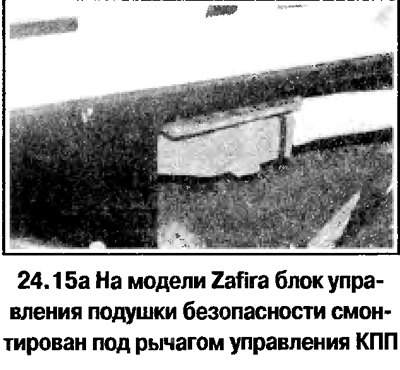

15. Снимите напольную секцию. На модели Zafira снимите также рычаг управления КПП (смотрите фотографию).
16. Отсоедините провода, отверните гайки и снимите блок управления. Обратите внимание, что стрелка на блоке обращена вперед по ходу автомобиля.
17. Установка выполняется в обратном порядке. Адаптация нового блока выполняется в автосервисе.
18. Остальные узлы и детали системы пневмобезопасности выполняется в автосервисе.
