2. Противоугонная система рассматриваемых автомобилей срабатывает от передатчика, вмонтированного в ключ, и включает звуковой сигнал. Система состоит из концевых выключателей, установленных на дверях и капоте и ультразвуковых датчиков, установленных в салоне на центральных стойках кузова (смотрите фотографию).

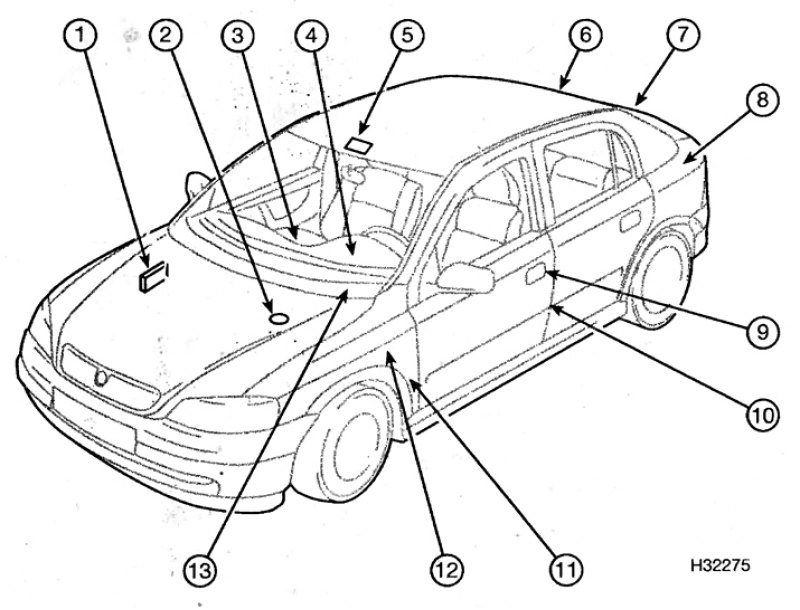

21.2 Противоугонная система: 1. Блок управления центрального замка и противоугонной сигнализации; 2. Подкапотный концевой переключатель; 3. Светодиод (внутри выключателя аварийной сигнализации); 4. Замок зажигания; 5. Ультразвуковой датчик; 6. Датчик, срабатывающий при разбивании стекла (подключающий цепь обогревателя заднего стекла к блоку управления центрального замка и противоугонной сигнализации); 7. Выключатель, встроенный в крышку багажника; 8. Подсветка багажного отсека; 9. Барабанный выключатель замка двери водителя

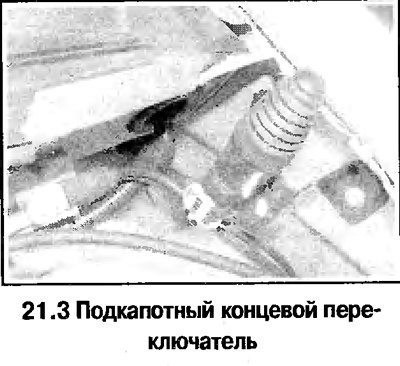

3. Подкапотный концевой переключатель крепится 2 винтами рядом с кромкой капота (смотрите фотографию).
[Оригинал выложен на портале: autoinstruction.ru]

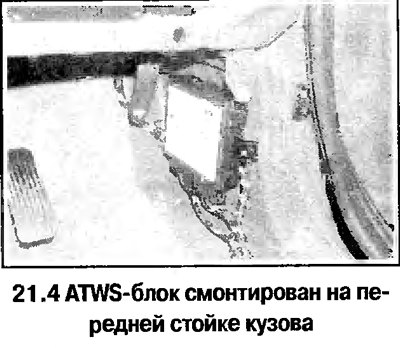

4. Блок управления центрального замка и противоугонной сигнализации (ATWS-блок) крепится 2 гайками на передней стойке кузова. Предварительно надо снять накладку, отвернув винт (смотрите фотографию).

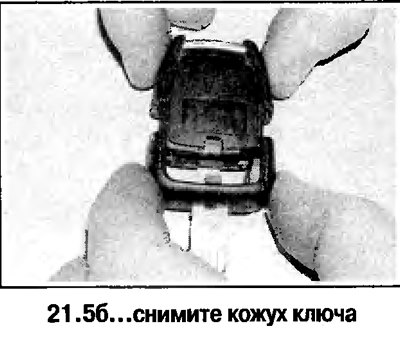

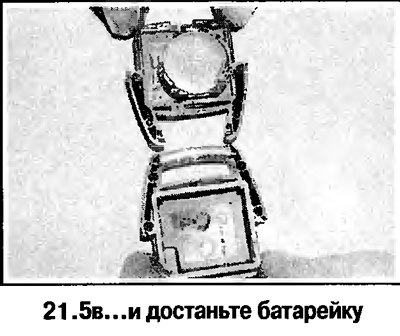

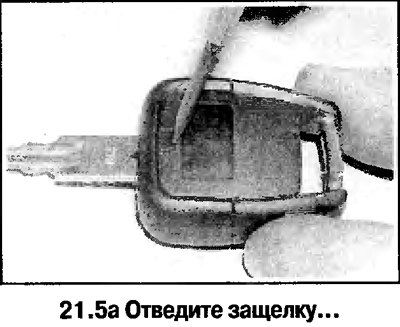

5. Замена батарейки вмонтированного в ключ передатчика иллюстрируется на фото.
