2. В нише для ног со стороны водителя отверните болт крепления вала рулевой колонки к валу рулевого механизма. Отсоедините вал и отведите в сторону.

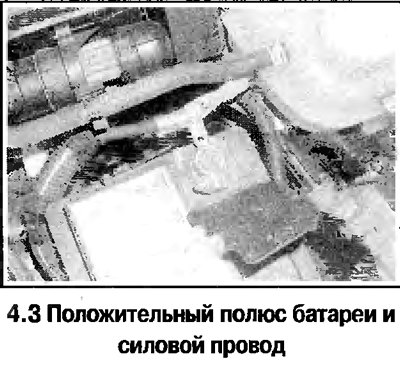

3. Снимите батарею и лоток батареи (смотрите фотографию).
4. Отсоедините разъем от датчика кислорода.
5. На моделях Zafira снимите уплотнитель капота, отверните гайки и снимите крышку над перегородкой моторного отсека.
6. Зафиксируйте радиатор, вставив болты в боковые проушины.
7. Достаньте предохранитель электронасоса гидроусилителя из монтажного блока в левой части моторного отсека. Снимите держатель предохранителя, удалив скобы, и провода электронасоса.
8. Отверните гайку и отсоедините провод на массу из жгута проводов рулевого управления. Обозначьте положение жгута, снимите и отведите жгут в сторону.

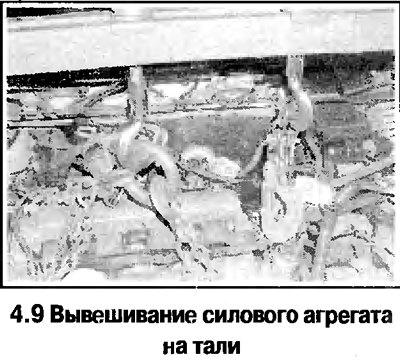

9. Вывесите силовой агрегат (смотрите фотографию).
10. Поднимите передок автомобиля и установите на подставки, снимите колеса и защитную панель двигателя.
11. Снимите передний бампер (Глава 11).
12. Снимите защитную панель правого крыла.
13. Отверните гайки и отсоедините тяги стабилизатора от стоек подвески.
14. Отсоедините от кронштейна ступицы наконечники рулевых тяг. Отверните болты хомутов и отсоедините от кронштейна ступицы шаровые опоры.

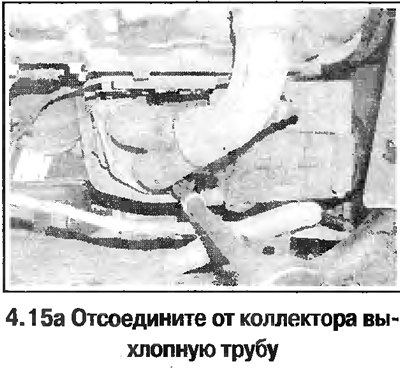

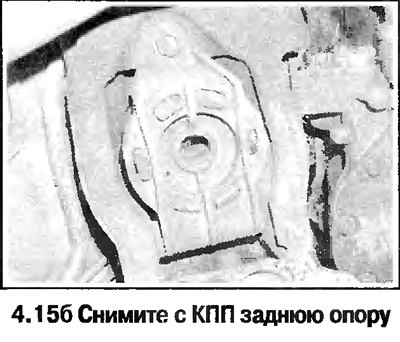

15. Дальнейшие действия иллюстрируются на фото.
16. Обозначьте положение кулисы управления КПП и отсоедините кулису от кронштейна на подрамнике.
17. Установите под подрамник тележку-домкрат, проложив доску.

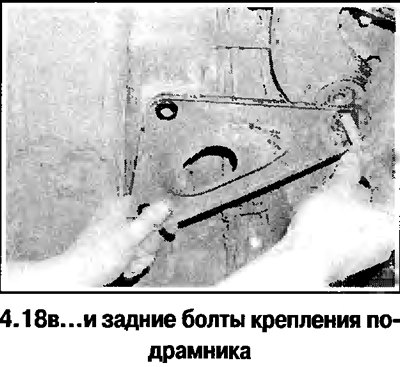

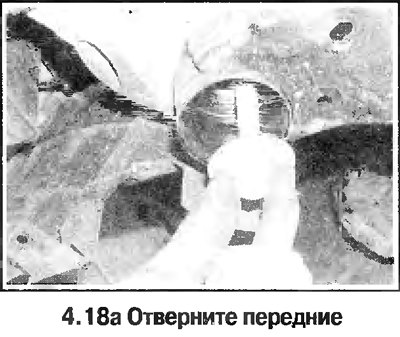

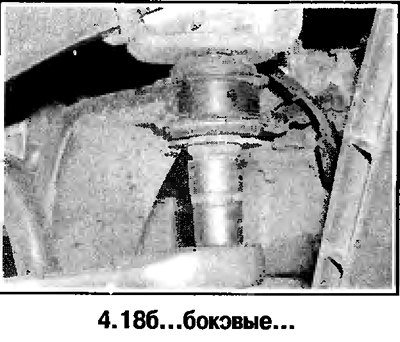

18. Обозначьте положение подрамника и отверните болты крепления подрамника (болты при сборке следует ввернуть по месту). Подрамник крепится 10 болтами (2 передними, 2 болтами над рычагами подвески и 6 задними болтами к кронштейну)

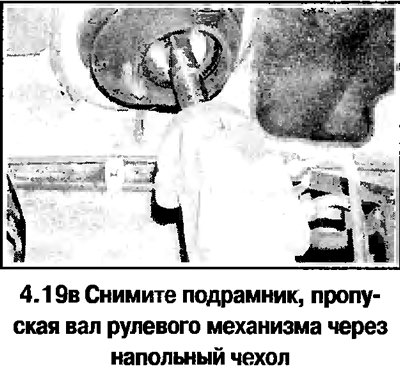

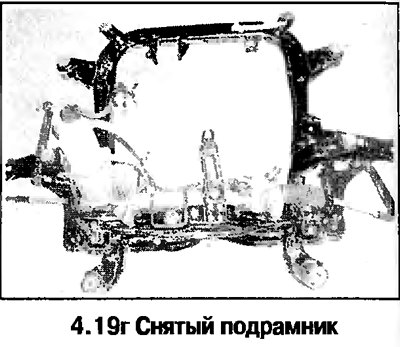

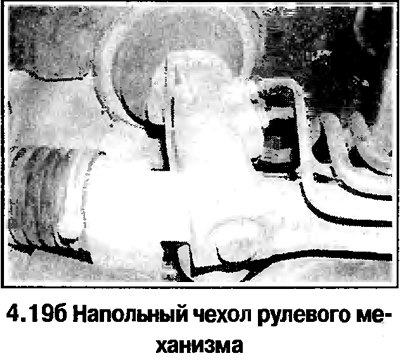

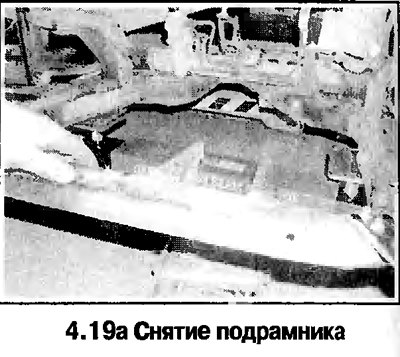

19. С помощником снимите подрамник, пропуская вал рулевого механизма через напольный чехол (смотрите фотографию).
20. Снимите с подрамника рулевой механизм, рычаги подвески и штангу стабилизатора.

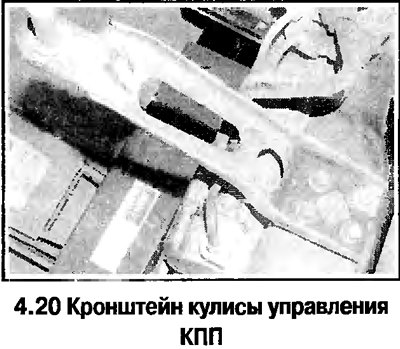

При необходимости снимите кронштейн кулисы, выпрессуйте и замените резиновые буфера (смотрите фотографию).

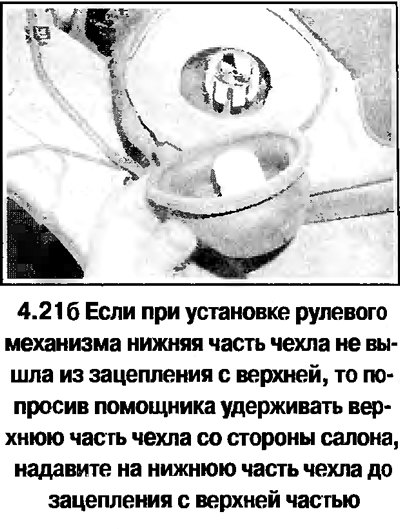

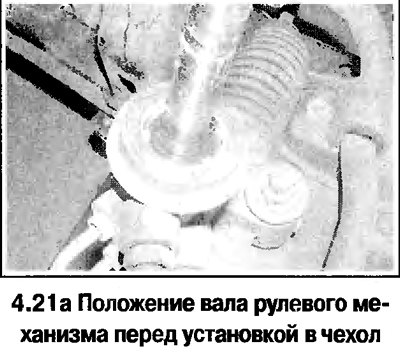

21. Установка выполняется в обратном порядке (смотрите фотографию). Убедитесь, что при установке рулевого механизма нижняя часть чехла не вышла из зацепления с верхней его частью. В противном случае вставьте нижнюю часть чехла до зацепления с верхней (смотрите фотографию).
