Блок управления
Если блок будет меняться, то его следует адаптировать в автосервисе.
1. Блок управления централизованной системы запирания смонтирован в нише для ног со стороны пассажира, под боковой облицовкой.
2. Отсоедините батарею от массы.
3. Снимите боковую облицовку в нише для ног со стороны пассажира.

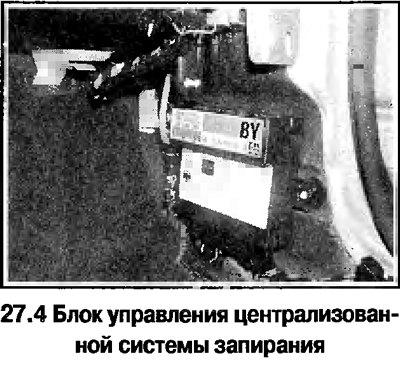

4. Отсоедините от блока два разъема (смотрите фотографию).
5. Отверните 2 винта и снимите блок управления.
6. Установка выполняется в обратном порядке.
Исполнительные механизмы дверных замков
7. Исполнительные механизмы встроены в дверные замки, порядок снятия которых рассмотрен выше.
Исполнительные механизмы замков крышки багажника/заднего отсека
8. Снимите внутреннюю облицовку крышки багажника/задне г: отсека.
9. На моделях седан снимите кожух барабанного выключателя замка.

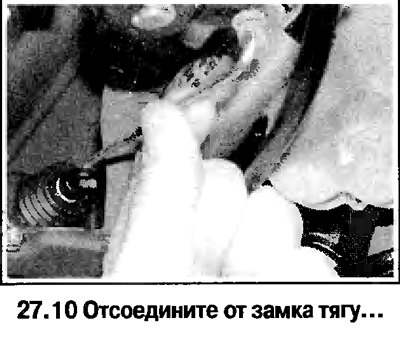

10. Удалите защелку, и отсоедините от замка тягу исполнительного механизма (смотрите фотографию).

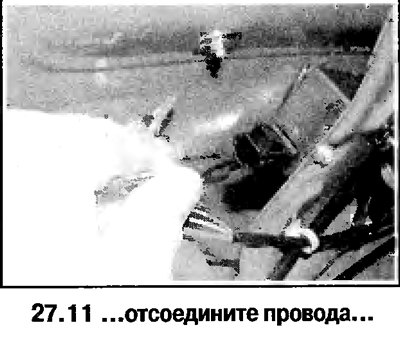

11. Отсоедините от исполнительного механизма провода (смотрите фотографию).

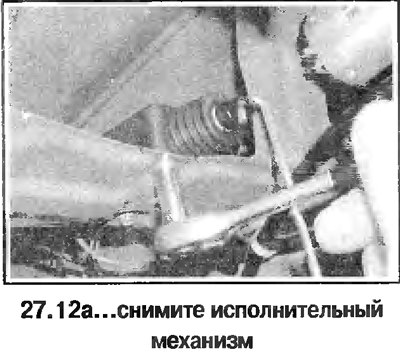

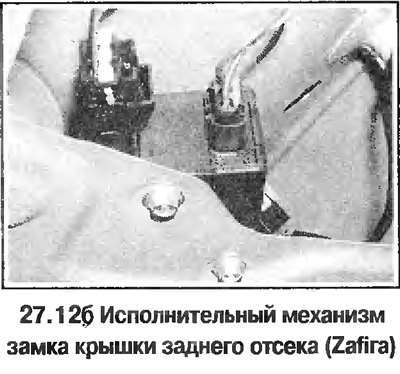

12. Отверните болты и снимите исполнительный механизм (смотрите фотографию).
Исполнительный механизм лючка горловины топливного бака Хэтчбек и седан
13. Снимите коврик в багажнике.
14. Снимите заднюю боковую облицовку.
15. Отсоедините от исполнительного механизма провода, откройте лючок, отверните болты и снимите исполнительный механизм.
Универсал и Zafira
16. В заднем отсеке снимите облицовку, повернув фиксаторы, и снимите крышку исполнительного механизма лючка горловины бака.
17. Отсоедините от исполнительного механизма провода, откройте лючок, отверните болты и снимите исполнительный механизм.
