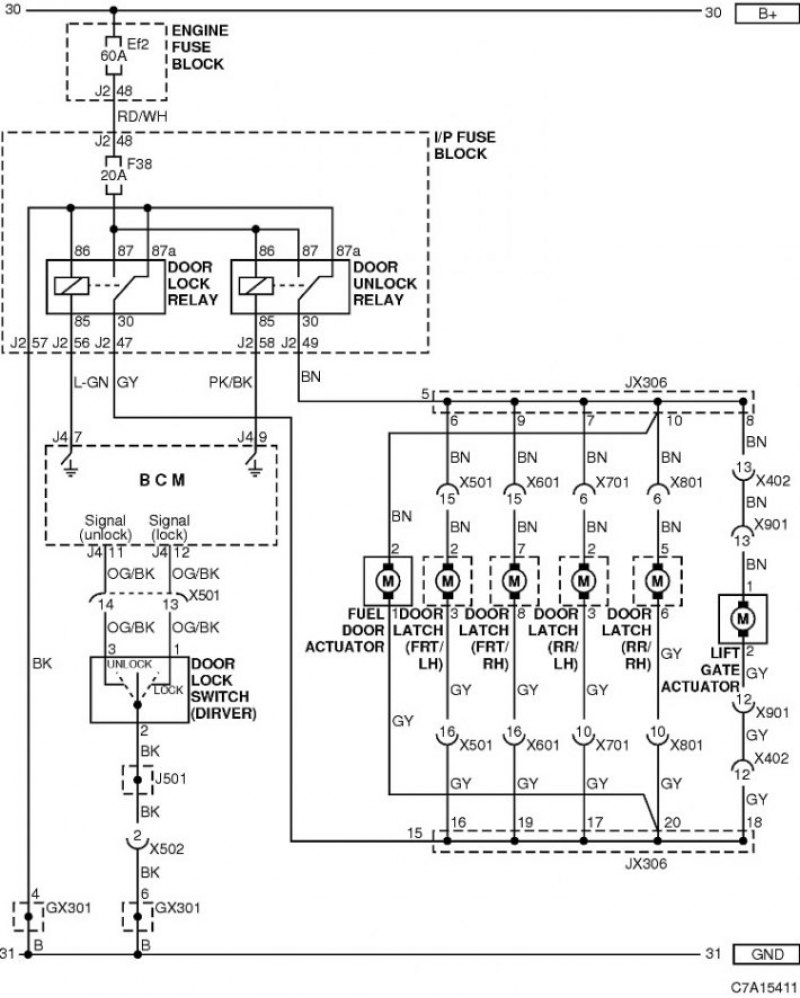

1) ЦЕПЬ ПРИВОДА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X402 (18-контактный, бесцветный) | Задняя откидная дверь - кузов | За левой задней стойкой |
| X501 (18-контактн., серый) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X601 (18-контактн., серый) | Кузов - передняя правая дверь | Под правой передней стойкой |
| X701 (15-контактн., бесцветный) | Кузов - задняя левая дверь | Под левой средней стойкой |
| X801 (15-контактн., бесцветный) | Кузов - задняя правая дверь | Под правой средней стойкой |
| X901 (18-контактный, бесцветный) | Задняя откидная дверь - JPR задней откидной двери | За сиденьем "2" |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |

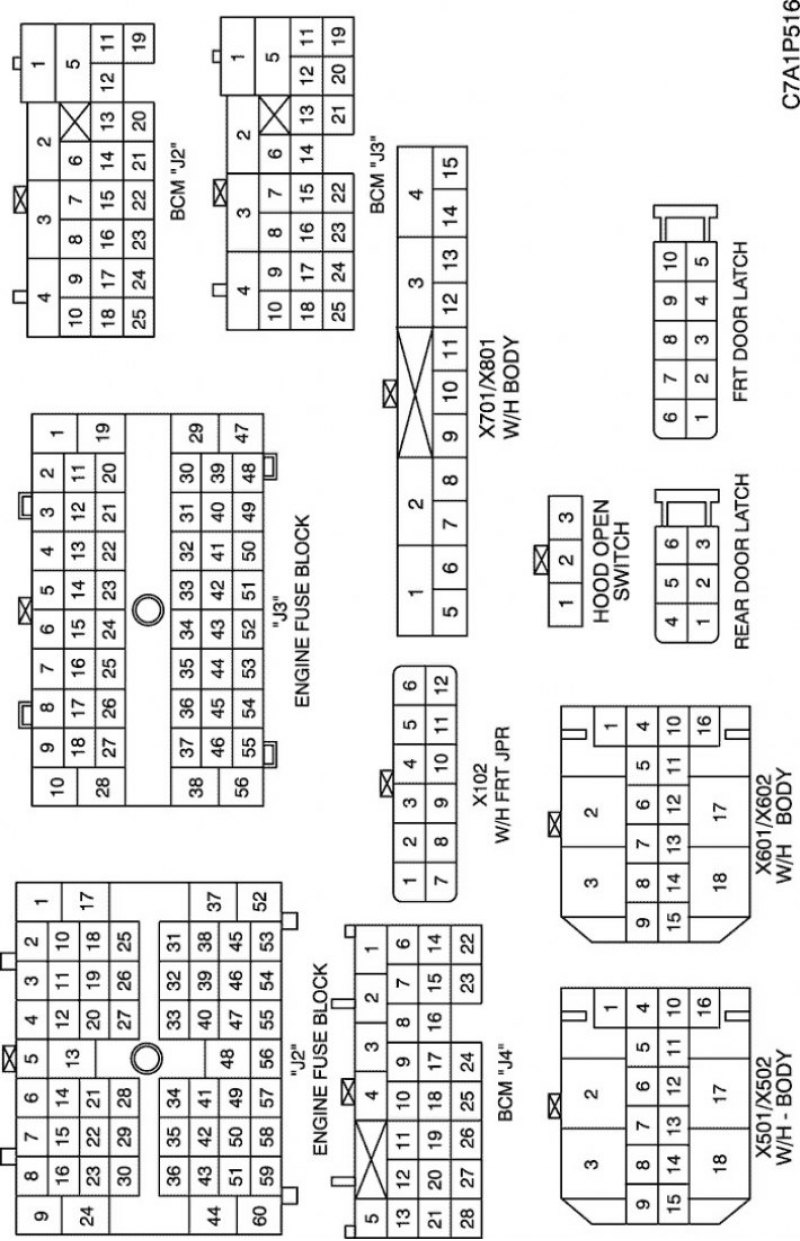

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

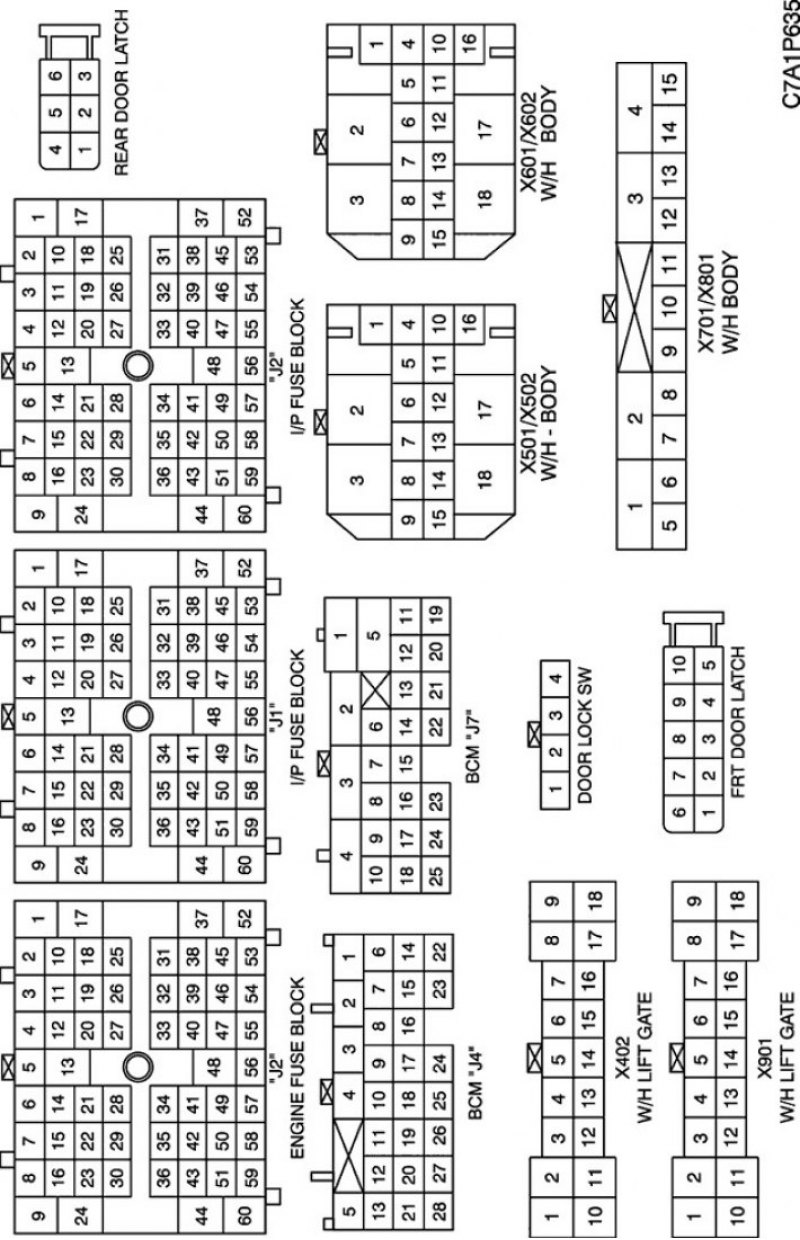

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

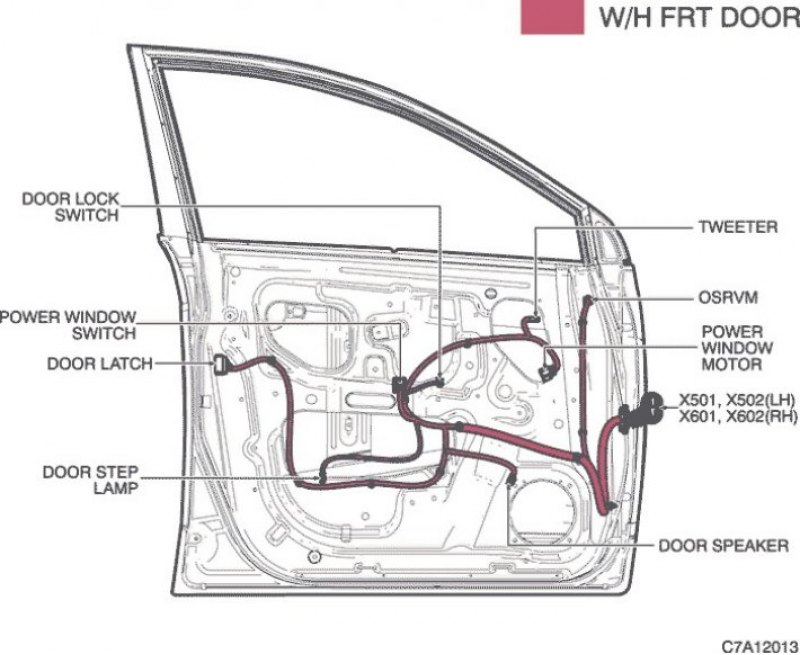

Ж/П ПЕРЕДНЯЯ ДВЕРЬ

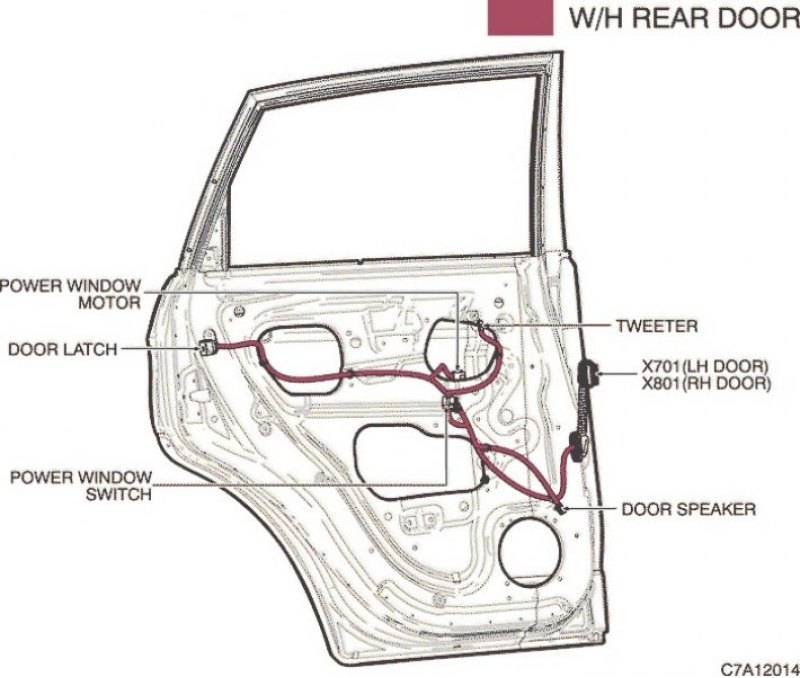

Ж/П ЗАДНЯЯ ДВЕРЬ

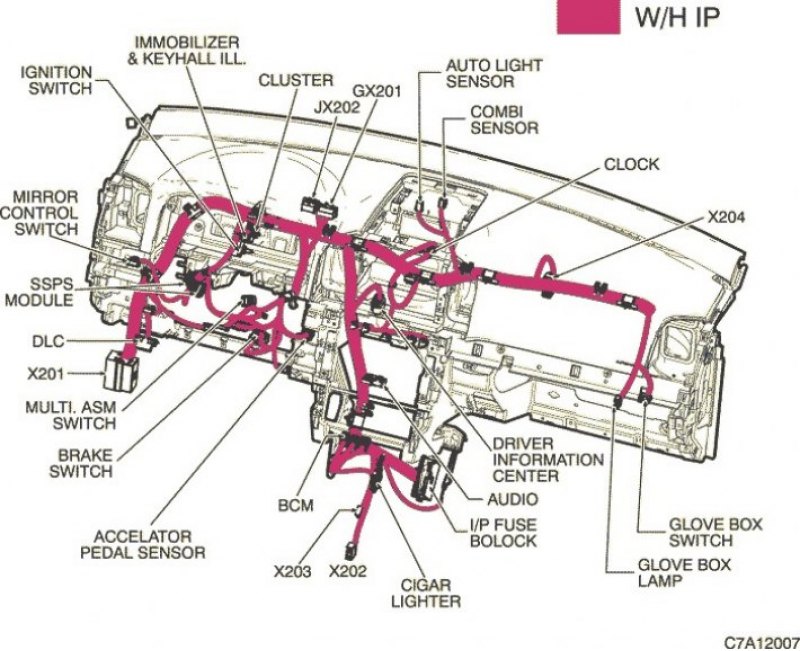

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

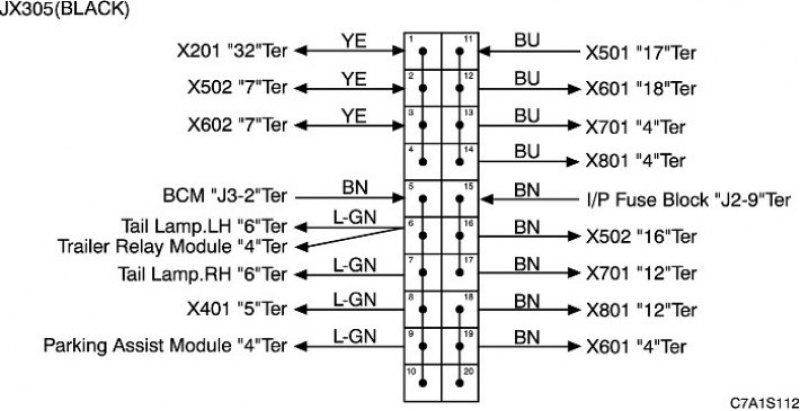

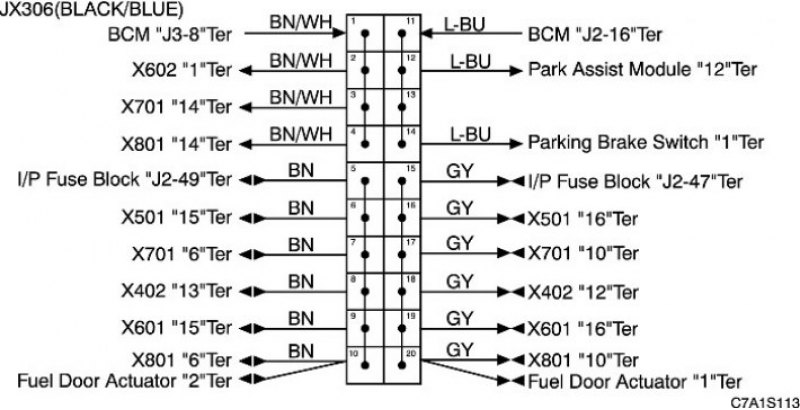

г. КОНТАКТНАЯ КОЛОДКА

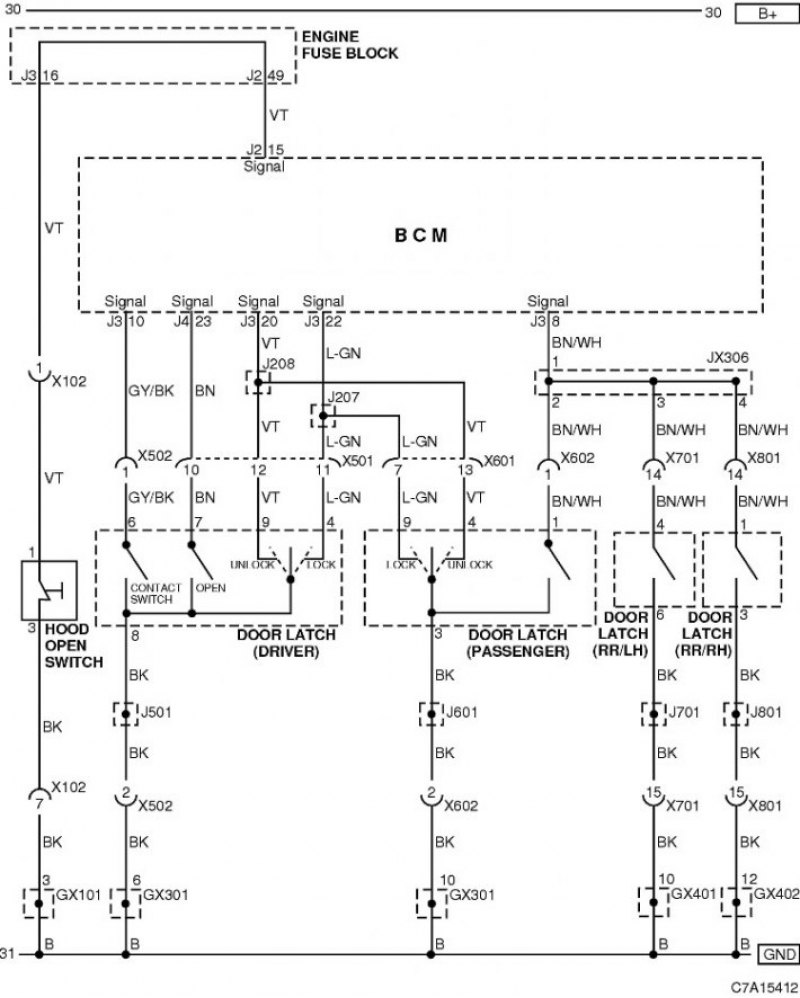

2) ЦЕПЬ ЗАЩЕЛКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X102 (12-контактн., черный) | JPR передней части кузова - передняя часть кузова | За левой фарой |
| X501 (18-контактн., серый) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X502 (18-контактн., бесцветный) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X601 (18-контактн., серый) | Кузов - передняя правая дверь | Под правой передней стойкой |
| X602 (18-контактн., бесцветный) | Кузов - передняя правая дверь | Под правой передней стойкой |
| X701 (15-контактн., бесцветный) | Кузов - задняя левая дверь | Под левой средней стойкой |
| X801 (15-контактн., бесцветный) | Кузов - задняя правая дверь | Под правой средней стойкой |
| GX101 (черный/серый) | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
| GX401 (черный/серый) | Кузов | Правая сторона багажника |
| GX402 (черный/серый) | Кузов | Правая сторона багажника |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

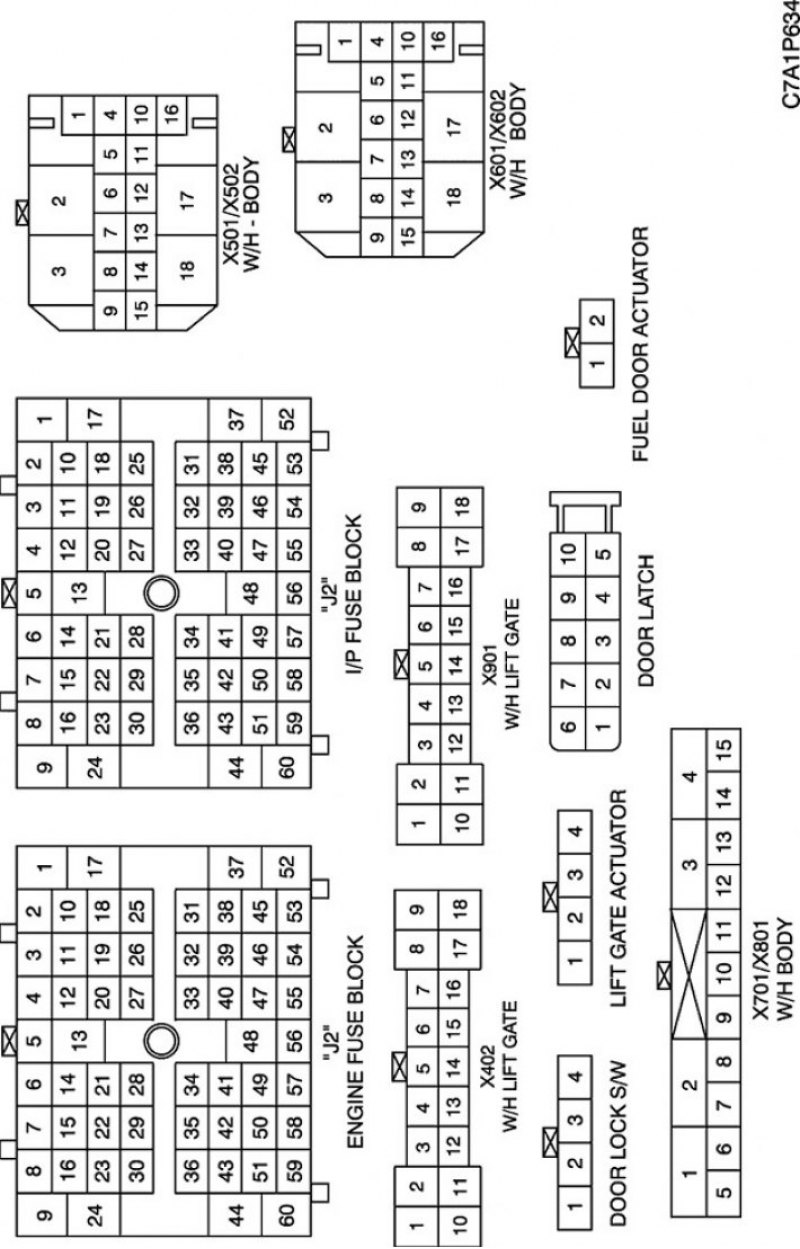

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

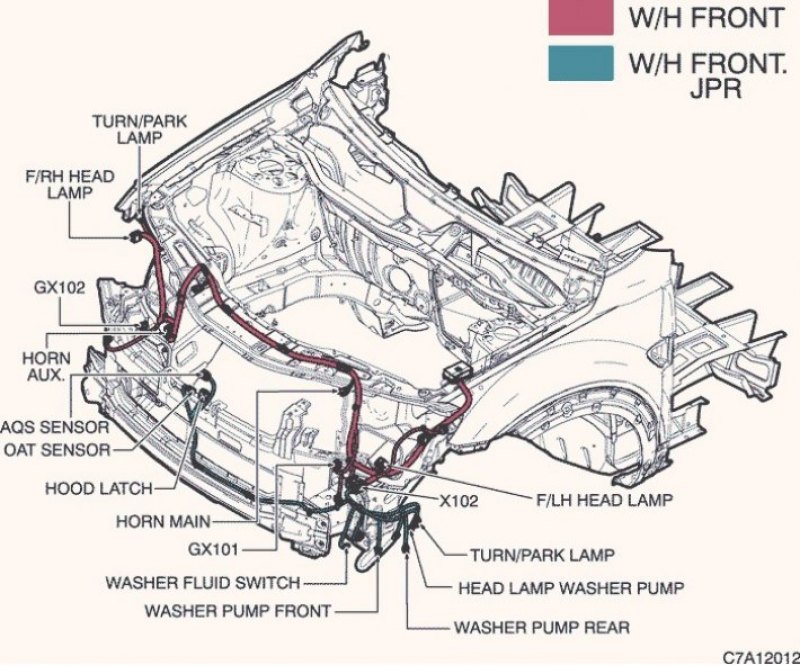

Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
Ж/П ПЕРЕДНЯЯ ДВЕРЬ
Ж/П ЗАДНЯЯ ДВЕРЬ
г. КОНТАКТНАЯ КОЛОДКА

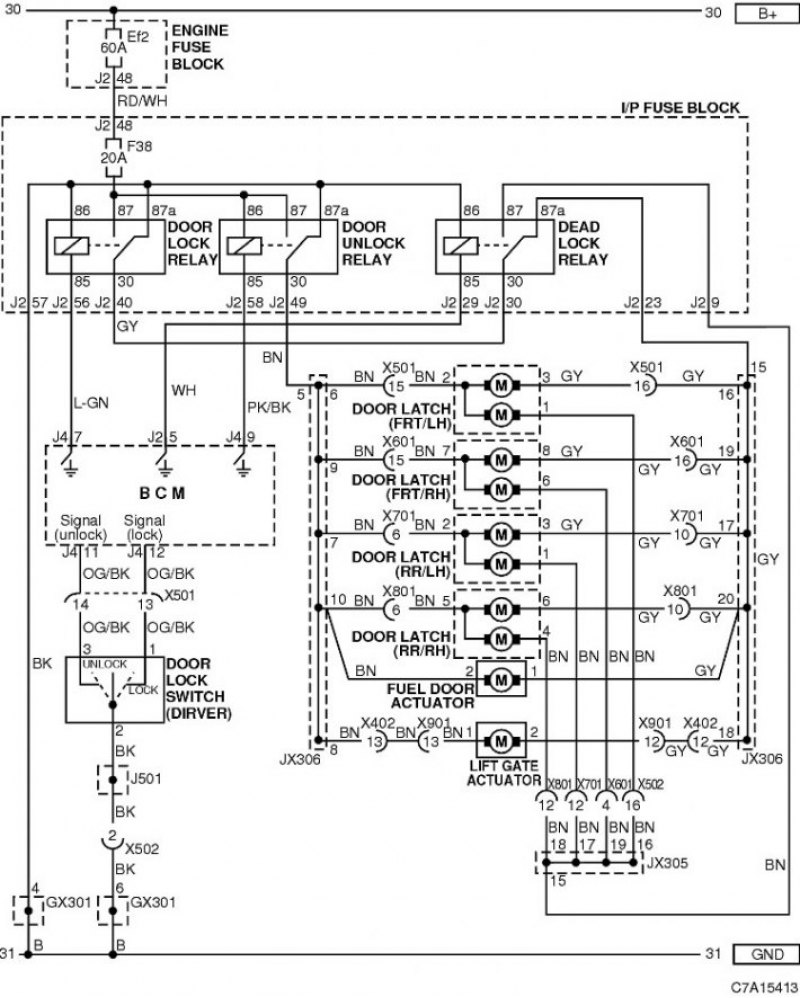

3) ЦЕПЬ БЛОКИРОВКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X402 (18-контактный, бесцветный) | Задняя откидная дверь - кузов | За левой задней стойкой |
| X501 (18-контактн., серый) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X502 (18-контактн., бесцветный) | Кузов - передняя левая дверь | Под левой передней стойкой |
| X601 (18-контактн., серый) | Кузов - передняя правая дверь | Под правой передней стойкой |
| X701 (15-контактн., бесцветный) | Кузов - задняя левая дверь | Под левой средней стойкой |
| X801 (15-контактн., бесцветный) | Кузов - задняя правая дверь | Под правой средней стойкой |
| X901 (18-контактный, бесцветный) | Задняя откидная дверь - JPR задней откидной двери | За сиденьем "2" |
| GX301 (черный/серый) | Кузов | Под подушкой правого сиденья |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПЕРЕДНЯЯ ДВЕРЬ
Ж/П ЗАДНЯЯ ДВЕРЬ
г. КОНТАКТНАЯ КОЛОДКА
