Двигатель с одним распредвалом
Распределитель состоит только из крышки, вращающегося кулачка и пластмассового экрана, установленного на торце кожуха распредвала>
Снятие
Порядок выполнения работ, как указано в первых двух пунктах данного раздела.

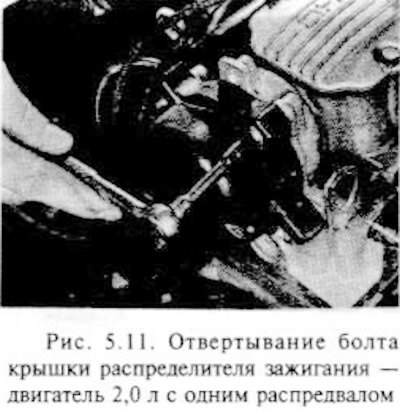

С помощью торцевого ключа Топ отверните три болта и отделите крышку распределителя (вместе с проводами ВН) от распределителя (рис. 5.11).
Снимите пластмассовый экран с корпуса кулачка. Экран устанавливается с помощью уплотнительного кольца, расположенного в канавке по периферии. Ослабляйте его фиксацию, стараясь не повредить сам кулачок.

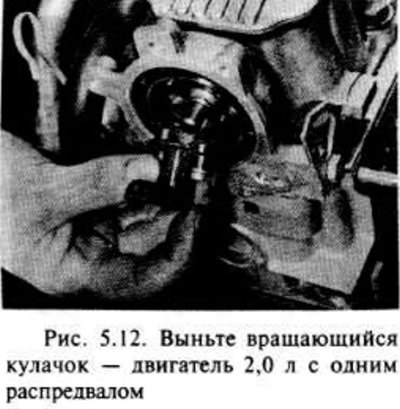

Посредством торцевого ключа извлеките два болта и снимите вращающийся кулачок, оставляя металлическую втулку ротора в корпусе (рис. 5.12).
Ремонт
Проверьте визуально крышку распределителя зажигания и вращающийся кулачок, как указано ранее.
Установка
Проверьте уплотнительное кольцо на пластмассовом экране и, если необходимо, замените его.
Установка осуществляется в порядке, обратном снятию. Заметьте, однако, что вращающийся кулачок можно устанавливать только в одном положении. Если необходимо, поверните его втулку таким образом, чтобы отверстия для винтов совпадали с отверстиями во вращающемся кулачке и торце распредвала. Проверьте, чтобы провода ВН были правильно подсоединены.
Двигатель с двумя распредвалами
Снятие
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите винты и поднимите крышку свечи над крышкой распредвала, затем отсоедините провода ВН от свечей зажигания и освободите от зажима провода у кронштейна, расположенного на торцевой стороне крышки распредвала. Отсоедините провод высокого напряжения от катушки. Заметьте местоположение проводов для последующей установки.
С помощью торцевого ключа Тогх отверните три болта и снимите крышку распределителя (вместе с проводами ВН) с распределителя.
Отключите штепсельный разъем распределителя зажигания.

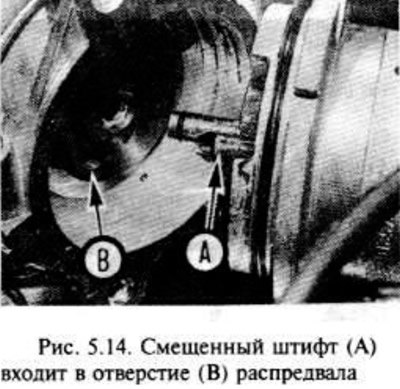

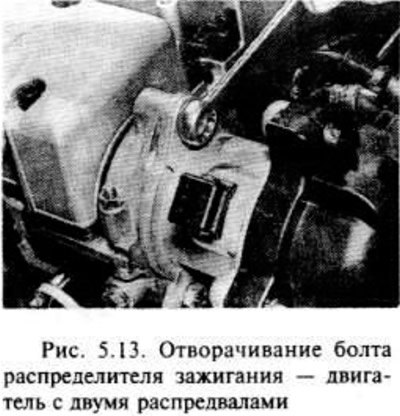

Отверните два болта крепления распределителя к головке блока цилиндров и снимите распределитель. Обратите внимание на то. что смещенный штифт на приводе распределителя входит в зацепление с соответствующим отверстием в торце распределительного вала (рис. 5.13 и 5.14).
Ремонт
В продаже нет запчастей для распределителя и, если он выходит из строя, его надо заменять целиком. Крышку распределителя и вращающийся кулачок можно проверить визуально, как указано выше в данном разделе.
Информация размещена на интернет-сайте autoinstruction.ru
Установка
Проверьте визуально состояние уплотнительного кольца на основании распределителя зажигания и, если необходимо, замените его.
Установка осуществляется в порядке, обратном снятию, с учетом того, что распределитель можно установить только в одном положении.
