Электронный блок управления

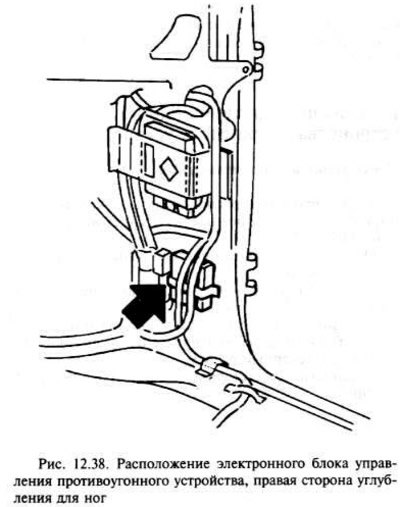

Блок управления расположен за боковой облицовкой у правостороннего углубления для ног (рис. 12.37, 12.38).
Рис. 12.37. Противоугонное устройство: I - электронный блок управления; 2 - датчик радио/кассетного устройства; 3 - выключатель капота; 4 - выключатель зажигания; 5 - светодиод и подсветка; 6 - выключатель задней двери/крышки багажника; 7 - выключатель дверного замка; 8 - реле (отсоединяет стартер); 9 - выключатель подсветки; 10 - звуковой сигнал
Отсоедините отрицательный вывод аккумуляторной батареи.
Снимите боковую облицовочную панель углубления для ног (см. главу 11).
Отверните две пластмассовых гайки, затем выньте блок управления из углубления для ног, отсоединив штекерный разъем.
Установка осуществляется в порядке, обратном снятию.
Сигнализатор открытия капота
Отсоедините отрицательный вывод аккумуляторной батареи.

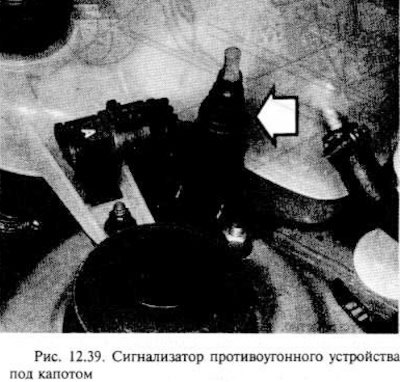

С помощью отвертки осторожно освободите зажим и снимите сигнализатор с кронштейна, расположенного на головке стойки подвески (рис. 12.39).
Отсоедините штекерный разъем и снимите прибор.
Установка осуществляется в порядке, обратном снятию.
Звуковой сигнал

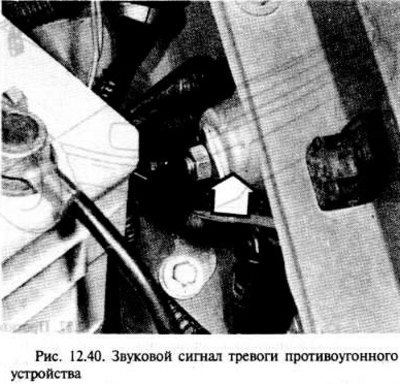

Звуковой сигнал расположен с левой стороны внутренней панели переднего крыла рядом с аккумуляторной батареей (рис. 12.40).
Отсоедините отрицательный вывод аккумуляторной батареи, затем отсоедините провод от звукового сигнала противоугонного устройства.
Отверните гайку и снимите звуковой сигнал с кронштейна. Или же отверните крепежный болт и снимите кронштейн вместе со звуковым сигналом.
Установка ведется в порядке, обратном снятию.
