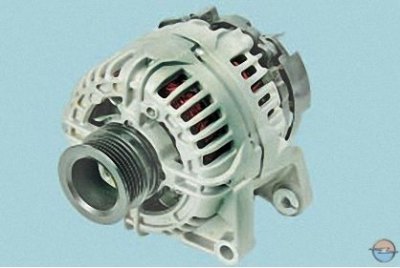

На автомобили Opel Astra J устанавливают трехфазный генератор переменного тока cо встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода).

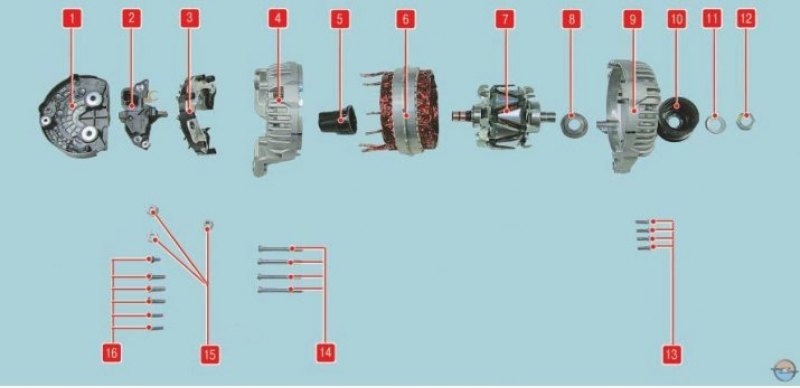

Рис. 1. Детали генератора: 1 – защитный кожух; 2 – регулятор напряжения, объединенный со щеточным узлом; 3 – выпрямительный блок; 4 – крышка со стороны контактных колец; 5 – центрирующая втулка заднего подшипника ротора; 6 – статор; 7 – ротор; 8 – дистанционная шайба; 9 – крышка со стороны привода; 10 – шкив; 11 – стопорная шайба гайки крепления шкива; 12 – гайка крепления шкива; 13 – винты крепления пластины переднего подшипника вала ротора; 14 – стяжные болты; 15 – гайки крепления защитного кожуха; 16 – винты крепления регулятора напряжения и выпрямительного блока
Статор 6 (рис. 1) и крышки 4 и 9 стянуты четырьмя болтами 14. Вал ротора 7 вращается в подшипниках, установленных в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 3, прикрепленным к крышке 4. Электронный регулятор напряжения 2, объединенный со щеткодержателем, также прикреплен к крышке 4. Напряжение для возбуждения генератора при включении зажигания подводится к колодке выводов регулятора.
Работа генератора отслеживается сигнальной лампой разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее свечение вполнакала свидетельствует о неисправностях.
Примечание. В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят быстро, качественно и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
(Оригинал опубликован на онлайн-портале: «Autoinstruction.ru»)
Таблица 1. Возможные неисправности генератора, их причины и способы устранения
| Причина неисправности | Способ устранения |
| При включении зажигания не горит сигнальная лампа разряда аккумуляторной батареи | |
| Обрыв провода между генератором, замком зажигания и сигнальной лампой | Устраните обрыв |
| Перегорела сигнальная лампа | Замените лампу |
| Неисправен генератор (изношены щетки генератора или неплотно прилегают к контактным кольцам, сгорела обмотка возбуждения генератора, неисправен диодный мост или регулятор напряжения) | Замените или отремонтируйте генератор |
| Сигнальная лампа разряда аккумуляторной батареи не гаснет после пуска двигателя | |
| Слабое натяжение ремня привода генератора | Отрегулируйте натяжение ремня |
| Неисправен диодный мост генератора | Отремонтируйте генератор |
| Замыкание провода между генератором и сигнальной лампой на «массу» | Изолируйте провод |
| Сигнальная лампа разряда аккумуляторной батареи горит при выключенном зажигании | |
| Неисправен генератор | Замените или отремонтируйте генератор |
| Генераторная установка не обеспечивает зарядки аккумуляторной батареи | |
| Окисление клемм аккумуляторной батареи | Зачистите, закрепите и смажьте наконечники проводов и клеммы батареи техническим вазелином |
| Неисправна аккумуляторная батарея | Замените аккумуляторную батарею |
| Слабое натяжение ремня привода генератора | Отрегулируйте натяжение ремня |
| Неисправен генератор (выпрямительный мост) | Отремонтируйте генератор |
| Аккумуляторная батарея перезаряжается | |
| Неисправен генератор (регулятор напряжения, выпрямительный мост) | Отремонтируйте генератор |
| Повышенное падение напряжения в цепи генератор – аккумуляторная батарея | Проверьте, зачистите, подтяните или замените контактные соединения в замке зажигания, предохранителях, разъемах, проверьте соединение корпуса генератора с «массой» |
