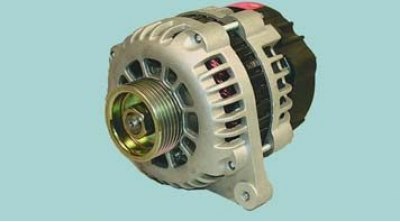

На автомобили Chery Amulet устанавливают генератор переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода).
Рис. 10.6. Детали генератора: 1 – кожух; 2 – щеточный узел; 3 – регулятор напряжения; 4 – выпрямительный блок; 5 – стяжной болт; 6 – изолятор выводов обмотки статора; 7 – задняя крышка; 8 – задний подшипник ротора; 9 – гайка крепления шкива; 10 – пружинная шайба; 11 – шкив; 12 – передний подшипник вала ротора; 13 – передняя крышка; 14 – статор; 15 – ротор; 16 – контактные кольца
Статор 14 (рис. 10.6) и крышки 7, 13 стянуты четырьмя болтами 5. Вал ротора 15 вращается в подшипниках 8 и 12, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 16.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 4, прикрепленным к крышке 7. Электронный регулятор 3 напряжения и щеткодержатель 2 также крепятся к крышке 7. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора через сигнальную лампу разряда аккумуляторной батареи, расположенную в комбинации приборов.
После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.
Работа генератора отслеживается сигнальной лампой разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или ее горение вполнакала свидетельствует о неисправностях.
Техническая характеристика генератора
[Оригинал можно просмотреть на сайте: autoinstruction.ru]
- Номинальный ток отдачи, А — 90
- Номинальное напряжение, В — 14
Полезный совет. В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят быстро, качественно и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
