ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях и тем самым предотвращает блокировку колес.
Система ABS обеспечивает следующие преимущества:
- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
- сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.
В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.
Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес, датчика давления в системе гидроусилителя рулевого управления, датчика положения дроссельной заслонки. После включения зажигания блок управления подает напряжение на датчики частоты вращения колес, в которых используется эффект Холла. Датчики генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика.
На основе этой информации блок управления определяет оптимальный режим торможения колес.
Различают следующие режимы работы антиблокировочной системы:
- режим нормального торможения. При нормальном торможении впускной клапан открыт, выпускной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через впускной и обратный клапаны;
- режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электродвигатель насоса команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Впускной клапан закрывается, и подача тормозной жидкости из главного цилиндра и насоса перекрывается; выпускной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;
- режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает команду на поддержание давления тормозной жидкости, напряжение подается на впускной клапан и не подается на выпускной клапан. При этом впускной и выпускной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;
- режим повышения давления. Если модуль определяет, что колесо не заблокировано, то напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.
Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.

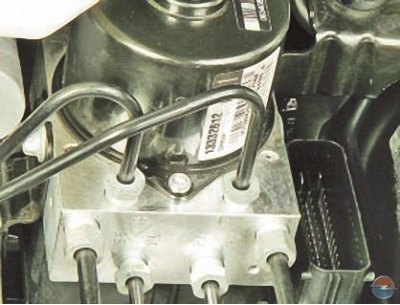

В данном подразделе описана только замена датчиков частоты вращения колес и гидроэлектронного блока, однако имейте в виду, что для удаления воздуха, который может попасть в систему клапанов гидроэлектронного блока при неквалифицированном снятии, требуется специальное оборудование. Поэтому рекомендуем для замены блока обратиться на сервис.
