1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Внимание!
- Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
- Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после отключения электропитания.
- Запрещается разборка модуля подушки безопасности.
- Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.
- Не допускается воздействие на модуль подушки безопасности температуры выше 95°С.

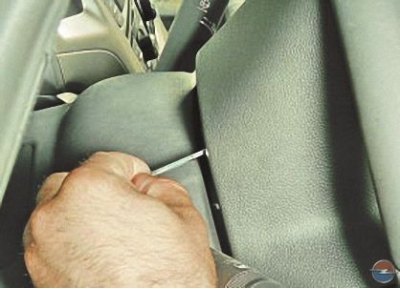

2. Через отверстия в кожухе рулевого колеса отожмите подходящим стержнем два пружинных фиксатора крепления модуля подушки безопасности слева и справа…

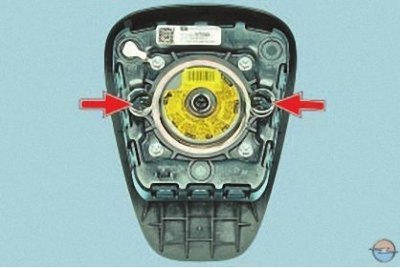

Так расположены пружинные фиксаторы крепления модуля подушки безопасности водителя…

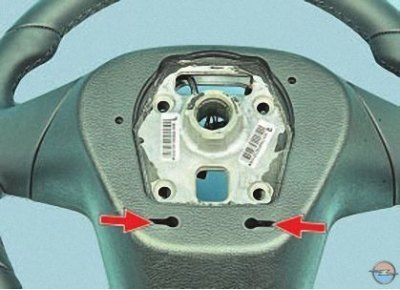

…а так — отверстия в кожухе рулевого колеса для доступа к фиксаторам.

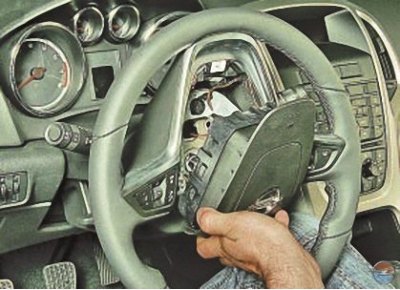

3...отсоедините модуль от рулевого колеса…

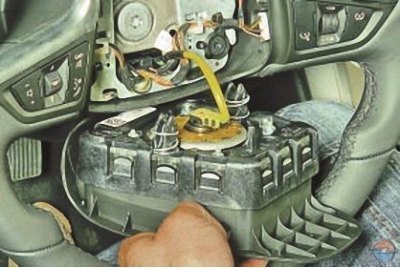

4. …отведите его от ступицы рулевого колеса…

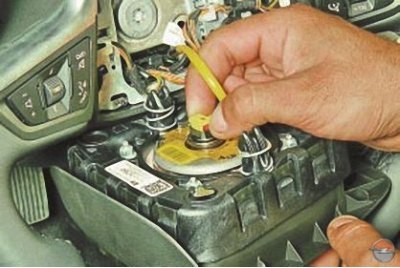

5. …выдвиньте фиксатор колодки жгута проводов модуля…

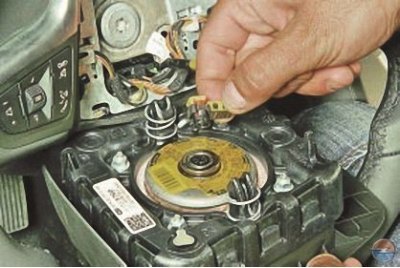

6. …отсоедините колодку от выводов модуля…

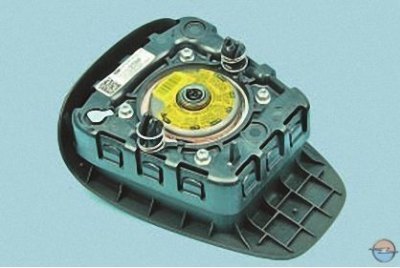

7. … и снимите модуль подушки безопасности с рулевого колеса.

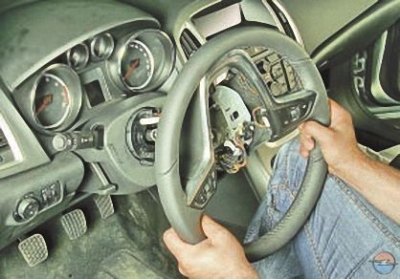

8. Для замены контактного кольца модуля подушки безопасности снимите рулевое колесо (см. Снятие и установка рулевого колеса)…

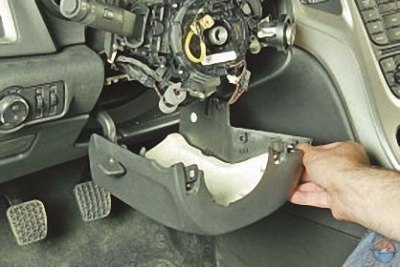

9. …и нижнюю часть кожуха рулевой колонки (см. Снятие и установка кожуха рулевой колонки).
Примечание. Верхнюю часть кожуха рулевой колонки полностью снимать не требуется, так как ее можно откинуть вверх благодаря мягкой вставке крепления к панели приборов.

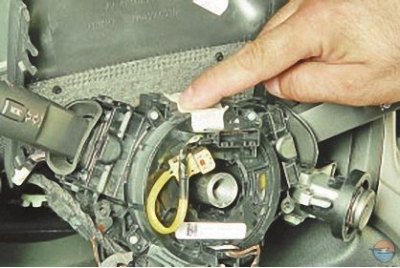

10. Зафиксируйте контактное кольцо малярным скотчем или изоляционной лентой.

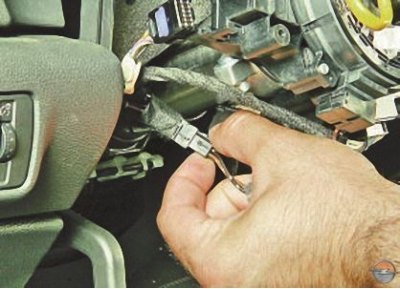

11. Нажмите на фиксатор колодки жгута проводов звукового сигнала…

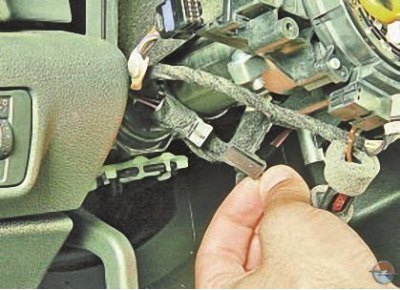

12. …и разъедините колодку.
(Информация доступна на портале: «www.Autoinstruction.ru»)

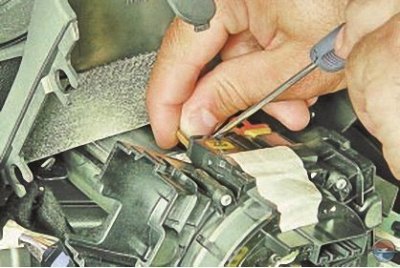

13. Отожмите отверткой фиксатор верхней черной колодки жгута проводов…

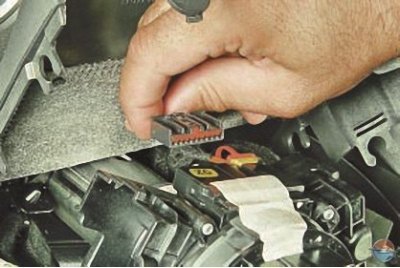

14. …и отсоедините колодку от контактного кольца.

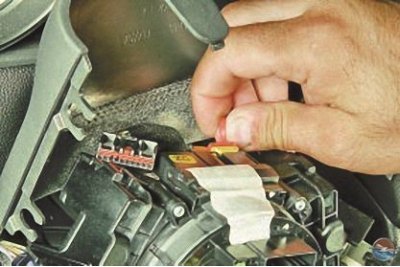

15. Потянув вверх замок фиксатора желтой колодки жгута проводов…

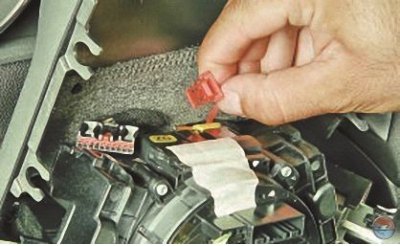

16. …извлеките замок из колодки.

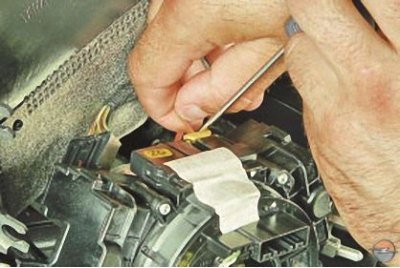

17. Отожмите отверткой фиксатор желтой колодки жгута проводов…

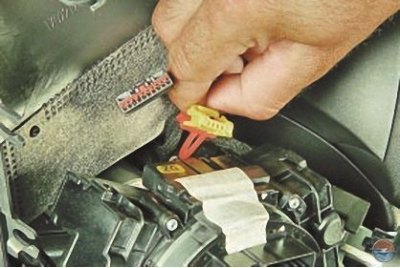

18. …и отсоедините колодку от контактного кольца.

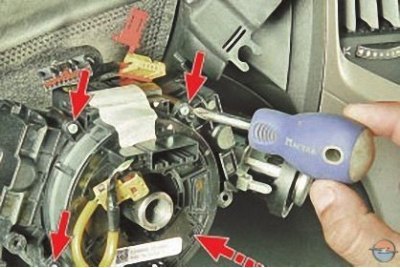

19. Выверните четыре винта крепления контактного кольца подушки безопасности к соединителю подрулевых переключателей…

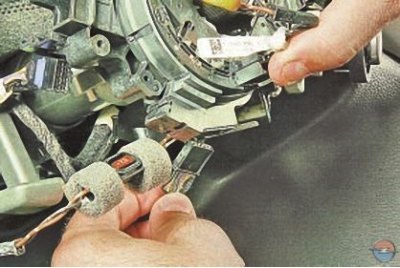

20. …отсоедините от контактного кольца нижнюю черную колодку жгута проводов…

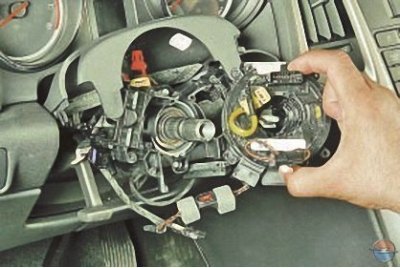

21. …и снимите контактное кольцо с соединителя подрулевых переключателей.
22. Установите подушку безопасности водителя и ее контактное кольцо в порядке, обратном снятию.
