Трехфункциональный информационный дисплей (TID)

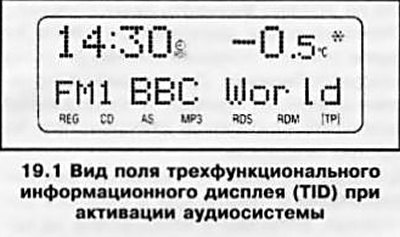

При включении зажигания на дисплей выводятся показания текущего времени, температуры наружного воздуха и дата. При активации аудиосистемы вместо даты в поле дисплея высвечивается текущий режим воспроизведения аудиосистемы (см. иллюстрацию 19.1).
Многофункциональный информационный дисплей (BID)
При включении зажигания на дисплей выводятся показания текущего времени, температуры наружного воздуха, день недели и дата. Кроме того, при активированном режиме бортового компьютера вместо индикации дня недели и даты могут высвечиваться название контрольного параметра и его цифровые значения.

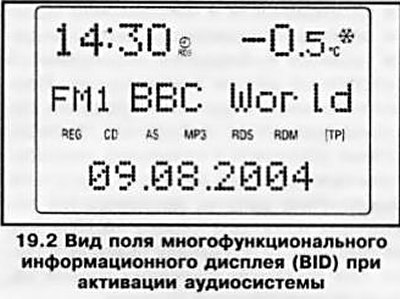

При активации аудиосистемы вместо дня недели/названия контрольного параметра в поле дисплея высвечивается текущий режим воспроизведения аудиосистемы (см. иллюстрацию 19.2), нижняя строка (текущая дата/цифровые значения контрольного параметра) остается на экране.
Графический информационный дисплей (GID)

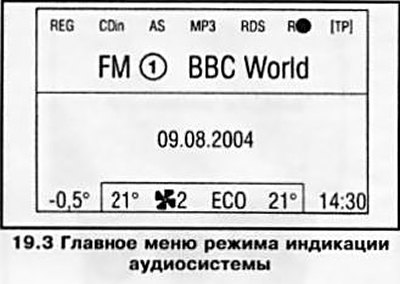

При выборе режима индикации аудиосистемы в поле дисплея высветится главное меню данного режима (см. иллюстрацию 19.3). В нижней части дисплея высвечиваются показания температуры наружного воздуха, текущий режим функционирования систем вентиляции, отопления и кондиционирования воздуха, текущее время.
Оригинал можно просмотреть на сайте AutoInstruction.ru
При активации аудиосистемы в поле информационного дисплея появляется информация об источнике аудиосигнала:
- Диапазон рабочих частот радиоприемника/режим проигрывателя компакт-дисков;
- Название или рабочая частота принимаемой радиостанции/номер или название записи на компакт-диске;
- В зависимости от текущих установок аудиосистемы в поле дисплея высвечиваются соответствующие индикаторы (см. ниже).
Информационный дисплей позволяет производить мониторинг текущих установок аудиосистемы и выполнять настройку параметров системы.
