Ниже приведено описание функций, выполняемых каждым из органов управления.

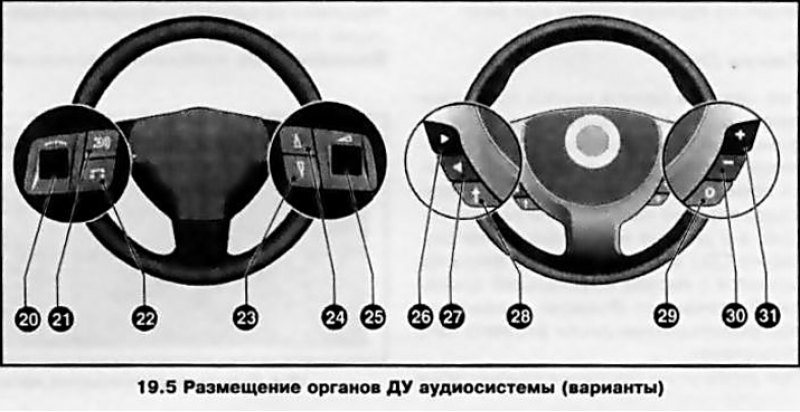

Вариант А (слева на иллюстрации)
Роликовый регулятор левой панели (20)
При комплектации информационно-развлекательной системой информационным дисплеем BID и GID вращением роликового регулятора осуществляется выбор пунктов меню, перемещение курсора, ручной поиск/настройка радиостанций.
При управлении бортовым компьютером (см. Раздел 17) (для системы с дисплеями BID и GID) нажатием на левый роликовый регулятор осуществляется вход в меню компьютера и подтверждение выбора пункта меню. Кроме того, при комплектации системы монитором BID при удерживании регулятора в нажатом положении в течение примерно 2 секунд происходит сброс показаний выбранного параметра бортового компьютера — при удерживании колесика в нажатом положении в течение примерно 4 секунд — обнуление всех параметров бортового компьютера.
Кнопка (21)
При нажатии данной кнопки:
- в режиме воспроизведения радиоприемника происходит переключение на следующую заранее настроенную радиостанцию;
- в режиме воспроизведении звукового CD воспроизведение диска начинается с первой музыкальной дорожки;
- в режиме воспроизведения дисков формата MP3 осуществляется переход к следующему альбому (каталогу).
Кнопка (22)
Данной кнопкой производится выбор режима воспроизведения аудиосистемы — при каждом нажатии система будет переключаться из режима воспроизведения радиоприемника в режим CD-проигрывателя и обратно.
Кнопки (23) и (24)
Данные кнопки позволяют осуществлять настройку следующей/предыдущей радиостанции или переход на одну запись вперед/назад при воспроизведении CD.
Роликовый регулятор правой панели (25)
При вращении роликового регулятора вверх или вниз громкость воспроизведения будет соответственно увеличиваться или уменьшаться.
При удерживании регулятора нажатым, громкость будет изменяться постепенно.
Вариант В (справа на иллюстрации)
Кнопка (26)
Данная кнопка при комплектации системы информационным дисплеем TIG в режиме воспроизведения радиоприемника позволяет выполнить настройку на радиостанцию, ведущую трансляцию на более высокой частоте, а в режиме воспроизведения CD осуществить переход к воспроизведению следующей записи. При комплектации системы дисплеем GID кнопка (26) используется для перемещения курсора влево или вверх.
Кнопка (27)
Данная кнопка при комплектации системы информационным дисплеем TIG в режиме воспроизведения радиоприемника позволяет выполнить настройку на радиостанцию, ведущую трансляцию на более низкой частоте, а в режиме воспроизведения CD осуществить переход к воспроизведению предыдущей записи.
При комплектации системы дисплеем GID кнопка (26) используется для перемещения курсора вправо или вниз.
Кнопка (28)
При нажатии данной кнопки при управлении системой, оборудованной трехфункциональным дисплеем (TID), в режиме воспроизведения радиоприемника происходит переключение на следующую заранее настроенную радиостанцию, а в режиме воспроизведении звукового CD — воспроизведение диска начинается с первой музыкальной дорожки.
Замечание: Функция управления воспроизведением диска формата MP3 отсутствует.
При управлении бортовым компьютером на системах с дисплеем GID нажатием кнопки осуществляется вход в меню компьютера и подтверждение выбора пункта меню.
Замечание: На моделях, оборудованных бортовым компьютером и графическим информационным дисплеем, при функционировании радиоприёмника или CD-проигрывателя кнопки (26), (27) и (28) не выполняют никаких функций.
Кнопка (22)
Данной кнопкой производится выбор режима воспроизведения аудиосистемы — при каждом нажатии система будет переключаться из режима воспроизведения радиоприемника в режим CD-проигрывателя и обратно.
Кнопки (30) и (31)
При нажатии на соответствующую кнопку громкость воспроизведения будет увеличиваться или уменьшаться.
