1 - тахометр; 2 - сигнальные лампочки; 3 - сигнальная лампочка указателя левого поворота; 4 - сигнальная лампочка указателя правого поворота; 5 - спидометр; 6 - информационный дисплей; 7 - сигнальная лампочка включенного ограничителя; 8 - указатель запаса топлива; 9 - кнопка сброса суточного пробега; 10 - кнопка переключения часов / отображения температуры; 11 - кнопка настройки часов -/ уменьшения яркости освещения щитка приборов; 12 - кнопка настройки часов +/ увеличения яркости освещения щитка приборов
Дисплей
На дисплей щитка приборов выводятся следующие сведения:
- общий пробег;
- суточный пробег;
- температура наружного воздуха;
- текущее время;
- сроки технического обслуживания;
- уровень моторного масла;
- положение рычага управления автоматической коробкой передач;
- передача. Только у автомобилей с автоматическим сцеплением;
- ограничение скорости. Автомобили с ограничителем скорости Speedtronic.
Сигнальные лампочки на щитке приборов
 | предварительный разогрев. Автомобили с дизельным двигателем |
 | включен дальний свет |
 | неисправность систем безопасности (подушки безопасности, натяжители ремней, устройство распознавания детского сиденья) |
 | неисправность блока управления дизельного двигателя |
 | перегрев двигателя. Высокая температура охлаждающей жидкости |
 | действие ESP. Учитывайте дорожные условия |
 | отказ усилителя тормозов BAS/системы стабилизации устойчивости ESP |
 | отсутствие зарядки аккумулятора |
 | низкий уровень моторного масла |
 | неисправность ABS |
 | износ тормозных колодок |
 | низкий уровень тормозной жидкости или затянут стояночный тормоз |
 | низкий уровень тормозной жидкости или затянут стояночный тормоз |

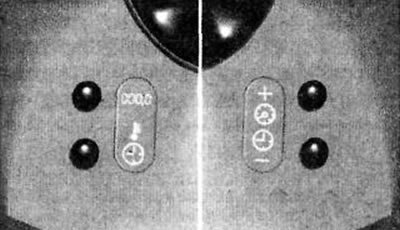

Активация дисплея на щитке приборов
На дисплей может выводиться различная информация, в том числе текущее время, температура наружного воздуха, пробег. Остающийся до очередного ТО, пробег или указание уровня моторного масла.
Включение дисплея выполняется при:
- переводе ключа в замке зажигания в положение 1 или 2;
- открывании двери водителя;
- кратковременном нажатии на кнопки +, -,
или
; - включении освещения.
Через 30 секунд дисплей отключается самостоятельно.
Освещение щитка приборов
1. Включите освещение автомобиля.
2. Отрегулируйте яркость освещения щитка приборов кнопками + или -.
Счетчик пробега
Пробег отображается на дисплее, если он активирован.
Вызов информации о суточном пробеге на дисплей выполняется следующим образом:
1. Нажмите кнопку
.
Сброс суточного пробега:
2. Выведите на дисплей показание суточного пробега.
3. Нажмите и удерживайте нажатой кнопку сброса суточного пробега, пока на дисплее не появится цифра 0.
Часы
Текущее время отображается на дисплее, если он активирован.
Настройка часов
1. Нажмите кнопку
, чтобы индикатор часов начал мигать.
2. Задайте нужное время кнопками + или -.
3. Нажмите кнопку
, чтобы индикатор минут начал мигать.
4. Задайте минуты кнопками + или -.
5. Нажмите кнопку
. Текущее время будет выведено на дисплей.
Указание температуры наружного воздуха
Температура наружного воздуха выводится на дисплей после его активации.
(Перейдите к источнику по ссылке: Autoinstruction.ru)
1. Нажмите кнопку
.
Сигнальная лампочка подушек безопасности
При переводе ключа в замке зажигания в положение 1 или 2 эта сигнальная лампочка загорается на щитке приборов примерно на 4 секунды, подтверждая тем самым работоспособность систем безопасности.
Если же лампочка не загорается, не гаснет или же загорается во время движения, то имеет место отказ одной из систем безопасности (подушек безопасности, натяжителей ремней безопасности или автоматического распознавания детского сиденья).
Рекомендуется незамедлительно обратиться в ближайшую мастерскую, потому что в случае ДТП системы безопасности могут не сработать или же, наоборот, возможно их непроизвольное срабатывание.
Сигнальная лампочка отключения подушки безопасности переднего пассажира
При переводе ключа в замке зажигания в положение 1 или 2 на центральной консоли загорается примерно на 6 секунд сигнальная лампочка
. Если же она не загорается, то это свидетельство неисправности подушки безопасности переднего пассажира.
Эта же лампочка загорается при установке на переднем сиденье детского сиденья с автоматическим его распознаванием, подтверждая, что подушка безопасности в этом случае отключена.
Если при работающем двигателе на щитке приборов горит сигнальная лампочка с символом аккумулятора, то это означает отсутствие зарядки аккумулятора.
Причиной тому может быть порванный ручейковый ремень привода генератора и других вспомогательных агрегатов. Ввиду того, что этим же ремнем выполняется привод водяного насоса, то продолжение движения может привести к перегреву и повреждению двигателя.
Если сигнальная лампочка уровня масла на щитке приборов при прогретом и работающем двигателе постоянно горит, то это свидетельство того, что в двигателе недостаточно масла, а его уровень находится возле минимальной отметки на стержневом указателе.
В этом случае на дисплей выводится также сообщение о необходимости дозаправки моторного масла.
Сигнальная лампочка при падении уровня моторного масла вначале загорается на непродолжительное время и, если объем масле не будет пополнен, то она горит постоянно. Если при визуальном осмотре не будет выявлена негерметичность, приведшая к утечке масла, то достаточно лишь пополнить его объем.
Показание уровня моторного масла можно проверить, выведя показание на дисплей вручную, установив автомобиль предварительно на горизонтальную площадку.
Проверка уровня должна выполняться не ранее чем через пять минут после выключения двигателя.
1. Переведите ключ в замке зажигания в положение 2 и дождитесь появления на дисплее символов t/" и КЗ.
2 Нажмите дважды в течение секунды на кнопку
.
На дисплее могут появляться следующие сообщения:
- ОК Пополнение объема моторного масла не требуется.
- - 1.0 L Заправьте один литр моторного масла.
- - 1.5 L Заправьте полтора литра моторного масла.
- HI Залито лишнее количество моторного масла и его следует отобрать или слить. Если уровень масла выше отметки МАХ на щупе, то не исключается возможность повреждения двигателя или катализатора.
В случае невозможности точного измерения уровня моторного масла на дисплее мигает символ
.
В этом случае измерение уровня масла следует повторить через небольшой промежуток времени. Если повторная попытка оказалась неудачной, то уровень масла можно измерить щупом. В таких случаях рекомендуется произвести проверку системы в мастерской.
