Активация/деактивация системы и регулировка интенсивности воздушного потока

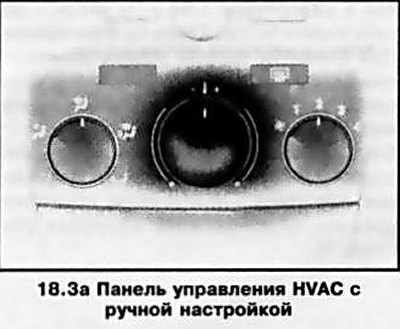

Поворотный переключатель скоростного режима вентилятора расположен в правой части панели управления HVAC (см. иллюстрацию 18.3а). Для активации системы следует вывести переключатель из положения 0. Возврат регулятора в нулевое положение позволяет отключить систему.
Переводом переключателя в соответствующее положение осуществляется выбор скоростного режима функционирования вентилятора, от минимального (положение 1) до максимального (положение 4).
Выбор температурного режима
Выбор температурного режима осуществляется расположенным в центре панели поворотным регулятором (см. иллюстрацию 18.3а). При поворачивании рукоятки из среднего положения влево/вправо соответственно будет увеличена подача холодного или нагретого воздуха.
Выбор направления раздачи воздушного потока
Выбор направления раздачи воздушного потока осуществляется поворотным переключателем, расположенным слева на панели управления системы (см. иллюстрацию 18.3а), и предусматривает следующие варианты:
- Подача воздуха на лицевой уровень и в ножные колодцы.
- Подача воздуха на лицевой уровень.
- Подача воздуха на обдув ветрового стекла.
- Подача воздуха в ножные колодцы и на обдув ветрового стекла.
- Подача воздуха в ножные колодцы и в салон автомобиля.
Режим циркуляции воздуха
Активация режима циркуляции воздуха производится при помощи кнопки выключателя на панели управления — должен загореться встроенный в кнопку контрольный светодиод. В данном режиме производится отключение подачи свежего воздуха, что позволяет предотвратить проникновение в салон отработавших газов, неприятных запахов, пыли, а также пыльцы растений, вызывающей аллергические реакции.
Замечание: Длительное использование режима циркуляции, приводит к запотеванию стекол и повышению спертости воздуха, поэтому рекомендуется активировать данный режим только в случае действительной необходимости и на относительно непродолжительное время. Как только необходимость изоляции салона отпадает, подача свежего воздуха должна быть возобновлена.
Повторное нажатие на кнопку выключателя позволяет восстановить подачу воздуха.
Замечание: При переводе поворотного переключателя выбора направления раздачи воздушного потока (см. выше) в положение подачи воздуха на обдув ветрового стекла режим циркуляции воздуха автоматически отключается.
Режим кондиционирования воздуха
Кондиционер функционирует совместно с системой обогрева и вентиляции салона. Кроме того, К/В используется для предварительного осушения воздуха.
На моделях соответствующей комплектации К/В активируется нажатием кнопки — должен загореться встроенный в кнопку светодиод. Деактивация происходит при повторном нажатии на кнопку.
Замечание: При низких температурах наружного воздуха кондиционер автоматически отключается.
Для ускоренного охлаждения воздуха в салоне можно временно активировать режим циркуляции (см. выше). Если отпадает необходимость в охлаждении и осушке воздуха, отключайте кондиционер в целях экономии топлива.
Приемы эксплуатации
В данном подразделе приведены способы настройки основных режимов функционирования системы HVAC с ручным управлением.
Вентиляция
- Выберите левым поворотным переключателем одно из трех положений желаемого направления распределения воздуха.
- Установите центральным поворотным регулятором необходимый температурный режим — обдув салона будет происходить за счет потока встречного воздуха проходящего через теплообменник или в обход него (в зависимости от положения регулятора);
- При необходимости активируйте правым поворотным переключателем вентилятор системы в желаемом режиме интенсивности воздушного потока (с 1 по 4).
Обогрев
Замечание: Мощность обогрева зависит от температуры охлаждающей жидкости и поэтому достигает максимального значения только при прогретом двигателе.
Для быстрого прогрева салона:
- Выберите нужное направление распределения воздушного потока;
- Поверните центральный регулятор вправо до упора;
- Установите правый поворотный переключатель в положение 3.
Замечание: На моделях с системой Quickheat для быстрого прогрева салона установлен дополнительный электрический обогреватель.
Комфортный режим («голова в холоде, а ноги в тепле»):
- Установите левый поворотный переключатель в положение.
- Переведите центральный регулятор в среднее положение.
В комфортном режиме на лицевой уровень водителя и переднего пассажира подается прохладный воздух, а в ножные колодцы — нагретый.
Для обогрева нижнего пространства салона необходимо выбрать левым переключателем положение у и повернуть центральный регулятор в правый сектор шкалы, затем активируйте вентилятор с требуемой интенсивностью подачи воздуха. Этот режим используется для равномерного обогрева всего салона.
Удаление конденсата со стекол
Для быстрого удаления конденсата, инея или наледи с ветрового/передних боковых стекол установите правый переключатель в положение. поверните центральный регулятор вправо до упора и установите переключатель интенсивности воздушного потока в положение 3 или 4 — при необходимости откройте сопла боковых дефлекторов и направьте их на боковые стекла.
Для одновременного обогрева салона установить переключатель распределения воздушного потока в положение.
Кондиционирование воздуха (при соответствующей комплектации)
Комфортный режим
- Включите кондиционер;
- Отключите режим циркуляции воздуха;
- Установите переключатель направления раздачи воздуха в положение;
- Установите центральным поворотным регулятором необходимый температурный режим;
- Активируй те вентилятор с требуемой интенсивностью подачи воздуха;
- Отрегулируйте интенсивность и направление потока воздуха при помощи поворотных дефлекторов.
Если центральный регулятор установлен в среднее положение, то в зависимости от положения левого переключателя распределения воздуха:
- более теплый воздух будет поступать в нижнее пространство салона, а более холодный — вверх;
- теплый воздух будет поступать через боковые дефлекторы, а более холодный
- через центральные.
Максимальное охлаждение
- Включите кондиционер;
- Включите режим циркуляции воздуха;
- Установите переключатель направления раздачи воздуха в положение;
- Поверните центральный поворотный регулятор в крайнее левое положение (до упора);
- Установите правый поворотный переключатель в положение 4.
- Полностью откройте все сопла дефлекторов.
Удаление влаги со стекол
Замечание: Данный режим может быть использован при запотевании стекол, например, в сырую погоду или от влажной одежды.
- Включите кондиционер;
- Установите переключатель направления раздачи воздуха в положение;
- Поверните центральный регулятор вправо до упора и установите переключатель интенсивности воздушного потока в положение 4;
- При необходимости откройте сопла боковых дефлекторов и направьте их на боковые стекла;
- Активируйте обогрев заднего стекла (см. Раздел 17).
