2. Слейте охладитель из системы охлаждения.
Снятие
Двигатели карбюраторного типа
3. Снимите воздушный фильтр.

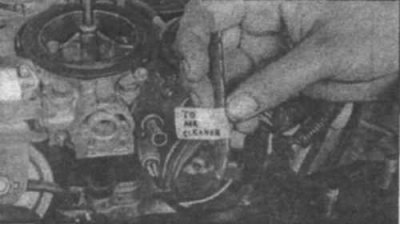

10.4а Сделайте метки на отсоединяемых шлангах и проводах

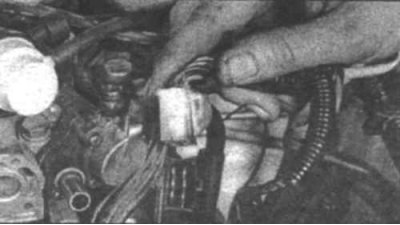

10.4б Отсоедините вилку управляющего электромагнитного клапана (1,5 л)

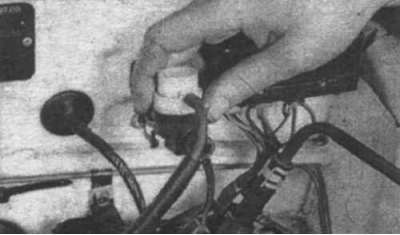

10.4в Отсоедините от кронштейнов управляющие клапаны выхлопной системы (1,5 л)
4. Пометьте (10.4а,10.4в) и отсоедините все шланги, провода, кронштейны, и каналы выпускной системы от карбюратора и впускного коллектора.
5. Отсоединив топливные шланги от карбюратора и закройте отверстия крышками, чтобы избежать утечки.
6. Отсоедините тросик дроссельной заслонки от карбюратора.
7. Отсоедините тросик, который соединяет карбюратор и коробку передач и тросик системы контроля за движением (если автомобиль оснащен ей).
8. Отвинтите впускной коллектор и снимите его с двигателя.
Двигатели инжекторного типа
9. Отсоедините воздухозаборный шланг.
10. Пометьте и отсоедините все шланги, провода, кронштейны, и каналы выпускной системы от системы впрыска топлива и впускного коллектора.
11. Снимите тросики распределителя и акселератора.

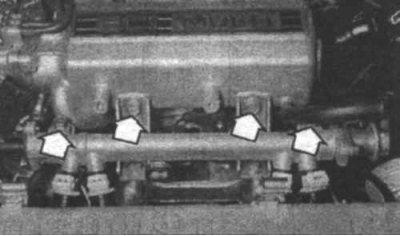

10.12 Вывинтите болты (указаны стрелками) крепящие топливную магистраль
12. Выкрутите болты, которые крепят топливную магистраль к впускному коллектору (10.12) и снимите магистраль.

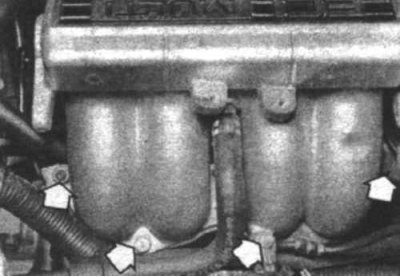

10.13 Вывинтите болты (указаны стрелками), которые крепят камеру повышенного давления к коллектору
13. В двигателях SOHC выкрутите болты, которые крепят камеру с повышенным давлением воздуха к впускному коллектору (10.13). Снимите камеру.
14. Поднимите автомобиль и закрепите его на подставках, установленных под оси.

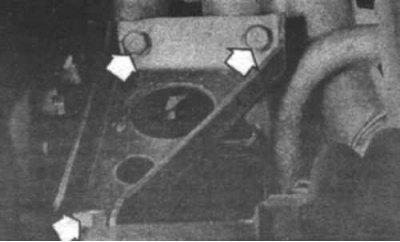

10.15 Выкрутите болты (указаны стрелками) крепящие кронштейн впускного коллектора
15. Выкрутите болты, крепящие нижний кронштейн коллектора к двигателю (10.15).

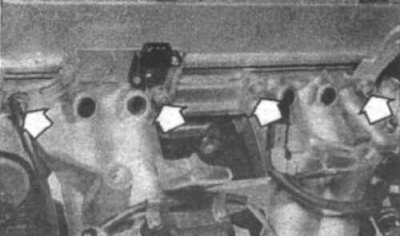

10.16а Выкрутите болты (указаны стрелками) крепящие впускной коллектор к головке цилиндров

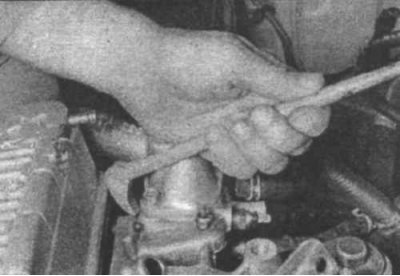

10.16б Старайтесь не повредить стыкующиеся поверхности
16. Отвинтите впускной коллектор и снимите его с двигателя (10.16а, 10.16б).
Установка

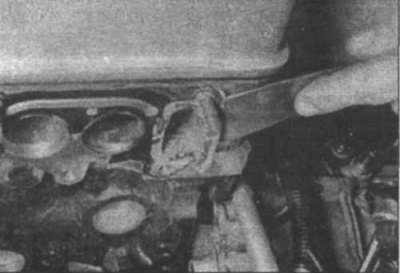

10.17 Аккуратно счистите остатки старой прокладки со стыкующейся поверхности впускного коллектора
17. Тщательно почистите стыкующиеся поверхности коллектора и головки цилиндров (10.17).
18. Установите коллектор, используя новую прокладку. Затяните гайки до требуемого момента затяжки.
[Информация скопирована с сайта: AutoInstruction.ru]
19. Установите оставшиеся детали.
20. Залейте охладитель, заведите двигатель и проверьте его на наличие утечек.
