Внимание! При установке приводного вала необходимо использовать новые гайки крепления приводного вала к ступице заднего колеса и новые болты крепления приводного вала к фланцу задней главной передачи.
Снятие

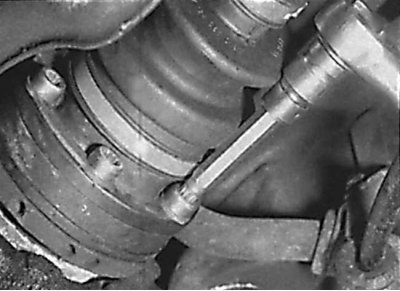

Отвинчивание болтов крепления приводного вала к фланцу задней главной передачи
1. Используя зубило или отвертку, снимите колпачок гайки ступицы. Используя пробойник и молоток, соблюдая осторожность, отогните буртик гайки крепления ступицы из канавки приводного вала. Ослабьте гайку крепления приводного вала и болты крепления колеса.
2. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.
3. Снимите соответствующее заднее колесо. При снятии левого приводного вала снимите выхлопную трубу.
4. Отвинтите болты и снимите пластину крепления, крепящую приводной вал к фланцу задней главной передачи. Используя мягкую проволоку, подвесьте приводной вал к днищу автомобиля (см. рис. Отвинчивание болтов крепления приводного вала к фланцу задней главной передачи).
Внимание! Исключите возможность свободного провисания приводного вала, так как это может привести наружного шарнира равных угловых скоростей приводного вала. При установке приводного вала необходимо использовать новые болты крепления внутреннего шарнира приводного вала.
5. Отвинтите гайку крепления приводного вала к ступице и извлеките приводной вал из ступицы. Если приводной вал плотно сидит в ступице, для его извлечения используйте деревянную киянку или специальный инструмент, крепящийся болтами к ступице.
6. Извлеките приводной вал из-под автомобиля.
Установка

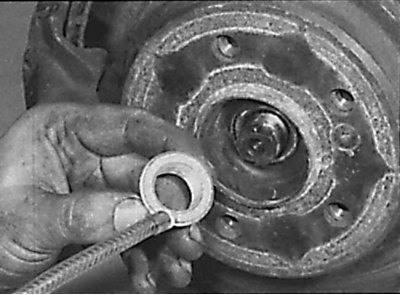

Нанесение тонкого слоя моторного масла и резьбу, и боковую поверхность гайки крепления приводного вала к ступице

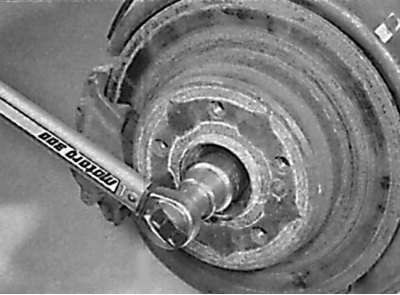

Завинчивание гайки крепления приводного вала к ступице
Источник расположен на веб-ресурсе [autoinstruction.ru]

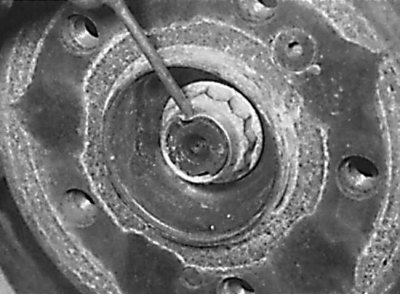

Зачеканивание буртика гайки крепления приводного вала в паз приводного вала
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. Перед установкой смажьте резьбу и боковую поверхность новой гайки крепления приводного вала чистым моторным маслом (см. рис. Нанесение тонкого слоя моторного масла и резьбу, и боковую поверхность гайки крепления приводного вала к ступице).
3. Установите новые болты крепления внутреннего шарнира приводного вала к фланцу задней главной передачи.
4. Затяните гайку крепления приводного вала к ступице требуемым моментом. Зафиксируйте гайку от отворачивания, для чего, используя молоток и выколотку, зачеканьте буртик гайки в паз приводного вала (см. рис. Завинчивание гайки крепления приводного вала к ступице, Зачеканивание буртика гайки крепления приводного вала в паз приводного вала).
