Рис. 16.1. Приводные валы автомобилей с двигателями 1,6 л с механической коробкой передач: 1 - демпфер; 2 - правый приводной вал; 3 - ШРУС трипоидного типа; 4 - левый приводной вал; 5 - защитный чехол; 6 - шарнир равных угловых скоростей; 7 - подшипник

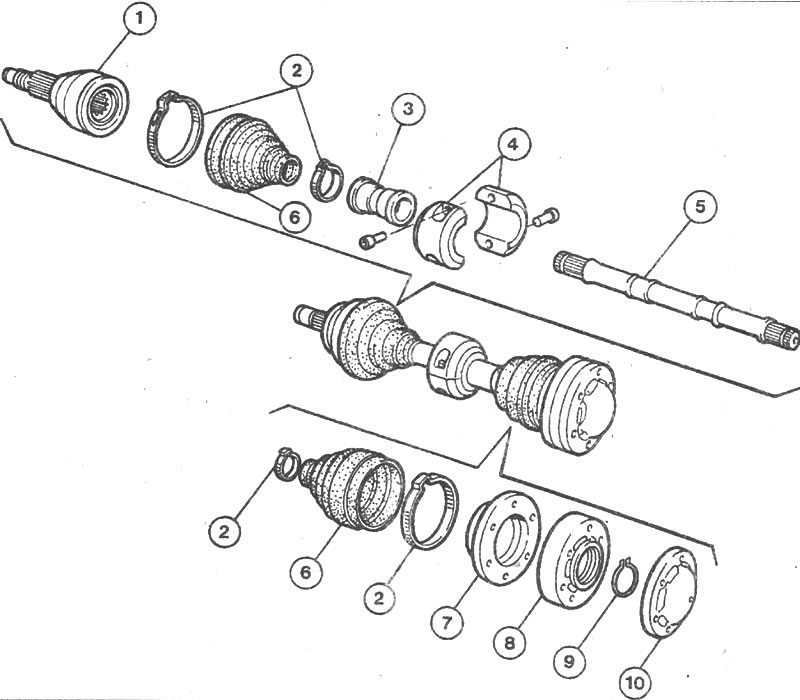

Рис. 16.2. Приводные валы автомобилей с двигателями 1,8 л: 1 - шарнир равных угловых скоростей со стороны колеса; 2 - хомуты; 3 - резиновый буфер; 4 - демпфер; 5 - приводной вал; 6 - защитный чехол; 7 - фланец: 8 - внутренний шарнир равных угловых скоростей; 9 - стопорное кольцо; 10 - защитная крышке
