Снятие

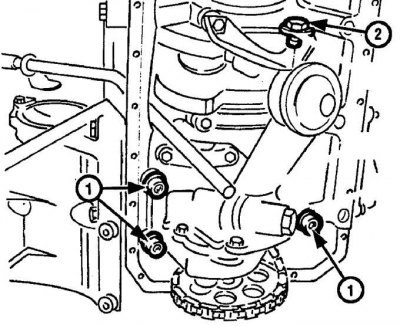

Расположение болтов крепления масляного насоса
1 – болты крепления масляного насоса; 2 – болт крепления маслоприемной трубы к кронштейну
1. Снимите масляный поддон.
2. Отвинтите болт крепления звездочки масляного насоса и снимите звездочку вместе с приводной цепью.
3. Отвинтите болт, крепящий кронштейн маслоприемной трубы.
4. Отвинтите три болта крепления масляного насоса и снимите масляный насос с блока цилиндров (см. рис. Расположение болтов крепления масляного насоса).
Проверка

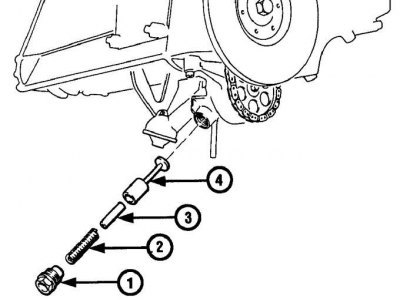

Предохранительный клапан давления масла
1 – пробка; 2 – пружина; 3 – направляющий штифт; 4 – поршень
[Источник материала этот сайт: www.AutoInstruction.ru]
1. Отвинтите пробку предохранительного клапана давления. При этом соблюдайте осторожность, так как на пробку давит сильно сжатая пружина (см. рис. Предохранительный клапан давления масла).
2. Извлеките пружину, направляющий штифт и поршень.
3. Очистите детали предохранительного клапана давления масла, проверьте их состояние и при необходимости замените.
4. Сборку предохранительного клапана давления масла производите в последовательности, обратной разборке.
Установка
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов. Перед установкой масляного насоса залейте в него чистое моторное масло.
2. Звездочку масляного насоса установите выпуклой стороной к насосу.
