Успокоитель приводной цепи
Снятие

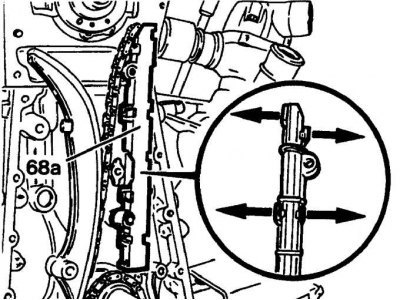

Расположение скоб крепления, соединяющих внешнюю и внутреннюю часть успокоителя цепи
1. Установите поршень первого цилиндра в верхнюю мертвую точку и проверьте, что все установочные метки совместились с указателями.
2. Снимите нижнюю крышку приводной цепи.
3. Используя краску, нанесите метки совмещения на приводную цепь и звездочку распределительного вала.
4. Используя лезвие отвертки, освободите скобы крепления и снимите наружную часть успокоителя цепи (см. рис. Расположение скоб крепления, соединяющих внешнюю и внутреннюю часть успокоителя цепи).
5. Переместите приводную цепь вперед насколько возможно и снимите внутреннюю часть успокоителя с фиксаторов на блоке цилиндров.
Проверка
1. Проверьте состояние успокоителя и скоб крепления внешней и внутренней частей успокоителя и, при необходимости, замените успокоитель в сборе.
[Информация размещена на интернет-сайте Autoinstruction.ru]
Установка
1. Отведите приводную цепь вперед насколько возможно и установите внутреннюю часть успокоителя на фиксаторы в блоке цилиндров.
2. Установите цепь на внутреннюю часть успокоителя, установите внешнюю часть успокоителя и закрепите скобами.
3. Установите звездочку распределительного вала.
4. Установите нижнюю крышку приводной цепи.
Башмак механизма натяжения приводной цепи
Снятие

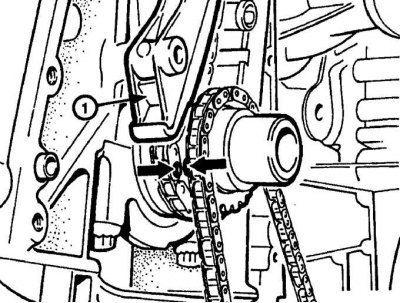

Снятие башмака механизма натяжения
После нанесения меток совмещения на цепь и звездочку коленчатого вала (стрелки) снимите башмак механизма натяжения (1).
1. Установите поршень первого цилиндра в верхнюю мертвую точку и проверьте, что все установочные метки совместились с указателями.
2. Снимите нижнюю крышку приводной цепи.
3. Используя краску, нанесите метки совмещения на звено приводной цепи и звездочку коленчатого вала.
4. Поверните башмак механизма натяжения приводной цепи и снимите его с шарнирного пальца (см. рис. Снятие башмака механизма натяжения).
Установка
1. Установите башмак механизма натяжения на шарнирный палец.
2. Проверьте, что установочные метки механизма газораспределения совмещены с указателями.
3. Проверьте совмещение меток на звене приводной цепи и звездочки коленчатого вала.
4. Установите нижнюю крышку приводной цепи.
