Внимание! При снятии масляного поддона необходимо использование грузоподъемного механизма. При установке масляного поддона необходимо использовать новую прокладку и новые гайки крепления выхлопной системы.
Снятие

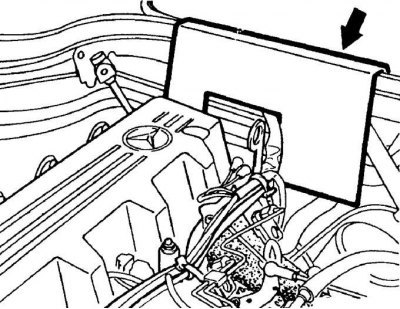

Установка стальной пластины с вырезом на перегородку моторного отсека

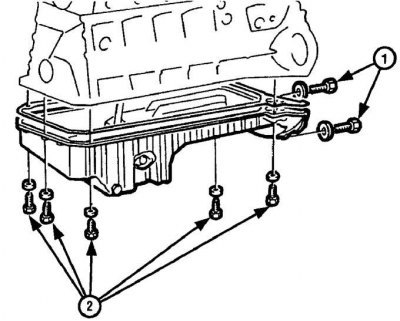

Расположение болтов крепления масляного поддона
1 – болты крепления масляного поддона к коробке передач;
2 – болты крепления масляного поддона к блоку цилиндров двигателя
1. Снимите провод массы с аккумулятора.
2. Снимите воздушный фильтр.
3. Снимите брызговик двигателя.
4. Снимите передний стабилизатор поперечной устойчивости.
5. Слейте с двигателя моторное масло.
6. При наличии отсоедините электрический разъем от датчика уровня масла, установленного в масляном поддоне.
7. Снимите кожух вентилятора радиатора и расположите его над крыльчаткой вентилятора.
8. Отсоедините приемную выхлопную трубу от выпускного коллектора.
9. Отвинтите гайки и снимите выхлопную трубу с кронштейна на коробке передач. 10. Для защиты трубок и перегородки моторного отсека установите стальную пластину с вырезом на перегородку моторного отсека (см. рис. Установка стальной пластины с вырезом на перегородку моторного отсека).
11. Снимите центральную рулевую тягу и амортизатор рулевого управления.
12. Отвинтите два нижних болта крепления коробки передач к двигателю.
13. Зацепите двигатель стропами грузоподъемного механизма и приподнимите настолько, чтобы вес двигателя воспринимался грузоподъемным механизмом.
14. С двух сторон двигателя отвинтите нижние болты крепления опор двигателя.
15. Для доступа к болтам крепления масляного поддона незначительно приподнимите двигатель.
16. Равномерно и в диагональной последовательности отвинтите болты крепления масляного поддона. Отмечайте расположение болтов, так как они имеют разную длину (см. рис. Расположение болтов крепления масляного поддона).
17. Снимите масляный поддон и извлеките его из-под автомобиля. Снимите прокладку масляного поддона.
Установка
1. Очистите сопрягаемые поверхности масляного поддона и блока цилиндров двигателя.
2. Установите масляный поддон с новой прокладкой на блок цилиндров и закрепите болтами, затянув их требуемым моментом.
3. Опустите двигатель и ввинтите нижние болты крепления опор двигателя.
4. Снимите стропы грузоподъемного механизма с двигателя.
5. Ввинтите нижние болты крепления коробки передач к двигателю.
6. Установите амортизатор рулевого механизма и центральную рулевую тягу.
7. Используя новые гайки, закрепите выхлопную трубу на кронштейне коробки передач.
8. Подсоедините приемную выхлопную трубу к выпускному коллектору.
9. Установите кожух вентилятора радиатора.
10. Подсоедините электрический разъем к датчику уровня масла.
11. Установите передний стабилизатор поперечной устойчивости.
12. Проверьте, что маслосливная пробка установлена в масляном поддоне и установите брызговик двигателя.
13. Установите воздушный фильтр.
14. Опустите автомобиль и залейте в двигатель моторное масло.
15. Подсоедините провод массы к аккумулятору.
