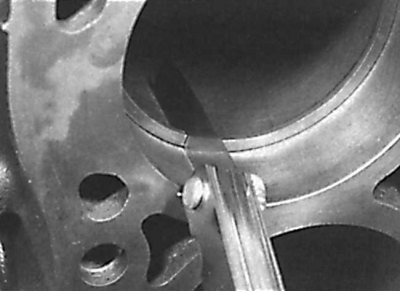

Измерение зазора в замке поршневого кольца

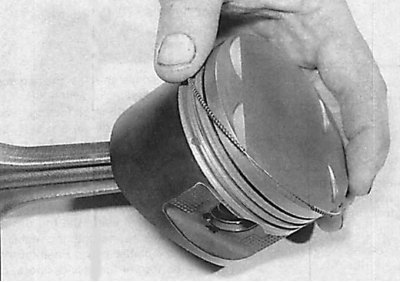

Установка на поршень расширителя маслосъемного кольца

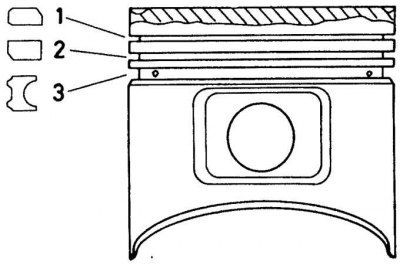

Расположение поршневых колец на поршне
1 – верхнее уплотнительное кольцо; 2 – среднее уплотнительное кольцо; 3 – маслосъемное кольцо
1. Перед установкой новых поршневых колец проверьте зазор в замке кольца.
2. Расположите поршни и поршневые кольца в соответствии с цилиндрами, в которых они будут работать.
3. Установите верхнее уплотнительное кольцо в первый цилиндр и днищем поршня протолкните его в цилиндр до основания цилиндра.
Внимание! Верхнее и среднее уплотнительные кольца различны, наружная поверхность среднего кольца конусная.
4. Используя щуп, измерьте зазор в замке кольца.
5. Повторите процесс измерения с кольцом, установленным в верхней части цилиндра и сравните результаты измерения с техническими данными.
6. Если зазор слишком маленький, его необходимо увеличить, сошлифовывая торцы кольца.
7. Если зазор в замке кольца слишком большой, проверьте правильность соответствие колец вашему двигателю.
8. Повторите операцию проверки для каждого кольца в первом цилиндре и затем для колец в остальных цилиндрах.
9. Установите поршневые кольца на поршни таким же образом, как и при снятии.
