Установка вкладышей коренных подшипников

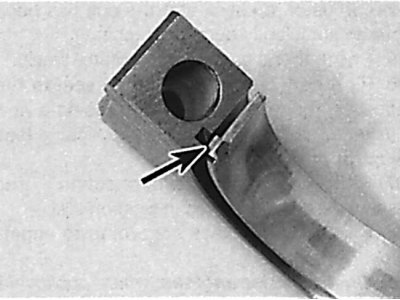

При установке вкладышей коренных подшипников в крышку выступ на вкладыше совместите с пазом в крышке.

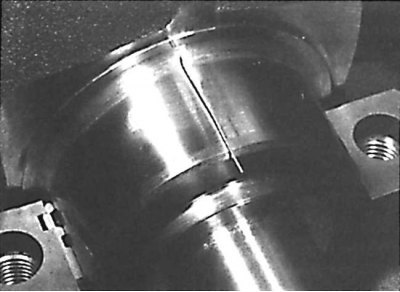

Стержень Plastigage для измерения зазоров в подшипниках, расположенный на коленчатом валу

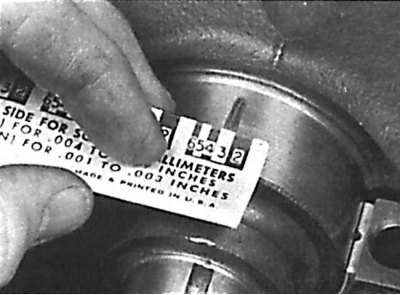

Измерение ширины деформированного стержня Plastigage с использованием масштабной линейки

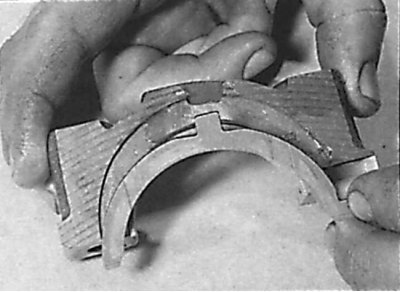

Установка упорного полукольца на крышку коренного подшипника

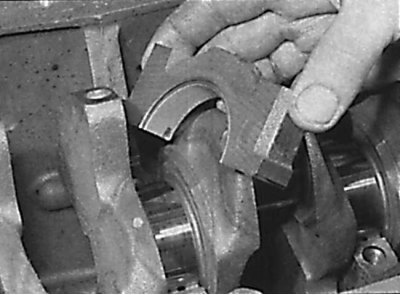

Установка крышки коренного подшипника
1. Очистите заднюю часть вкладыша и место его установки в блоке цилиндров и крышках коренных подшипников.
2. Установите вкладыши на свои места, при этом выступ на вкладыше должен совместиться с пазом на крышке.
3. Один из методов, который предполагает наличие микрометра для измерения диаметра отверстий, состоит в том, чтобы установить крышки коренных подшипников вместе с вкладышем на блок цилиндров и привинтить их требуемым моментом. Измерьте внутренний диаметр каждой собранной пары вкладышей подшипников. Измерьте диаметр каждой коренной шейки коленчатого вала. Вычтите из измеренного диаметра подшипника соответствую щий диаметр коренной шейки коленчатого вала.
4. Второй (и более точный) метод состоит в том, чтобы использовать изделие, известное как Plastigage. Это круглый пластмассовый стержень, который сжимается между вкладышем и шейкой коленчатого вала. После снятия крышки коренного подшипника деформированный пластиковый стержень измеряется специальным шаблоном, который имеется в комплекте Plastigage. Процедура для использования Plastigage следующая.
5. На установленные в блок цилиндров вкладыши установите без смазки коленчатый вал. Шейки коленчатого вала и вкладыши должны быть совершенно чистыми и сухими.
6. Отрежьте несколько кусочков пластикового стержня Plastigage (они должны быть слегка короче, чем ширина главных подшипников) и установите на каждую шейку коленчатого вала.
7. Установите крышки с нижними вкладышами и затяните болты крепления требуемым моментом. В процессе измерения зазора методом Plastigage не вращайте коленчатый вал.
Смотрите источник на портале www.autoinstruction.ru
8. Отвинтите крышку крепления вкладыша, снимите ее и к деформированному пластиковому стержню приложите масштабную линейку. Сравнивая ширину деформированного пластикового стержня с контрольной шириной на масштабной линейке, определите величину зазора.
9. В завершение тщательно очистите следы Plastigage - материала с вкладышей и коленчатого вала.
