Подвес силового агрегата
1 - кронштейны подвески двигателя; 2 - опоры подвески; 3 - кронштейн крепления КП; 4 - задняя поперечина; 5 - амортизатор (в зависимости от комплектации)

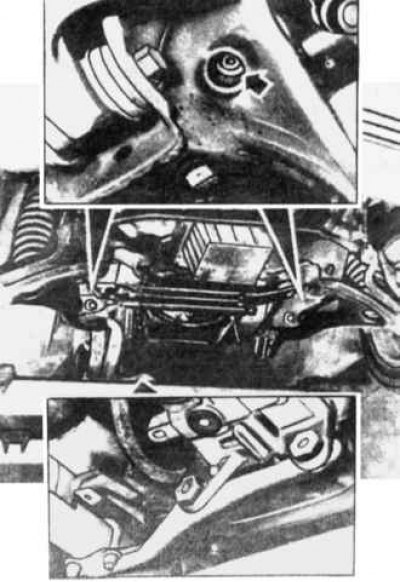

Снятие силового агрегата
вверху — крепление двигателя к передней поперечной балке
внизу — крепление КП к задней поперечине и кронштейн крепления приемной трубы глушителей
1. Поставьте капот в вертикальное положение.
2. Отсоедините провод «массы» от аккумуляторной батареи.
3. Снимите нижний щиток двигателя.
4. Слейте масло из двигателя.
5. Слейте охлаждающую жидкость.
6. Снимите воздушный фильтр с заборником холодного воздуха.
7. Снимите радиатор, отжав пружинные защелки в верхней его части.
8. На автомобилях с регулятором положения кузова снимите насос регулятора положения кузова.
9. На автомобилях с гидроусилителем рулевого управления отсосите шприцем жидкость из бачка гидроусилителя и отсоедините шланги от насоса гидроусилителя.
10. Отсоедините тягу привода дроссельной заслонки.
11. Отсоедините от двигателя шланги подвода и отвода жидкости к радиатору, отопителю и расширительному бачку.
12. Отсоедините вакуумные шланги от элементов системы питания.
13. Отсоедините от регулятора давления и дозатора топлива или от карбюратора шланги подвода и слива топлива.
14. Снимите тягу привода дроссельной заслонки.
15. На автомобилях с автоматической КП снимите тягу регулирования управляющего давления.
16. Отсоедините провода от стартера и генератора. Отсоедините от датчика-распределителя зажигания низковольтные провода и провод высокого напряжения, идущий к катушке зажигания.
17. Отсоедините провода от всех датчиков, а на двигателях с системой впрыска и от концевого выключателя дроссельной заслонки, и от датчика положения напорного диска расходомера воздуха.
18. Снимите колодку диагностики и отсоедините сзади от колодки провод датчика ВМТ.
19. Отсоедините перемычку на «массу» двигателя.
20. Отсоедините карданный вал от фланца вторичного вала коробки передач.
21. В зависимости от комплектации снимите амортизатор двигателя и передний буфер.
22. Отверните болты крепления приемной трубы глушителей к выпускному коллектору и снимите кронштейн крепления приемной трубы к коробке передач.
23. Отсоедините шланг гидропривода сцепления от штуцера на кузове.
24. На автомобилях с автоматической КП отсоедините тягу электромагнитного клапана принудительного обратного переключения; отсоедините от рычага тягу переключения передач; расстыкуйте разъем выключателя блокировки стартера отверткой, вставленной между защелкой и проводами; отверните разъем датчика нагрузки двигателя.
25. Отверните болты крепления кронштейнов подвески двигателя к передней поперечной балке и кронштейн крепления КП к задней поперечине.
26. Зацепите стропы тали за рым-болты двигателя.
27. Снимите заднюю поперечину.
28. Наклоните силовой агрегат назад под углом примерно 45° и выведите его из отсека, избегая повреждения масляного насоса.
29. Снимите силовой агрегат.
