Печка и кондиционер (с 6-цил. двигателем, 1993 г.) (Mazda 626 5 «GE»)

0

Модели с 6-цилиндровым двигателем 1993 г. выпуска

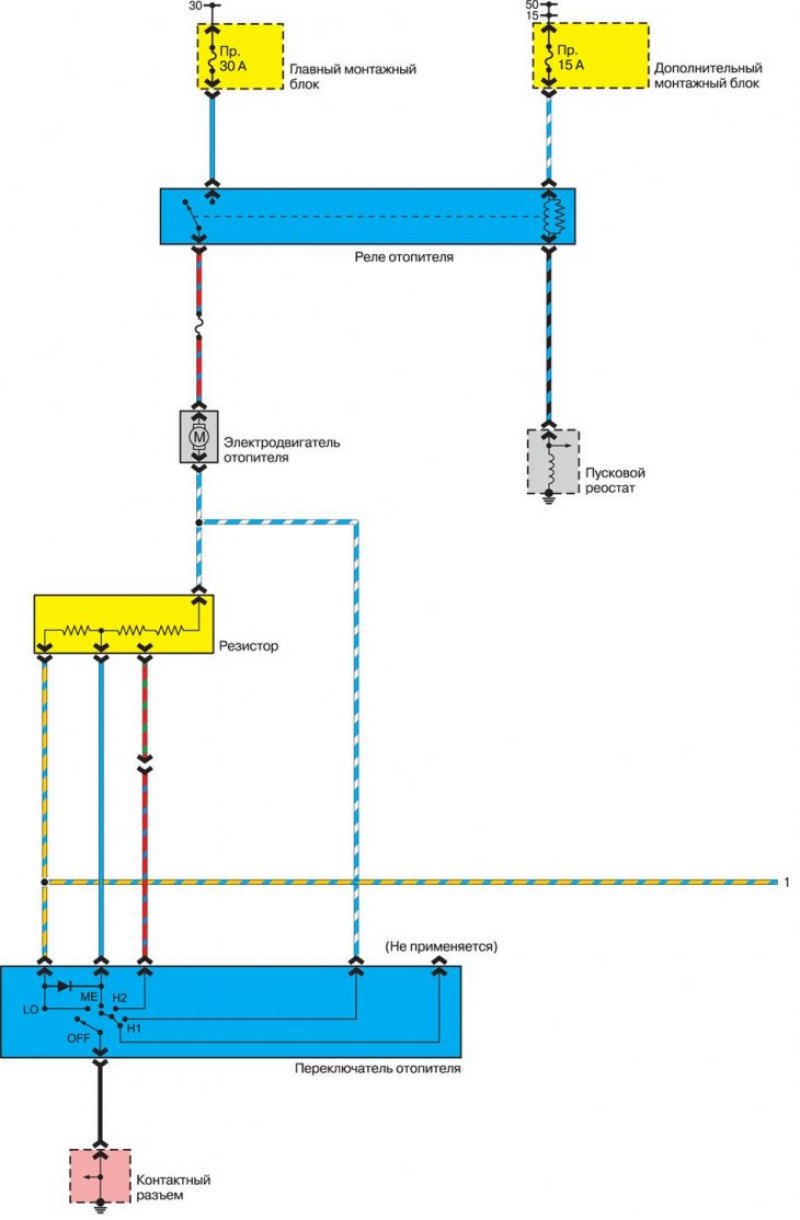

Печка и кондиционер (с 6-цил. двигателем, 1993 г.)

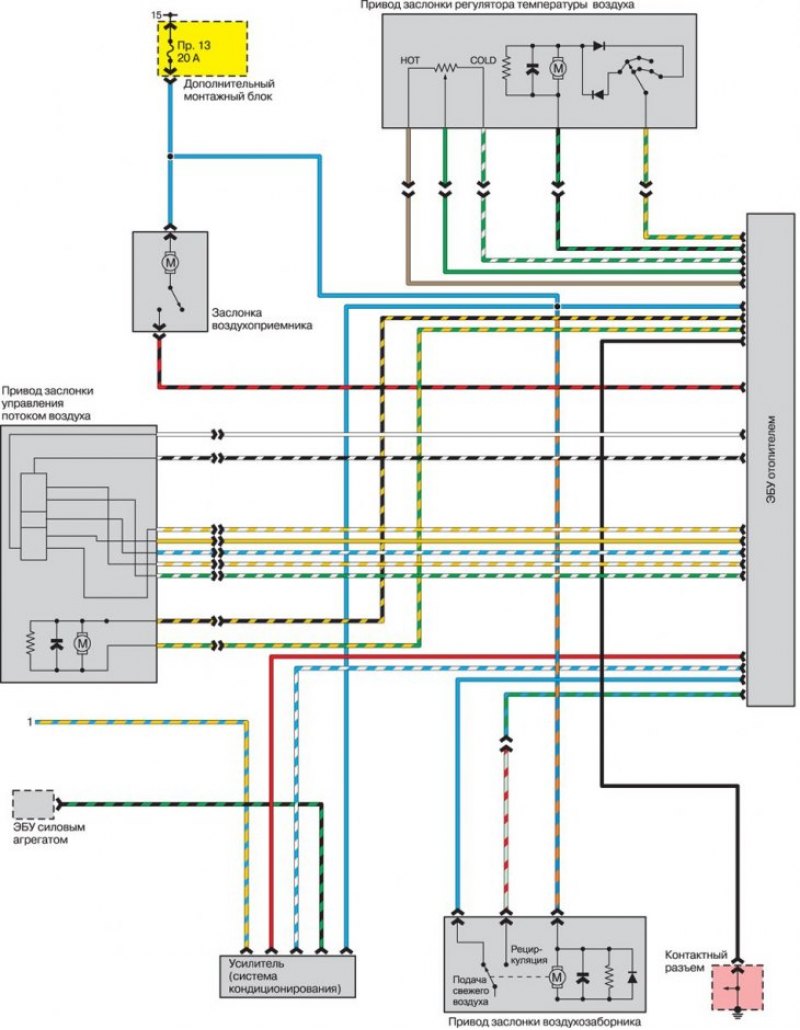

Цепь компрессора кондиционера

Цепь компрессора кондиционера

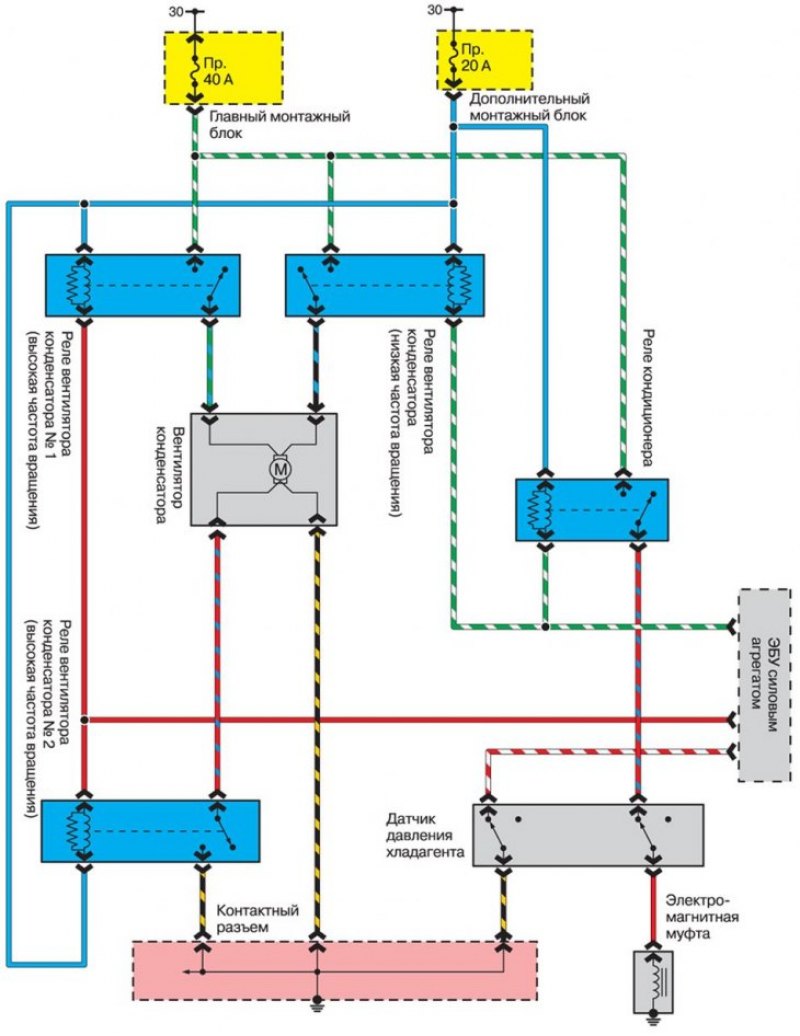

Цепь вентилятора охлаждения

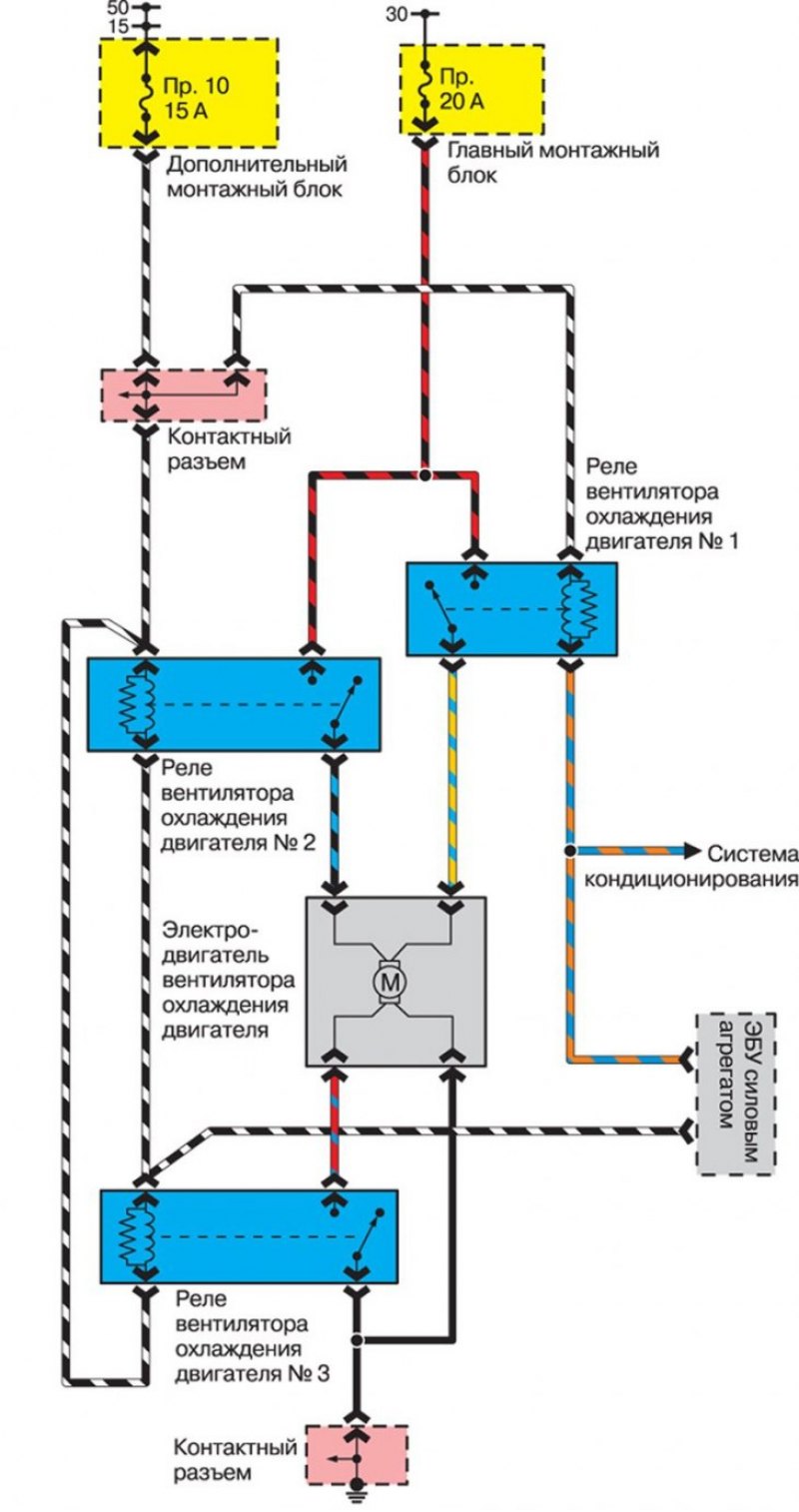

Цепь вентилятора охлаждения

Цепь вентилятора охлаждения

Статья проверена экспертом: Константин Лебедев
